ТР-100 НОВАТЕК-ЭЛЕКТРО
Продолжение таблицы 1
Коммутационный ресурс выходных контактов:
- электрический ресурс 10 A 250 В AC, раз, не менее
- электрический ресурс 3 А 24 В DC, раз, не менее
100 тыс.
100 тыс.
Монтаж на стандартную DIN-рейку 35мм
Положение в пространстве произвольное
¹ - датчики PTC могут включаться последовательно по (1, 3, 6 шт.);
² - при отключенных цифровых фильтрах.
Характеристика выходных контактов
сos
Макс. ток при U~250 В
Макс. мощн.
Макс. напр.~
Макс. ток при
Uпост=30 В
1,0
10 А
2500 ВА
440 В
3 А

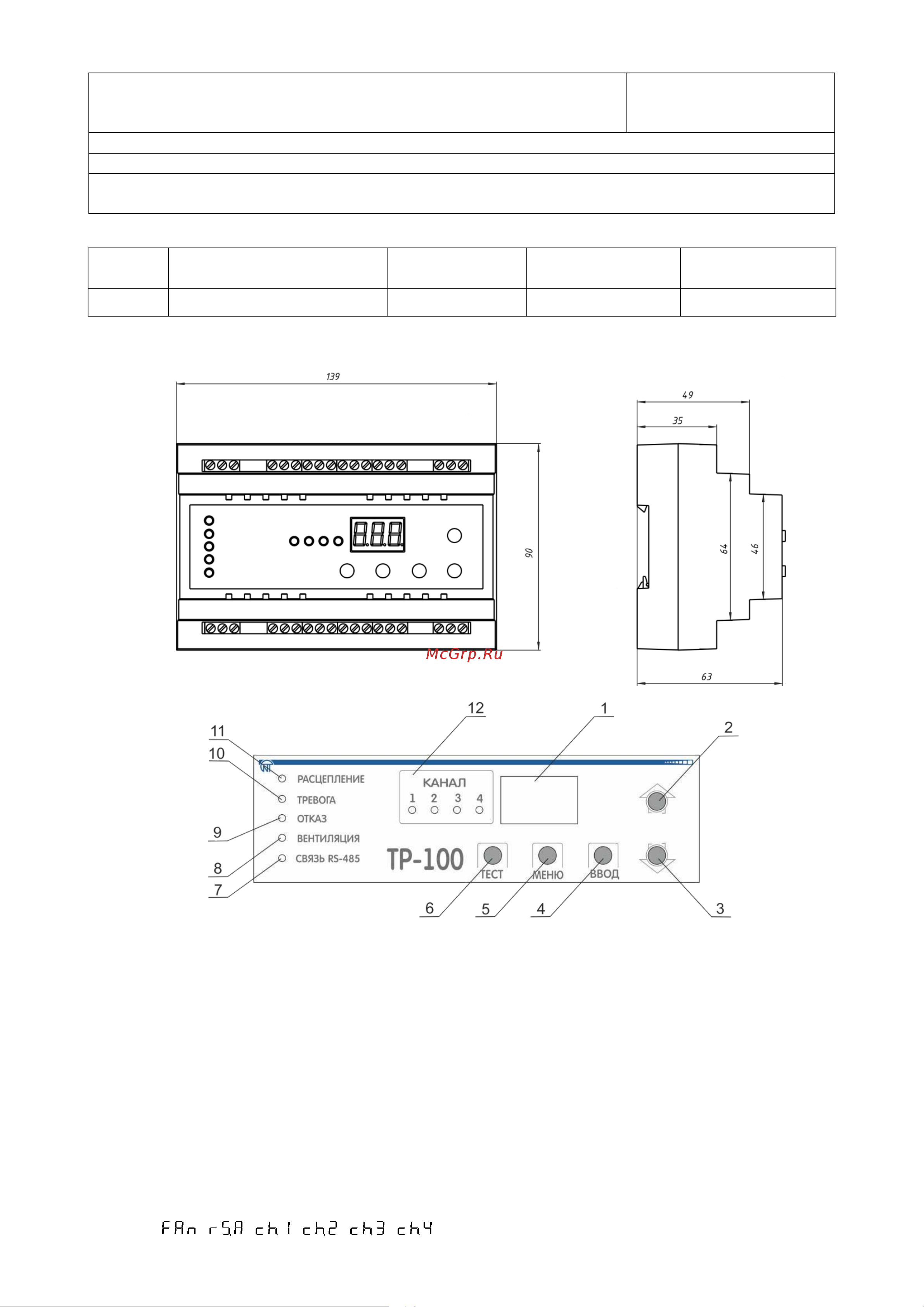

1.2.2 Внешний вид и габаритные размеры приведены на рисунке 1.
1 – цифровой дисплей;
2 – кнопка вверх;
3 – кнопка вниз;
4 – кнопка записи и выхода из режима программирования;
5 – кнопка входа в режим просмотра и программирования устройства;
6 – кнопка теста индикации изделия;
7 – индикатор включения и активности связи по RS-485;
8 – индикатор работы вентиляции;
9 – индикатор отказа прибора и включения реле неисправности;
10 – индикатор включения реле тревоги или включения режима программирования;
11 – индикатор включения реле расцепления;
12 – индикаторы номера текущего канала отображения.
Рисунок 1 – Внешний вид и габаритные размеры
В режиме меню, индикаторы (7, 8, 12) отображают состояние соответствующего параметра
(вкл. / выкл.), (
, , , , , таблица 3).
