- 4 -

ТР-100М NOVATEK-ELECTRO

Настоящее Руководство по эксплуатации предназначено для ознакомления с устройством,

требованиями по безопасности, порядком эксплуатации и обслуживания цифрового температурного

реле ТР-100М (далее по тексту «изделие», «ТР-100М»).

Вредные вещества в количестве, превышающем предельно допустимые концентрации, отсутствуют.

1 НАЗНАЧЕНИЕ

1.1 Назначение изделия

ТР-100М является микропроцессорным устройством, предназначенным для измерения и контроля

температурного режима сухого трансформатора по четырем датчикам, подключаемым по двух - или

трехпроводной схеме, с последующим отображением температуры на дисплее и выдачей сигналов

тревоги при выходе каких-либо параметров за установленные пределы.

Изделие также может применяться для защиты двигателей и генераторов.

В изделии предусмотрено универсальное питание от 24 до 265 В (переменного или постоянного

тока) и подключение к сети EIA/TIA-485 по протоколу MODBUS RTU / ASCII.

С изделием могут применяться следующие типы температурных датчиков:

– PT100 – платиновый датчик с номинальным сопротивлением 100 Ом, при 0 °С;

– PT1000 – платиновый датчик с номинальным сопротивлением 1000 Ом, при 0 °С;

– PTС1000 (EKS111) – датчик с номинальным сопротивлением 990 Ом, при 25 °С;

– PTC (minika) – холодное сопротивление датчика 20-250 Ом.

1.2 Органы управления, габаритные и установочные размеры

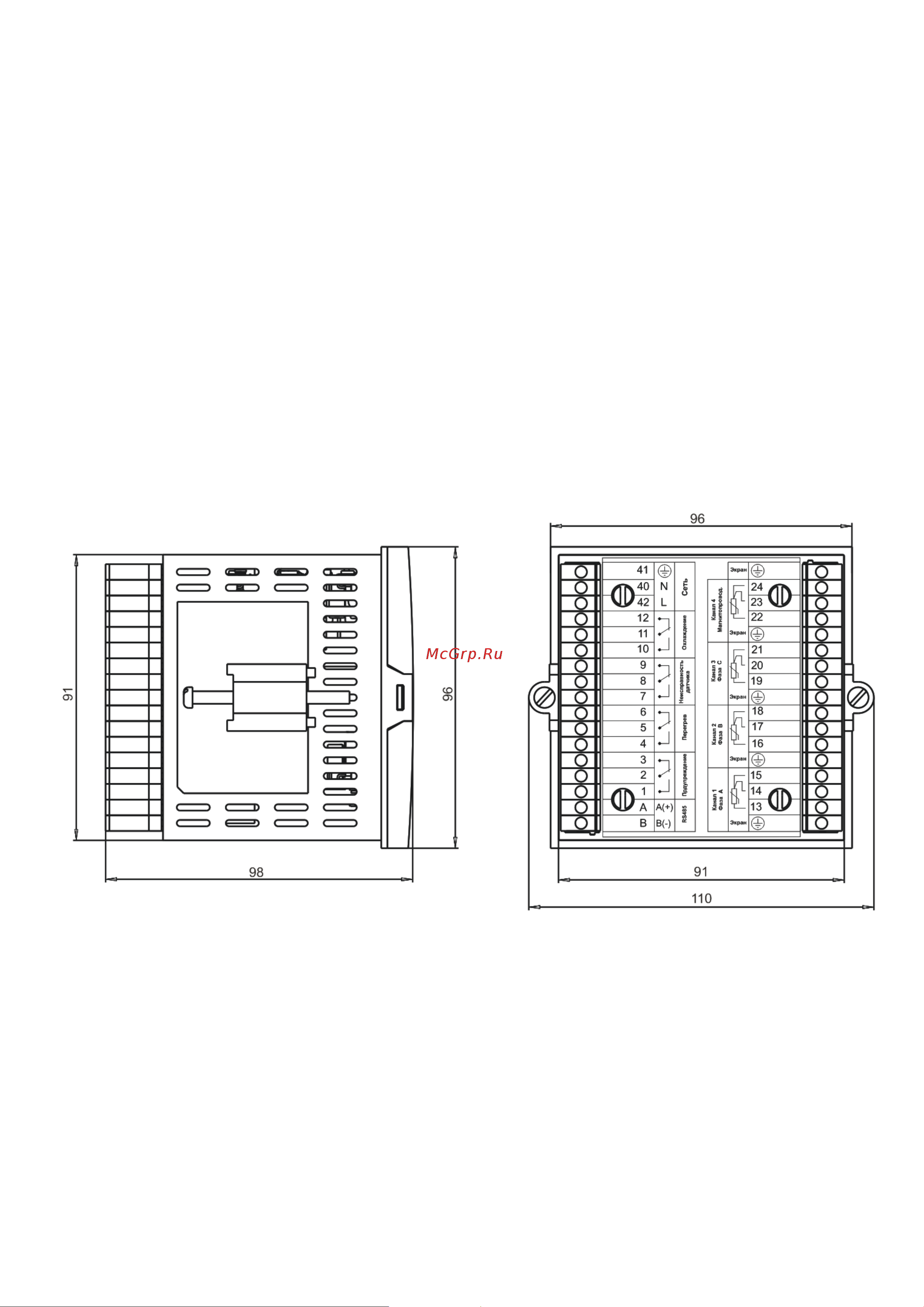

1.2.1 Габаритные и установочные размеры ТР-100М

Рисунок 1.1 – Габаритные и установочные размеры ТР-100М
