NOVATEK-ELECTRO ТР-100М
1.2.2 Индикация и органы управления

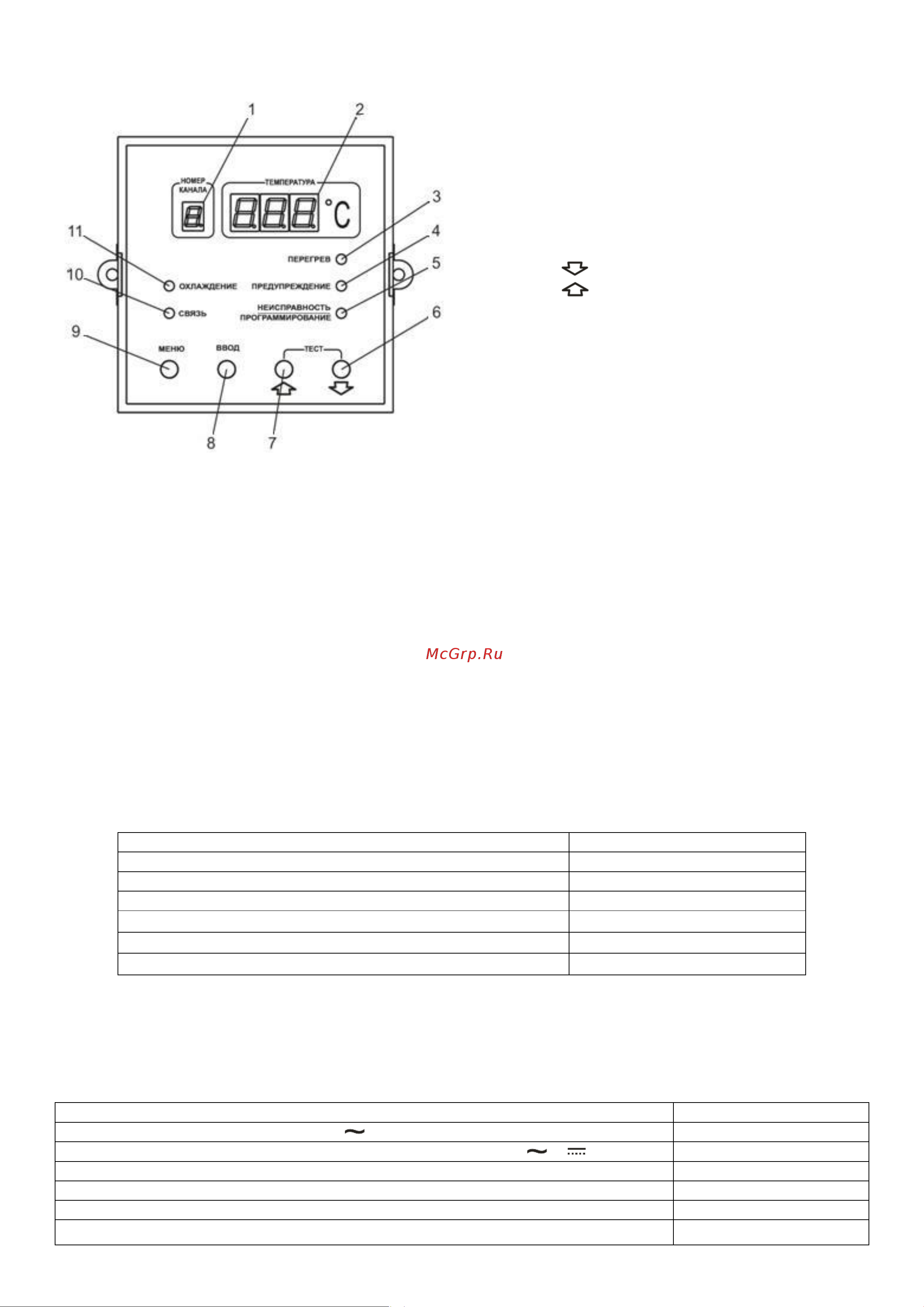

На рисунке 1.2 приведен внешний вид лицевой панели изделия.
1 – цифровой дисплей номера текущего канала
отображения;
2 – цифровой дисплей значения температуры;
3 – индикатор включения реле ПЕРЕГРЕВ;
4 – индикатор включения реле ПРЕДУПРЕЖДЕНИЕ;
5 – индикатор программирования ТР-100М,
неисправности и включения реле НЕИСПРАВНОСТЬ
ДАТЧИКА;
6 – кнопка (ВНИЗ);
7 – кнопка (ВВЕРХ);
8 – кнопка ВВОД (запись и выход из режима
программирования параметров);
9 – кнопка МЕНЮ (вход в режим просмотра и
программирования параметров);
10 – индикатор активности связи по RS-485;
11 – индикатор включения реле ОХЛАЖДЕНИЕ.
Рисунок 1.2 – Лицевая панель ТР-100М
1.3 Условия эксплуатации
Изделие предназначено для эксплуатации в следующих условиях:
– температура окружающей среды от минус 35 до +50 ºС;
– атмосферное давление от 84 до 106,7 кПа;
– относительная влажность воздуха (при температуре +25 ºС) 30 … 80%.
ВНИМАНИЕ! Изделие не предназначено для эксплуатации в условиях:
– значительной вибрации и ударов;
– высокой влажности;
– агрессивной среды с содержанием в воздухе кислот, щелочей, и т. п., а также сильных
загрязнений (жир, масло, пыль и пр.).
2 КОМПЛЕКТНОСТЬ
Комплектность изделия приведена в таблице 2.1.
Таблица 2.1 – Комплектность изделия
Наименование
Количество, шт.
ТР-100М
1
Крепление
2
Уплотнитель резиновый
1
Съемный клеммник
2
Руководство по эксплуатации. Паспорт
1
Упаковка
1
3 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
3.1 Основные технические характеристики
Основные технические характеристики изделия приведены в таблице 3.1.
Таблица 3.1 – Основные технические характеристики
Название
Значение
Номинальное напряжение питания ( ), В
230 / 240
Напряжение, при котором сохраняется работоспособность ( / ), В
24 – 265
Частота питающей сети, Гц
45 – 65
Потребляемая мощность (от сети ~230 В), Вт, не более
6,0
Потребляемая мощность (от источника питания +24 В), Вт, не более
2,2
Количество подключаемых датчиков, шт.
4
