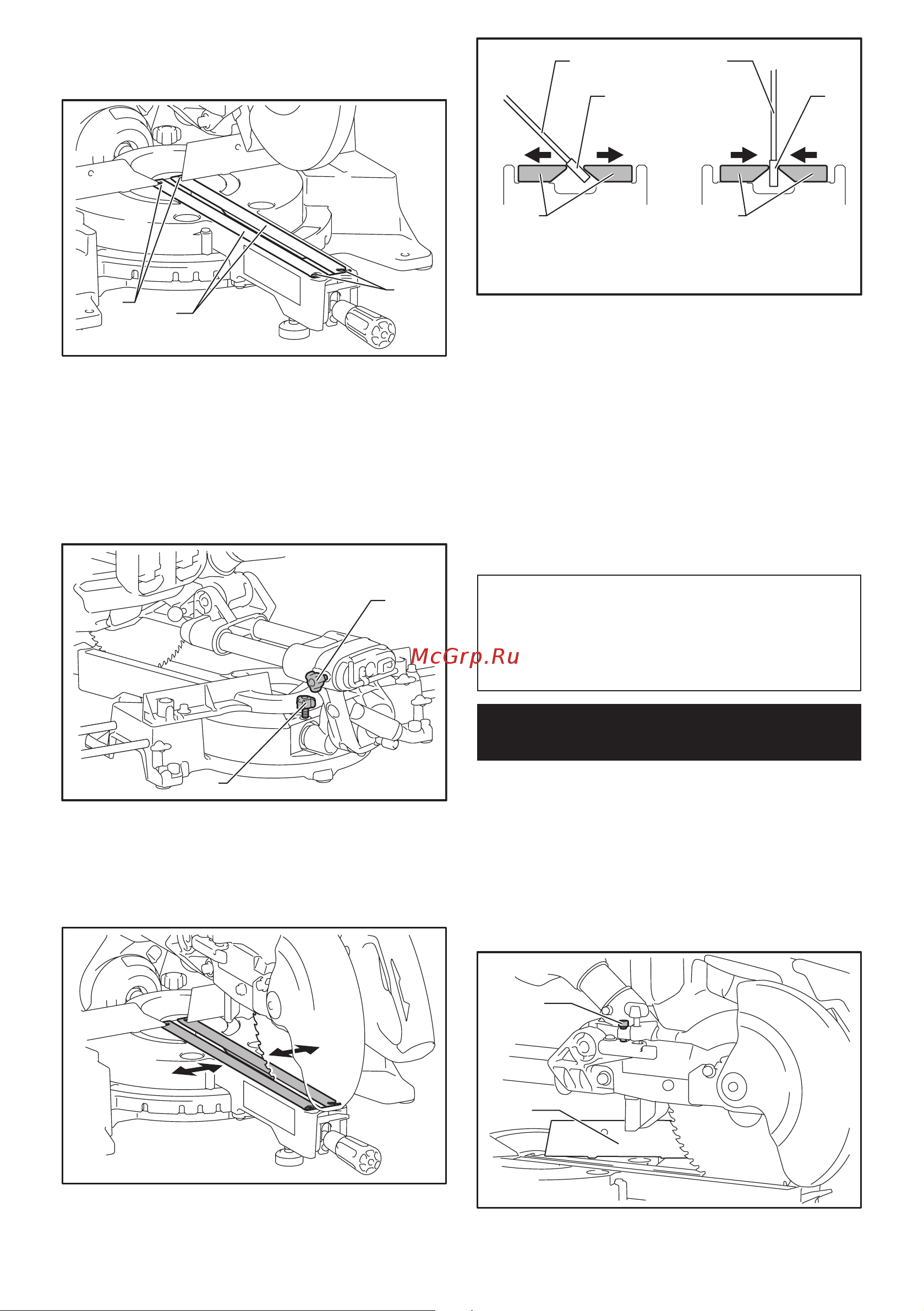

![Makita LXT DLS714Z [12/28] Обеспечение максимальной режущей способности](/views2/1630648/page12/bgc.png)
12 РУССКИЙ
1. Обязательно снимите аккумуляторный блок.
Ослабьте все винты (по 2 с левой и правой стороны)
фиксации планок для пропилов.
1
2
2
► 1. Планка для пропилов 2. Винт
2. Затяните винты так, чтобы планки для пропи-
лов можно было легко перемещать рукой.
3. Полностью опустите ручку и нажмите на сто-
порный штифт, чтобы зафиксировать ее в опущен-
ном положении.
4. Ослабьте зажимные винты фиксации подвиж-
ных стоек.
1
1
► 1. Винт с накатанной головкой
5. Подайте каретку полностью на себя.
6. Отрегулируйте положение планок для пропи-
лов так, чтобы они слегка касались боковых сторон
зубьев диска.
1 1
3
45
3
2 2
► 1. Дисковая пила 2. Зубья диска 3. Планка для
пропилов 4. Резка со скосом влево 5. Прямая
резка
7. Затяните передние винты (не затягивайте их
сильно).
8. До конца задвиньте каретку к направляющей
линейке и отрегулируйте положение планок для
пропилов так, чтобы они слегка касались боковых
сторон зубьев диска.
9.
Затяните задние винты (не затягивайте их сильно).
10. После регулировки планок для пропилов
отпустите стопорный штифт и поднимите рукоятку.
Затем крепко затяните все винты.
ПРИМЕЧАНИЕ: Установив угол скоса, убе-
дитесь в правильной регулировке планок для
пропилов. Правильная регулировка планок для
пропилов помогает добиться надлежащей опоры
для заготовки, сводя к минимуму вероятность ее
срыва с крепления.
Обеспечение максимальной
режущей способности
Данный инструмент отрегулирован на заводе таким
образом, чтобы обеспечить максимальную режущую
способность 190 мм для дисковой пилы.
При установке нового диска всегда проверяйте ниж-
нее предельное положение диска. При необходимо-
сти, выполните регулировку следующим образом.
1. Снимите блок аккумуляторной батареи.
Полностью задвиньте каретку к направляющей
линейке и полностью опустите рукоятку.
1
2
► 1. Регулировочный болт 2. Направляющая
линейка
