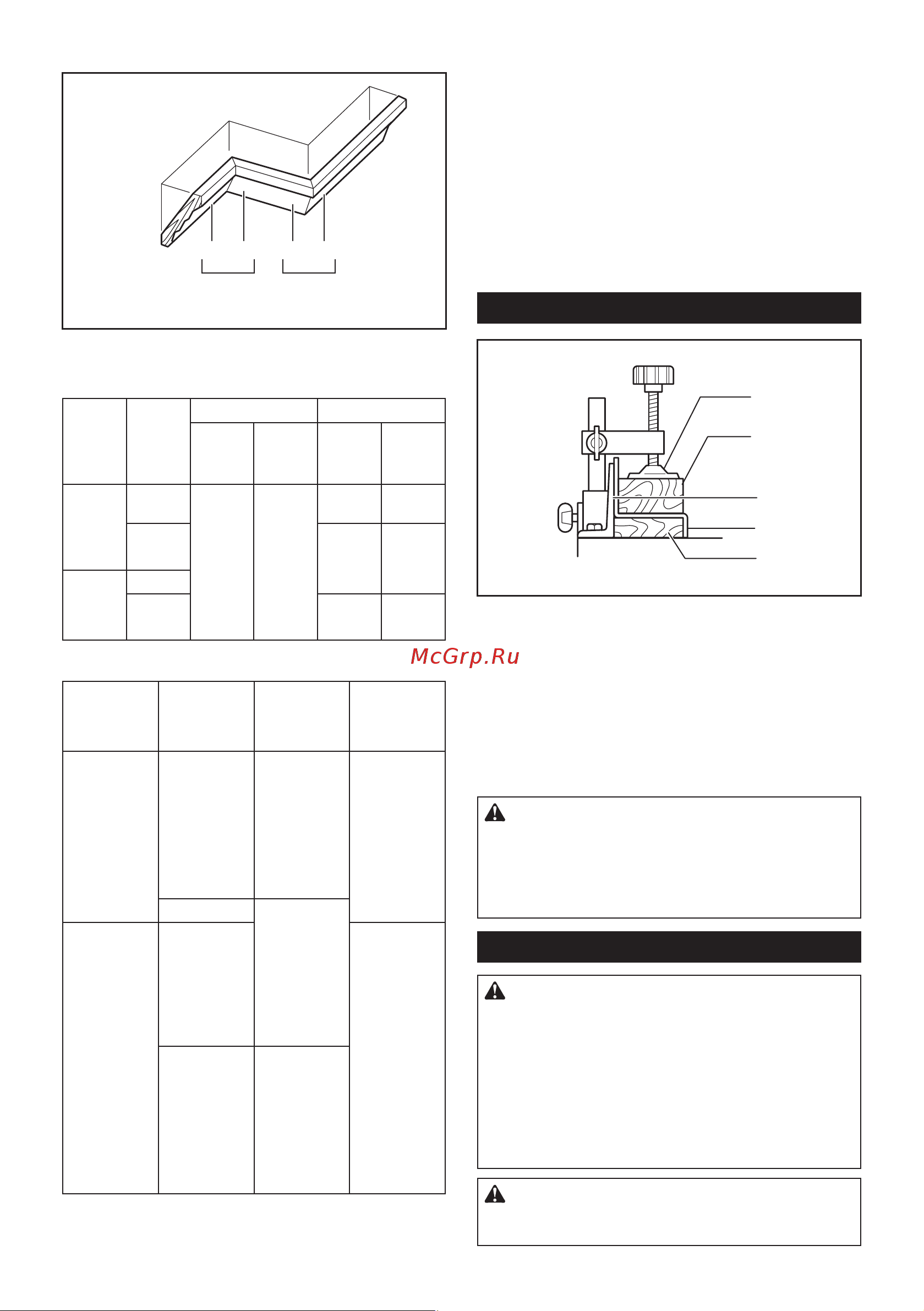

23 РУССКИЙ
В случае снятия левой фаски
(a) (b) (c) (d)
12
► 1. Внутренний угол 2. Наружный угол
Таблица (A)
–
Поло-
жение
пояска
на
рисунке
Угол скоса Угол резки
Тип
52/38°
Тип 45° Тип
52/38°
Тип 45°
Для
вну-
трен-
него
угла
(a) Левый
33,9°
Левый
30°
Правый
31,6°
Правый
35,3°
(b) Левый
31,6°
Левый
35,3°
Для
наруж-
ного
угла
(c)
(d) Правый
31,6°
Правый
35,3°
Таблица (B)
– Положение
пояска на
рисунке
Край пояска
у огражде-
ния направ-
ляющей
Готовая
деталь
Для внутрен-
него угла
(a) Край, каса-
ющийся
потолка,
должен
находиться
рядом с
ограждением
направляю-
щей.
Готовая
деталь будет
находиться
с левой
стороны от
ножа.
(b) Край, каса-
ющийся
стены,
должен
находиться
рядом с
ограждением
направляю-
щей.
Для наруж-
ного угла
(c) Готовая
деталь будет
находиться
с правой
стороны от
ножа.
(d) Край, каса-
ющийся
потолка,
должен
находиться
рядом с
ограждением
направляю-
щей.
Пример:
В случае отрезания пояска типа 52/38° для положе-
ния (a) на рисунке выше:
• Наклоните и зафиксируйте угол фаски 33,9°
ЛЕВ.
• Отрегулируйте и зафиксируйте угол отрезки
31,6° ПРАВ.
• Положите поясок широкой стороной (обратной)
на поворотное основание так, чтобы КРАЙ,
КОНТАКТИРУЮЩИЙ С ПОТОЛКОМ, был при-
жат к направляющей линейке на пиле.
• После обрезки готовая деталь будет всегда
находиться с ЛЕВОЙ стороны от диска пилы.
Резка алюминиевого профиля
1
2
3
4
5
► 1. Тиски 2. Распорный блок 3. Направляющая
линейка 4. Алюминиевый профиль 5. Распорный
блок
При креплении алюминиевого профиля используйте
распорные блоки или детали металлолома, как
показано на рисунке, чтобы предотвратить дефор-
мацию алюминия. При резке алюминиевого про-
филя используйте смазочное вещество для резки,
чтобы предотвратить накопление алюминиевого
материала на диске.
ВНИМАНИЕ: Никогда не пытайтесь резать
толстый или круглый алюминиевый профиль.
Крепление толстого алюминиевого профиля при
работе может ослабнуть, а круглый алюминиевый
профиль невозможно надежно закрепить с помо-
щью данного инструмента.
Деревянная облицовка
ОСТОРОЖНО: Используйте винты для
крепления деревянной облицовки к направ-
ляющей линейке. Винты необходимо устанав-
ливать так, чтобы их головки располагались
ниже поверхности деревянной накладки и не
мешали установке материала. Неправильное
расположение материала может вызвать неожи-
данное смещение во время резания, что может
привести к потере контроля над инструментом и
причинить тяжелые травмы.
ВНИМАНИЕ: Для накладки используйте
прямую деревянную деталь равномерной
толщины.
