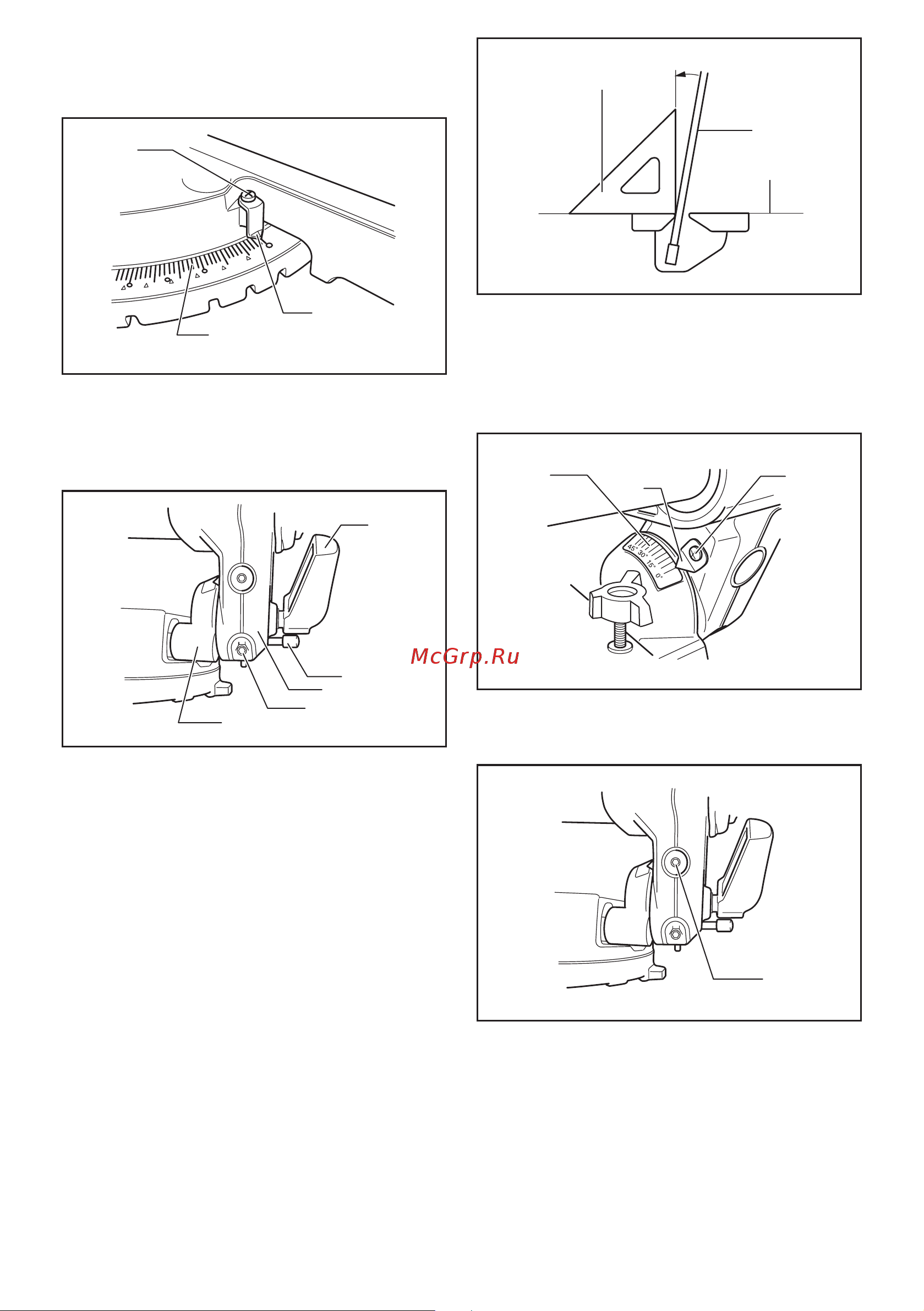

26 РУССКИЙ
7. Убедитесь, что указатель указывает на 0° на
шкале угла резки. Если указатель не указывает на
0°, ослабьте винт его крепления и отрегулируйте
таким образом, чтобы он указывал на 0°.
1
2
3
► 1. Винт 2. Шкала угла резки 3. Указатель
Угол скоса
Угол скоса в 0°
2
1
5
4
3
► 1. Рычаг 2. Держатель кронштейна
3. Регулировочный болт угла скоса в 0° 4. Ручка
5. Кнопка отсоединения
1. Подайте каретку по направлению к направля-
ющей линейке и затяните два прижимных винта,
чтобы зафиксировать каретку.
2. Полностью опустите ручку и нажмите на сто-
порный штифт, чтобы зафиксировать ее в опущен-
ном положении.
3. Ослабьте рычаг, расположенный на задней
части инструмента.
4. Поверните регулировочный болт угла скоса в
0° (нижний болт) на правой стороне кронштейна на
два или три оборота против часовой стрелки, чтобы
наклонить диск вправо.
5. Аккуратно поворачивайте регулировочный болт
угла скоса в 0°, пока боковая часть диска не будет
перпендикулярна верхней поверхности поворотного
основания. Воспользуйтесь треугольной линейкой,
угольником и т. п. Затем надежно затяните рычаг.
1
2
3
► 1. Треугольная линейка 2. Пильный диск
3. Верхняя поверхность поворотного стола
6.
Убедитесь в том, что указатель на рычаге ука-
зывает на 0° шкалы угла скоса. Если указатель не
указывает на 0°, ослабьте винт его крепления и отре-
гулируйте таким образом, чтобы он указывал на 0°.
1
2
3
► 1. Линейка угла скоса 2. Указатель 3. Винт
Угол скоса в 45°
1
► 1. Болт регулировки угла скоса влево на 45°
Выполняйте настройку угла скоса кромки 45° только
после настройки угла скоса кромки 0°.
1. Ослабьте рычаг и наклоните пильный диск
влево до упора.
2. Убедитесь в том, что указатель на рычаге ука-
зывает на 45° шкалы угла скоса. Если указатель не
указывает на 45°, поворачивайте болт регулировки
угла скоса в 45° (верхний болт) с правой стороны
кронштейна, пока указатель не будет указывать на
45°.
