Makita LXT DLS714Z [20/28] Эксплуатация
![Makita LXT DLS714Z [20/28] Эксплуатация](/views2/1630648/page20/bg14.png)

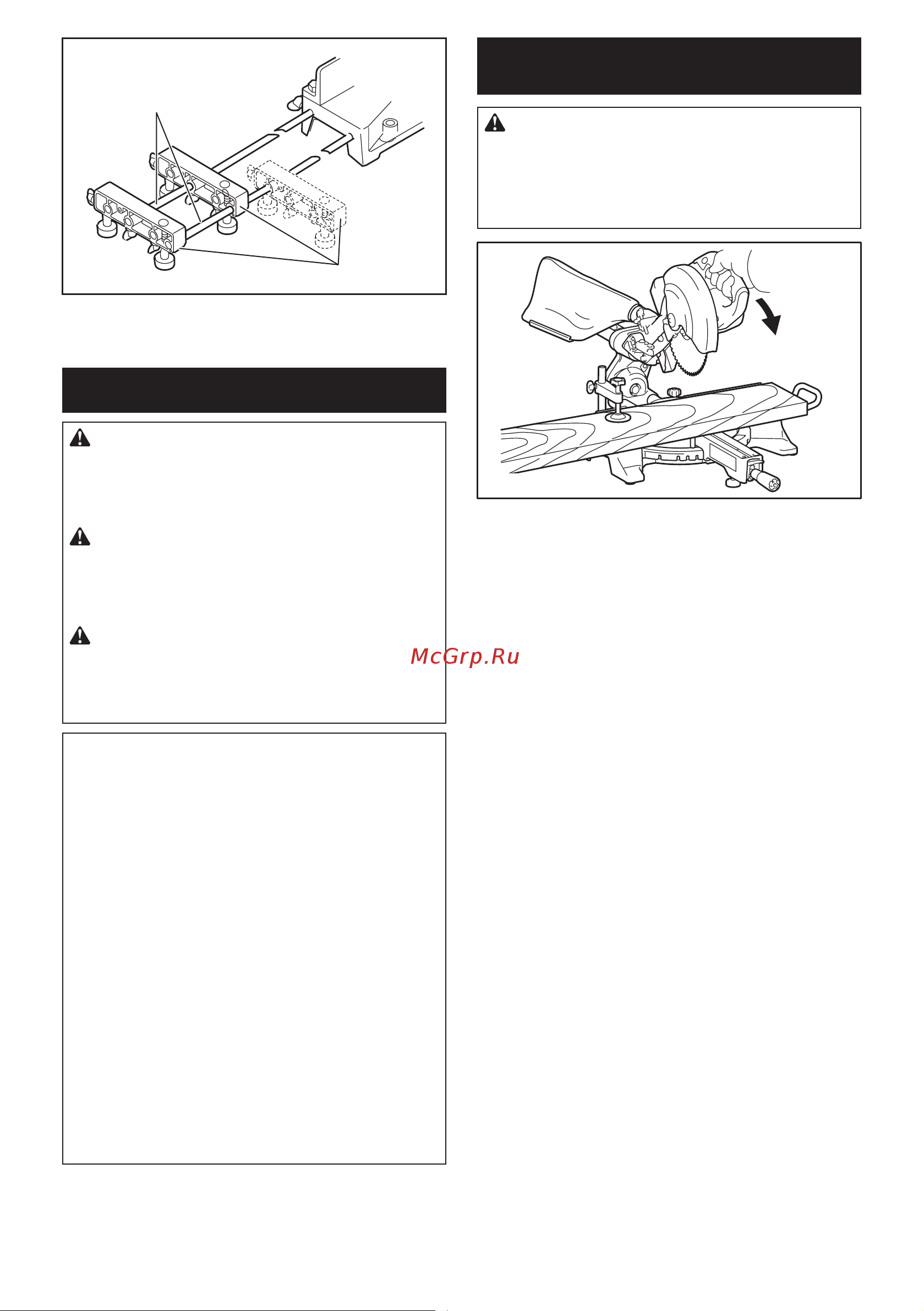

20 РУССКИЙ
2
1
► 1. Крепежный блок 2. Стержень 12
ЭКСПЛУАТАЦИЯ
ОСТОРОЖНО: Перед включением выклю-
чателя убедитесь, что диск не касается детали.
Включение инструмента, когда диск касается
детали, может привести к возникновению отдачи и
тяжелым травмам.
ОСТОРОЖНО: После завершения распили-
вания не поднимайте диск до тех пор, пока он
не остановится полностью. Поднятие вращаю-
щегося диска может привести к тяжелым травмам
и повреждению детали.
ОСТОРОЖНО: Не прикасайтесь к
зажимным винтам крепления подвижных
стоек во время вращения пильного диска.
Несоблюдение данной инструкции может привести
к потере контроля над инструментом и травмам.
ПРИМЕЧАНИЕ: Перед эксплуатацией обяза-
тельно освободите рукоятку из нижнего поло-
жения, вытащив стопорный штифт.
ПРИМЕЧАНИЕ: Не оказывайте чрезмерное
давление на рукоятку при распиливании.
Избыточное усилие может привести к перегрузке
двигателя и/или снижению эффективности резки.
Нажимайте на рукоятку только с тем усилием,
которое необходимо для плавной резки и без
значительного снижения скорости диска.
ПРИМЕЧАНИЕ: Осторожно надавите на
рукоятку для выполнения распиливания. Если
нажать на рукоятку с усилием или приложить
боковое усилие, диск будет вибрировать и оставит
след (след пилы) на обрабатываемой детали, что
может привести к снижению точности распила.
ПРИМЕЧАНИЕ: При выполнении скользя-
щего распила осторожно давите на каретку
в сторону направляющей линейки без оста-
новки. Если остановить движение каретки во
время распила, на обрабатываемой детали оста-
нется след, а точность будет снижена.
Распил с нажимом (распил
небольших деталей)
ОСТОРОЖНО: Чтобы предотвратить пере-
мещение каретки во время работы, затяните
зажимные винты, фиксирующие подвижные
стойки, по часовой стрелке. Недостаточное
затягивание стопорного винта может вызвать
отдачу и привести к тяжелым травмам.
Детали высотой до 52 мм и шириной до 97 мм можно
распилить следующим образом.
1. Полностью сдвиньте каретку к направляющей
линейке и затяните по часовой стрелке два зажим-
ных винта, фиксирующих подвижные стойки, чтобы
закрепить каретку.
2. Закрепите деталь в тисках соответствующего
типа.
3. Включите инструмент - при этом режущий
диск не должен соприкасаться с обрабатываемой
деталью - и перед тем, как опустить диск, дождитесь
пока он не наберет максимальные обороты.
4. Затем плавно опустите ручку в крайнее ниж-
нее положение, чтобы распилить обрабатываемую
деталь.
5. По завершении распиливания выключите
инструмент и дождитесь полного останова режу-
щего диска перед тем, как перевести его в крайнее
верхнее положение.
