Makita LXT DLS714Z [22/28] Измерение
![Makita LXT DLS714Z [22/28] Измерение](/views2/1630648/page22/bg16.png)

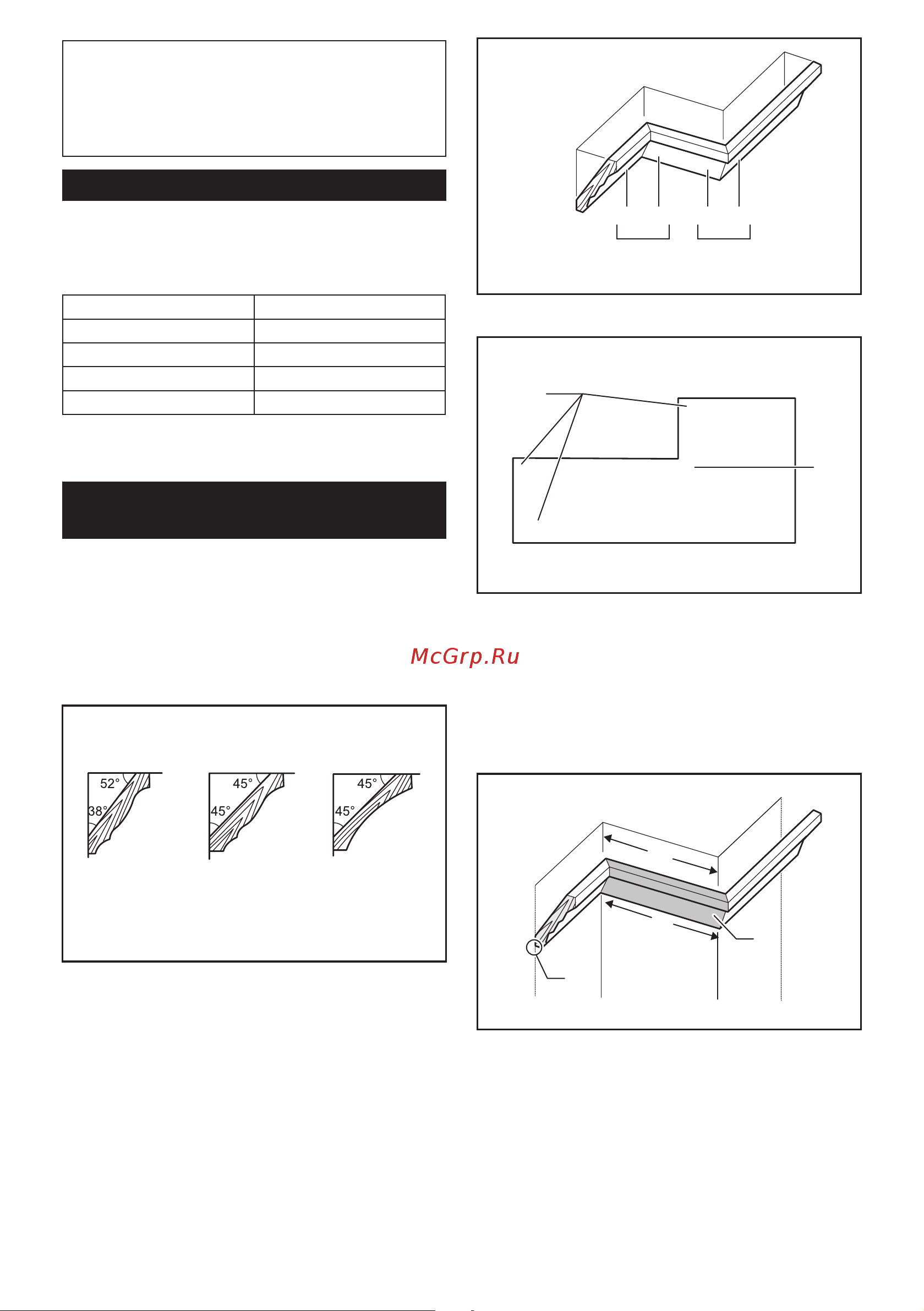

22 РУССКИЙ
ПРИМЕЧАНИЕ: При нажатии на рукоятку
прилагайте давление параллельно диску. Если
прилагать усилие перпендикулярно поворотному
основанию или изменить направление давле-
ния во время резки, это приведет к снижению
точности.
Сложная резка
Сложная резка представляет собой процесс, при
котором резка со скосом применяется одновре-
менно с резкой под углом. Сложную резку можно
выполнять под углами, указанными в таблице.
Угол резки Угол скоса
Влево и вправо 45° Влево 0 - 45°
Вправо 50° Влево 0 - 40°
Вправо 55° Влево 0 - 30°
Вправо 57° Влево 0 - 25°
При выполнении сложной резки см. объяснения в
разделах "Резка с нажимом", "Скользящая резка",
"Резка под углом" и "Резка со скосом".
Обработка поясков и погонажа с
закругленным углублением
Пояски и погонаж с закругленным углублением
можно распиливать на пиле для сложной угловой
резки. Для этого детали укладываются плашмя на
поворотное основание.
Существуют два основных типа поясков и один тип
погонажа с закругленным углублением: пояски со
стеновым углом 52/38°, пояски со стеновым углом
45° и погонаж со стеновым углом 45°.
123
► 1. Поясок со стеновым углом 52/38° 2. Поясок
со стеновым углом 45° 3. Погонаж со стеновым
углом 45°
Имеются стыковые детали для поясков и погонажа
с закругленным углублением для следующих типов
углов: "внутренние" углы 90° ((а) и (b) на рисунке) и
"внешние" углы 90° ((c) и (d) на рисунке).
(a) (b) (c) (d)
12
► 1. Внутренний угол 2. Наружный угол
2
(a)
(b)
(a)
(b)
(b)
(a)
(b)
(a)
(a)
(b)
(c)
(d)
1
► 1. Внутренний угол 2. Наружный угол
Измерение
Измерьте ширину стены и отрегулируйте ширину
обрабатываемой детали соответствующим образом.
Обязательно убедитесь, что ширина края детали,
контактирующего со стеной, совпадает с длиной
стены.
2
3
1
4
► 1. Обрабатываемая деталь 2. Ширина стены
3. Ширина обрабатываемой детали 4. Край
детали, контактирующий со стеной
Обязательно используйте несколько заготовок для
пробных срезов, чтобы проверить угол установки
пилы.
При обрезке поясков и погонажа с закругленным
углублением устанавливайте угол фаски и угол
отрезки как показано в таблице (A) и устанавливайте
детали на верхнюю поверхность основания пилы как
указано в таблице (B).
