b. Уровни аналогового сигнала
-Ручка Input: регулировка входной чувствительности одновременно для левого (моно)
и правого входов.
- Ручка Output: регулятор выходного уровня.
- Ручка Mix: Регулирует соотношение «сухого» входного сигнала и эффектов,
генерируемых αVerb.
c. Светодиод и подсвеченная кнопка электропитания
- Светодиод SIGNAL: зажигается при слишком высоком уровне входного сигнала.
- Выключатель POWER: включение/выключение электропитания.

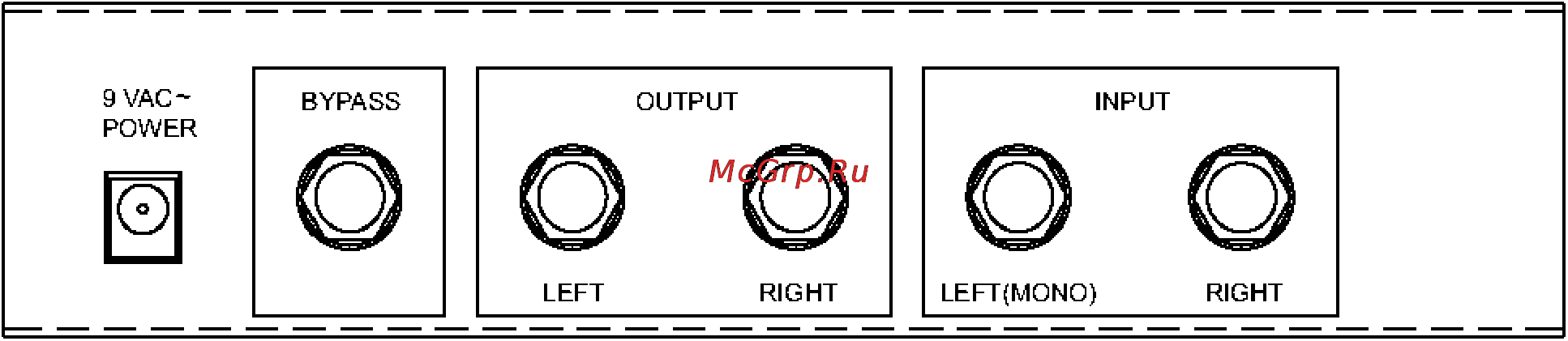

3.2 Аналоговая коммутация (задняя панель):
a. Аналоговые входы / выходы
- Гнезда Input: 1/4" небалансные входные гнезда phone jack для коммутации
источников сигнала через канальные разрывы микшерных пультов. Можно работать с
линейным уровнем 8/9 dBu. В моно конфигурации следует использовать гнездо Left /
Mono.
Входное гнездо Left / Mono нормализовано относительно гнезда Right. Это означает,
что даже если в гнездо Right не вставлен штекер, сигнал, поступающий на вход Left /
Mono все-таки направляется на канал Right.
- Гнезда Output: 1/4" небалансные выходные гнезда phone jack для коммутации с
возвратами разрывов микшерных пультов или входами усилителей мощности.
b. Педаль обхода эффектов
- Обход эффектов: к этому ¼-дюймовому джековому гнезду подключается ножной
педальный переключатель с фиксируемым состоянием (либо включен, либо
выключен). Когда ножной переключатель находится в выключенном (OFF)
состоянии, прибор работает без изменений. Когда ножной переключатель находится
во включенном (ON) состоянии, эффект отключается (обход эффекта).
с. Разъем электропитания
- Гнездо 9 VAC~ Power: для подключения адаптера электропитания 9 В пост. тока,
входит в комплект поставки.
4. УСТАНОВКА & КОММУТАЦИЯ:
4.1 Звуковая коммутация и электропитание
a. Звуковая коммутация
Коммутация между αVerb и другим звуковым оборудованием должна осуществляться
с помощью высококачественных кабелей во избежание ухудшения рабочих
показателей αVerb. Так что будет правильным использовать экранированные кабели с
низкой погонной емкостью и гибким внутренним проводником. Подключайте кабели к
αVerb корректно, учитывая следующее:
• Не связывайте звуковые кабели вместе с кабелем питания.
• Не размещайте звуковые кабели и αVerb рядом с источниками электромагнитных
излучений, таких как трансформаторы, мониторы, компьютеры и т.д.
7
