• При отсоединении кабелей всегда беритесь за кожух и не изгибайте его.
• Не размещайте кабели там, где они могут быть поломаны.
• Избегайте перекручивания кабеля или изгиба под углом острее прямого.
b. Подключение электропитания
Перед включение электропитания αVerb удостоверьтесь, что:
• Вся коммутация осуществлена корректно.
• Регуляторы уровней усилителя мощности и микшерного пульта стоят в
минимальных позициях.
Вставьте разъем шнура электропитания, идущего от адаптера, в гнездо [POWER] на
задней панели αVerb, а адаптер – в розетку сети.
Включите электропитание усилителя/микшера и отстройте уровень сигнала.
Включите электропитание αVerb, нажав кнопку POWER ON/OFF на лицевой панели.
4.2. Аналоговый сигнал
a. Распайка проводов входного разъема

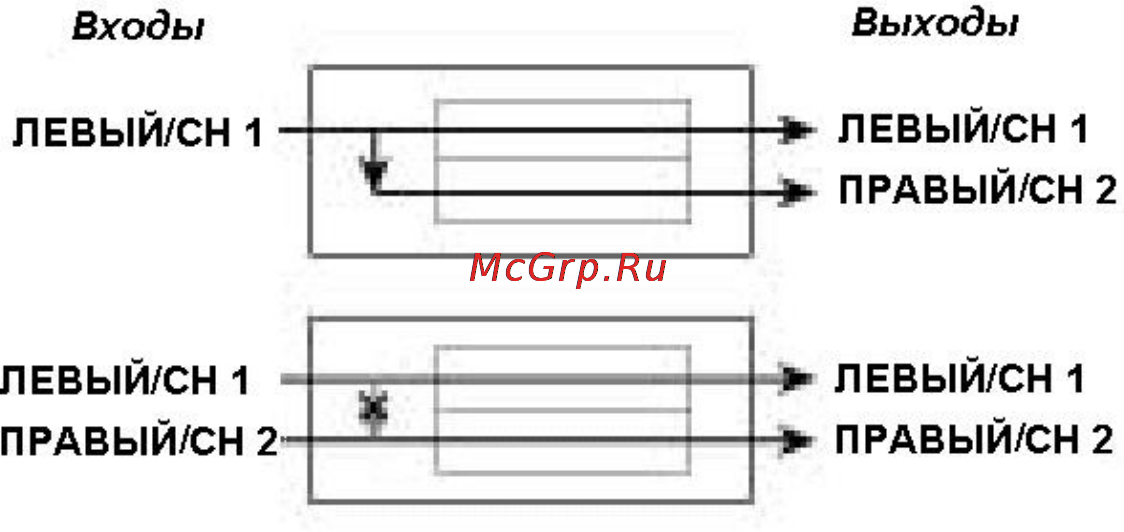

Гнездо LEFT INPUT является также моно входом αVerb. Если вы подключите к нему
единственный моно кабель, сигнал будет автоматически направлен также и на вход
RIGHT INPUT. Однако при работе со стереосигналами кабели подключаются к обоим
входным гнездам LEFT INPUT и RIGHT INPUT, а сигналы, пройдя обработку,
поступают соответственно на левый и правый выходы.
b. Регулировка уровней
Надлежащая установка входного и выходного уровней является важным процессом в
порядке достижения максимального отношения сигнал/шум. Можно сказать, что
обычно наилучшее положение ручек - 3/4 или 75% полной шкалы. Такой уровень
понижает возможность возникновения искажений от перегрузки и поддерживает на
минимуме уровень фонового шума.
Если светодиодный индикатор Signal начинает
мигать, указывая на перегрузки, уменьшите входной уровень или громкость источника
сигнала. Если уровень αVerb приводит к перегрузкам микшерного пульта или
усилителя, уменьшите выходной уровень αVerb.
с. Регулировка соотношения эффектов и исходного сигнала
Независимо от того, содержится ли в программе один или несколько эффектов, при
помощи регулятора MIX Вы можете изменять соотношение исходного и обработанного
сигналов. При вращении регулятора MIX вправо увеличивается доля обработанного
сигнала; при вращении влево – доля исходного сигнала. При использовании с
линейным сигналом, например, с гитарным усилителем, регулятор MIX обычно
устанавливается в положении, близком к центральному, для микширования эффектов
со звуком инструмента-источника.
Если αVerb подключен к шине отбора (Aux Send) микшерного пульта, регулятор MIX
должен быть повернут до отказа вправо (только эффекты). При этом соотношение
«сухого» и обработанного сигналов регулируется на микшерном пульте.
d. Обход эффектов
В любое время обработку сигнала можно отменить, благодаря чему исходный сигнал
будет проходить через αVerb без изменений. Это может быть выполнено двумя
способами:
8
