10
www.home-comfort.com
при подключении трубопровода на концы
резьбовых соединений следует установить
комплектные резиновые уплотнительные
прокладки. Если необходимо реализовать
систему водоснабжения на несколько водо-
разборных точек, используйте способ соеди-
нения (см. рис. 5).

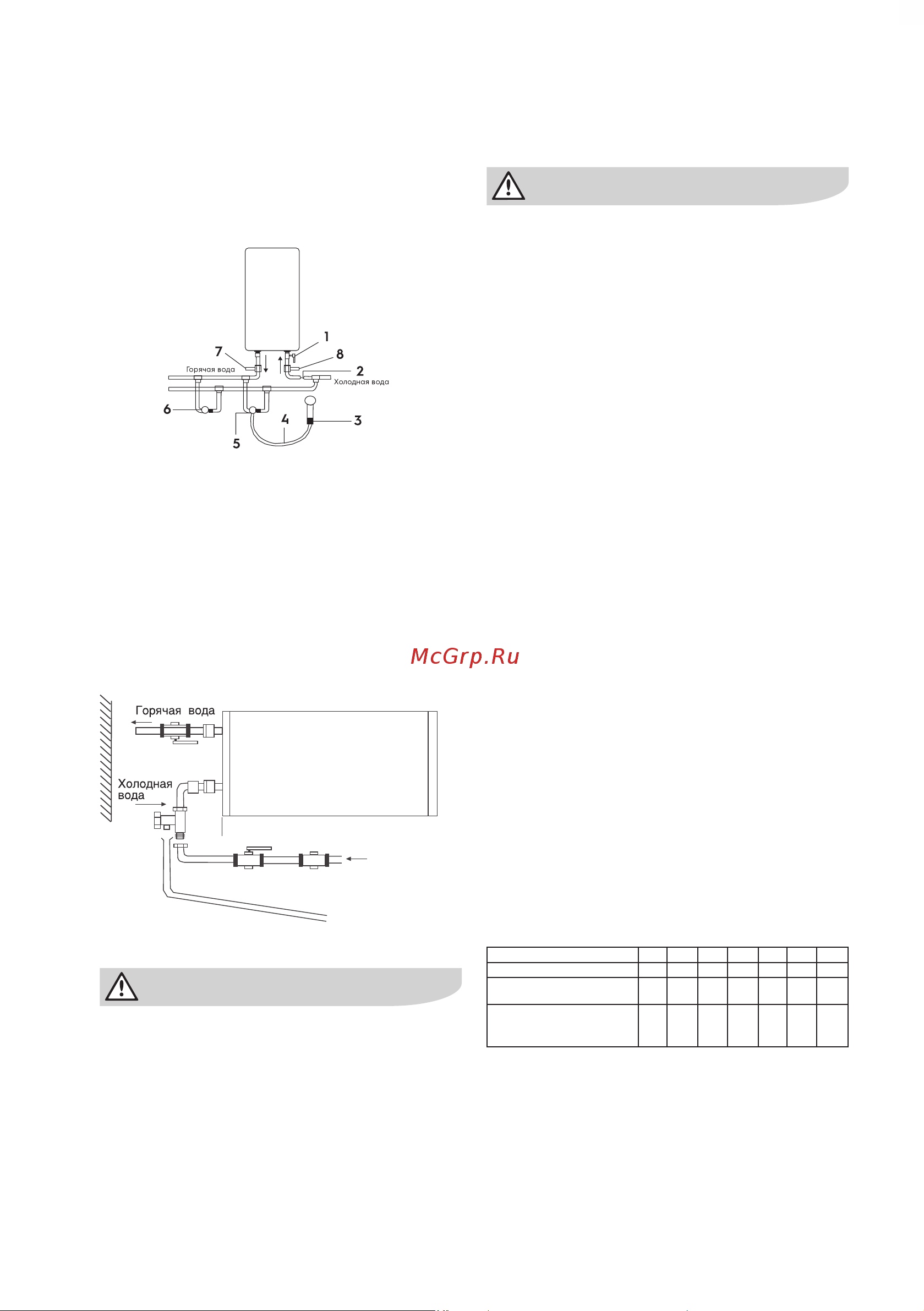

Рис. 5
1 Предохранительный сливной клапан
2 Впускной клапан
3 Душевая насадка
4 Металлический шланг
5 Смеситель
6 Дополнительная точка водоразбора
7 Кран на выходе горячей воды
8 Кран на входе холодной воды
Рис. 6
Внимание!
При горизонтальной установке прибора,
трубы подвода воды должны находиться
слева, размещение труб подвода справа
недопустимо!
Подключение к электрической
сети
Внимание!
Подключение к электросети производит ся
только после наполнения водонагрева-
теля водой полностью (обрат ное может
привести к сгоранию нагрева тельного
элемента и порчe прибора).
Все водонагреватели накопительного типа
серии SmartInverter PRO рассчитаны на
подключение к электрической сети с одно-
фазным напряжением 230 В. Перед подклю-
чением убедитесь, что параметры электро-
сети в месте подключения соответствуют
параметрам, указанным на табличке с тех-
ническими данными прибора. При установке
водонагревателя следует соблюдать дей-
ствующие правила электробезопасности.
При установке водонагревателя в ванной
комнате или туалете следует принимать
во внимание ограничения, связанные с
существованием запрещенного и защитно-
го объемов (пространств). Запрещенный
объем – это пространство, ограниченное
тангенциальными и вертикальными пло-
скостями по отношению к внешним краям
ванны, унитаза или душевого блока и пло-
скостью, расположенной над ними или над
полом, если сантехника смонтирована на
полу, на высоте 2,25 м. Защитный объем –
это пространство, ограничивающие гори-
зонтальные плоскости которого совпадают
с плоскостями запрещенного объема, а
вертикальные плоскости отстоят от соот-
ветствующих плоскостей запрещенного
объема на 1 метр.
Рассчитанные данные для меди
Выбор сечения кабеля (провода) по мощности
и длине из меди, U = 230 B, одна фаза
Р, кВт
1 2 3 3,5 4 6 8
I, A
4,5 9,1 13,6 15,9 18,2 27,3 36,4
Сечение токопроводя-
щей жилы,мм²
1 1 1,5 2,5 2,5 4 6
Максимально допусти-
мая длина кабеля при
указанном сечении,м
34,6 17,3 17,3 24,7 21,6 23 27
Эксплуатация
Наполнение водой
Для того, чтобы наполнить бак водой пол-
ностью необходимо:
- открыть вентиль подачи воды;
- открыть кран горя чей воды на смесителе;
- дождаться, когда из крана потечет вода;
- закрыть кран горячей воды на смеси теле
