УКРАЇНСЬКА
23
менше 0,5 м, для полегшення доступу при
проведенні технічного обслуговування в
разі потреби.
У разі якщо в водонагрівач надходить вода
безпосередньо з свердловин, колодязів
або водонапірних веж, для експлуатації
водонагрівача обов'язково потрібно
використовувати фільтр грубої очистки,
для води що надходить у водонагрівач,
холодної води. Фільтр грубої очистки можна
придбати в спеціалізованих магазинах.
Якщо фільтр грубої очистки не встановле-
но, гарантія на виріб не поширюється.
Електричний водонагрівач слід встанов-
лювати на тверду вертикальну поверхню
(стіну). Встановлення водонагрівачів серії
SmartInverter Pro істотно полегшується
можливістю встановити їх як вертикаль-
но, так і горизонтально в будь-якому
місці вашого будинку, в опалювально-
му (!) Приміщенні. Бажано встановити
водонагрівач якомога ближче до місця
використання гарячої води, оскільки чим
менше довжина труб, тим менше втра-
ти тепла. Як показано на мал. 6, при
горизонтальній установці водонагрівача
труби підводки повинні бути розташовані
ліворуч. При установці водонагрівача
поруч зі стіною, залиште рекомендоване
вільний простір для технічного обслуго-
вування. Не встановлюйте водонагрівач
на горизонтальній поверхні і впритул до
підлоги. Після вибору місця монтажу виз-
начте місця під два кріпильні болти з гака-
ми (в залежності від специфікацій обраного
вироби). Виконайте в стіні два отвори
необхідної глибини, що відповідають
розміру кріпильних болтів, вставте гвин-
ти, поверніть гак вгору, щільно затягніть
гайки, а потім встановіть на нього елек-
тричний водонагрівач (див. Мал. 3). Якщо
ванна кімната занадто мала для установки
водонагрівача, він може бути встановлений
в будь-якому іншому приміщенні, захи-
щеному від попадання прямих сонячних
променів і дощу.
Однак для скорочення теплових втрат в
трубопроводі водонагрівач слід встанов-
лювати якомога ближче до місця викори-
стання води.

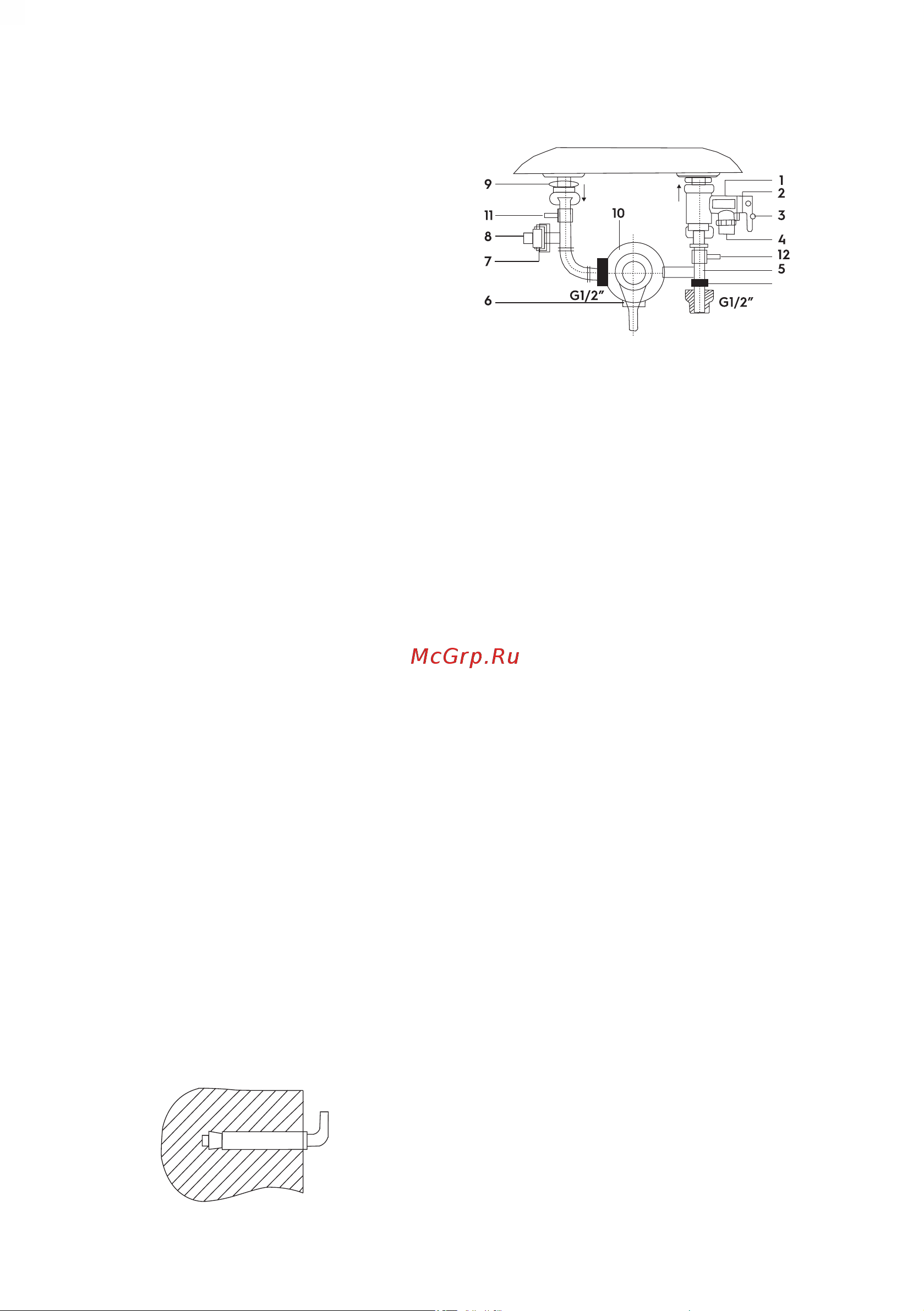

Кріпіжний анкер для монтажу
Мал. 3
Підключення до водопроводу
Водонагрівач
Гаряча
вода
Холодна
вода
13
Мал. 4
1 Зливний запобіжний клапан.
2 Ручка зливу.
3 Гвинт фіксації ручки зливу.
4 Отвір для скидання тиску води
(підключення дренажної трубки).
5 Трійник приєднання холодної води в бак
і змішувальний вузол.
6 Підключення душу та / або змішувачів.
7 Трійник гарячої води (для підключення
наступної точки водорозбору).
8 Заглушка труби *.
9 Патрубок виведення гарячої води.
10 Змішувач/душ.
11 Кран на виході гарячої води.
12 Кран на вході холодної води.
13 Редуктор тиску
Для підключення водонагрівача до водо-
проводу застосовуються труби діаметром
G1/2.
Якщо тиск в системі холодної води може
перевищіти 5 Бар, обов’язково треба
встановити захисний редуктор тиску
(придбавається окремо) якомого далі від
водонагрівача на магістраль холодного
водопоставчання.
Підключення зворотного запобіжного кла-
пана: клапан слід встановлювати в місці
входу холодної води (упевніться, що гнучка
зливна трубка встановлена, на отвір спуску
тиску і зливу води і спрямована донизу в
спеціальний дренаж для видалення води).
Ні в якому разі не дозволяється встанов-
лювати між водонагрівачем та орігінальним
запобіжним клапаном будь яку запорну
арматуру, або інши обратні клапани.
Щоб уникнути протікання при підключенні
трубопроводу на кінці різьбових з’єднань
слід встановити комплектні гумові проклад-
ки ущільнювачів (дв. мал. 5).
