4
www.home-comfort.com
• Данное устройство не предназначено
для использования людьми (включая
детей) с ограниченными физическими
или умственными способностями и недо-
статком навыков или знаний, за исклю-
чением случаев показа или правильного
инструктирования человеком, несущим
ответственность за их безопасность.
• Дети должны находиться под контролем
для недопущения игры с прибором.
Назначение прибора
Электрический водонагреватель накопи-
тельного типа предназначен для нагрева
поступающей из водопровода холодной
воды. Применяется исключительно в быто-
вых целях, вода из водонагревателя не
предназначена для питья и приготовления
пищи. Установка и первый запуск водона-
гревателя должны производиться квалифи-
цированным специалистом, который может
нести ответственность за правильность
установки и дать рекомендации по исполь-
зованию водонагревателя. При подключе-
нии должны быть соблюдены действующие
стандарты и правила. Перед установкой
водонагревателя удостоверьтесь, что зазем-
ляющий электрод розетки должным образом
заземлен. В случае отсутствия заземляюще-
го электрода в розетке необходимо зазем-
лить водонагреватель отдельным заземля-
ющим проводом к выводу заземления на
крепеже фланца нагревательного элемента.
В случае отсутствия заземления запрещает-
ся осуществлять установку и эксплуатацию
изделия.
Осторожно!
Запрещается применять переносные
розетки. Неправильная установка и экс-
плуатация электрического водонагревате-
ля может привести к несчастным случаям
или имущественному ущербу.

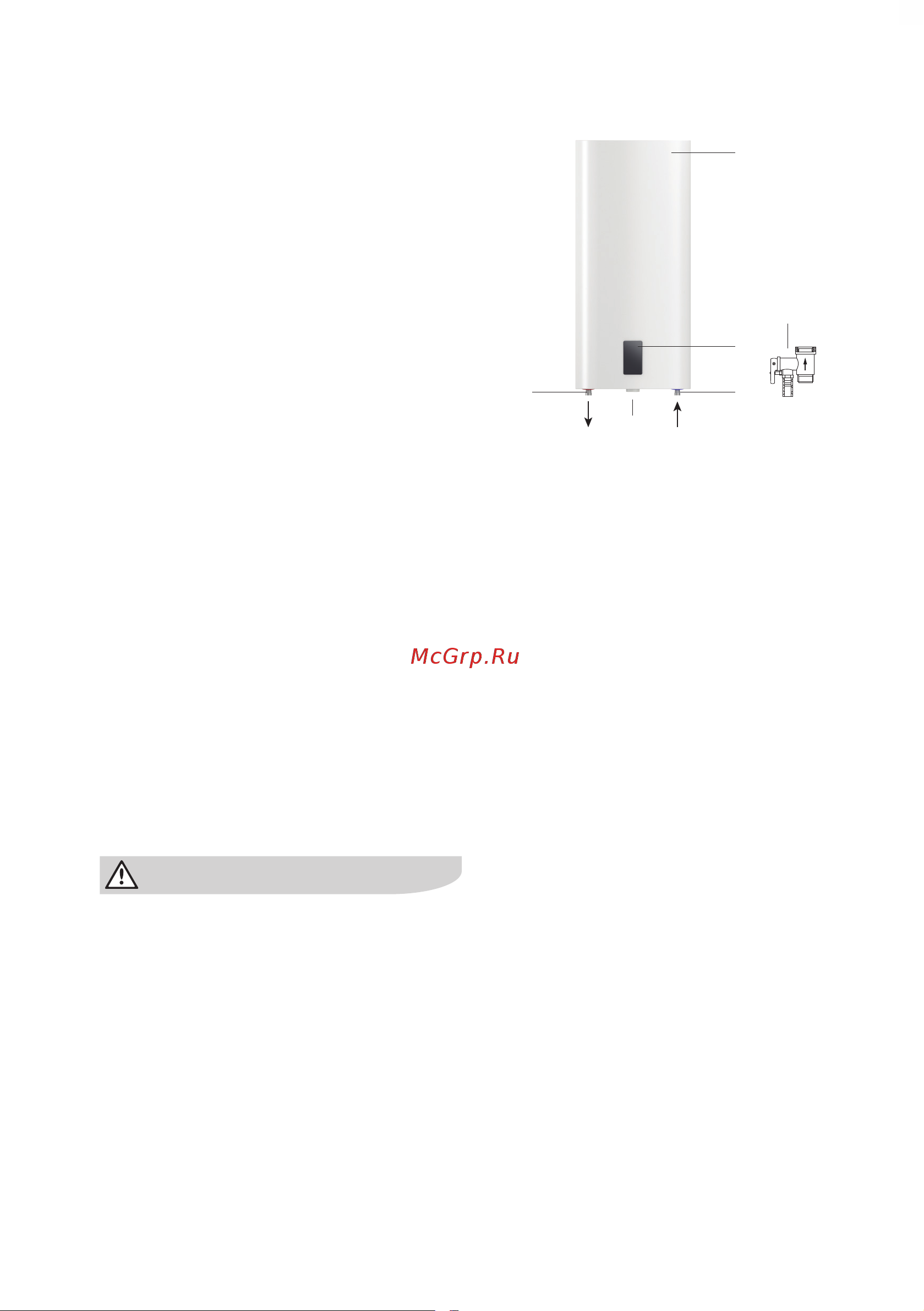

Устройство прибора
1
2
6
3
4
5
Холодная
вода
Горячая
вода
Рис. 1
1 — Корпус
2 — Панель управления
3 — Вход холодной воды
4 — Разъем для установки Bluetooth колон-
ки (в комплекте не поставляется)
5 — Выход горячей воды
6 — Предохранительный обратный клапан
Автоматический контроль температуры
воды:
При открытии крана горячей воды на сме-
сителе на выходе водонагревателя на вход
начинает поступать холодная вода. Вода в
баке смешивается, и ее температура пони-
жается. Датчик термостата реагирует на
понижение температуры воды, автомати-
чески включается нагревательный элемент
(ТЭН) и подогревает воду до заданной
температуры. Когда температура достигнет
заданной величины, ТЭН автоматически
отключается.
Уровни защиты водонагревателя:
• защита от перегрева;
• предохранительный спускной клапан
• УЗО (устройство защитного отключения).
Стальной внутренний резервуар со специ-
альным защитным покрытием выполнен по
передовому методу электростатической
сухой эмалировки. Специальный сплав
внутреннего бака устойчив к воздействию
коррозии и накипи. защитное покрытие вну-
треннего бака из специально разработан-
ной мелкодисперсионной стеклоэмали.
Свойства эмали: повышенная адгезивная
способность и высокая пластичность (зака-
лена при температуре 850 С);
