знижує енергоспоживання водонагрівача.
Вбудований температурний регулятор
забезпечує постійний і надійний контроль
температури води в водонагріваче.
Водонагрівач має три режими потужності
нагріву: LOW (700 Вт), MID (1300 Вт), TURBO
(2000 Вт).
Залежно від температури води фонове
зображення відображається наступним
чином:
• Від 5 до 35 ° C - спокійна гладь води;
• Від 36 до 55 ° C - хвилюється вода;
• Від 56 до 75 ° C - кипляча вода, буль-
башки.
Залежно від температури води індикатор
нагріву відображається наступним чином:
• Від 5 до 30 ° C - індикація блакитного
кольору;
• Від 31 до 50 ° C - індикація оранжевого
кольору;
• Від 51 до 55 ° C - індикація зеленого
кольору;
• Від 56 до 75 ° C - індикація червоного
кольору.
Панель управління
1 – включення /
вимикання / назад
Кнопка включення
/ вимикання
пристрою.
кнопка повернення
в попередній
розділ меню
2 – Меню, ОК
Кнопка входу
в меню, кнопка
підтвердження
вибору
3 – Кнопка навігації по меню: вгору,
вліво
4 – Кнопка навігації по меню: донизу,
праворуч
Включення приладу
Натисніть і утримуйте кнопку 1, після
включення пристрою на екрані по
черзі відобразяться логотип Electrolux,
назва пристрою. Якщо ви включаєте
водонагрівач в перший раз, то спочатку
з'являється підказка вам вибрати мову
інтерфейсу і далі налаштувати поточ-
ну дату і час. По закінченню першого
Мал. 2
1 3
4
2
налаштування прилад перейде в режим
Stand by.
Режим Stand by (режим очікування)
В даному режимі водонагрівач не про-
вадить нагрівання води. На дисплеї
відображається температура в баці і
поточний час.
Зміна орієнтації дисплея
Так як передбачений горизонталь-
ний і вертикальний монтаж пристрою,
орієнтація дисплея так само може бути
змінена на горизонтальну і вертикальну
відповідно. Для зміни орієнтації потрібно
одночасно затиснути кнопки 1 і 2 на
кілька секунд.

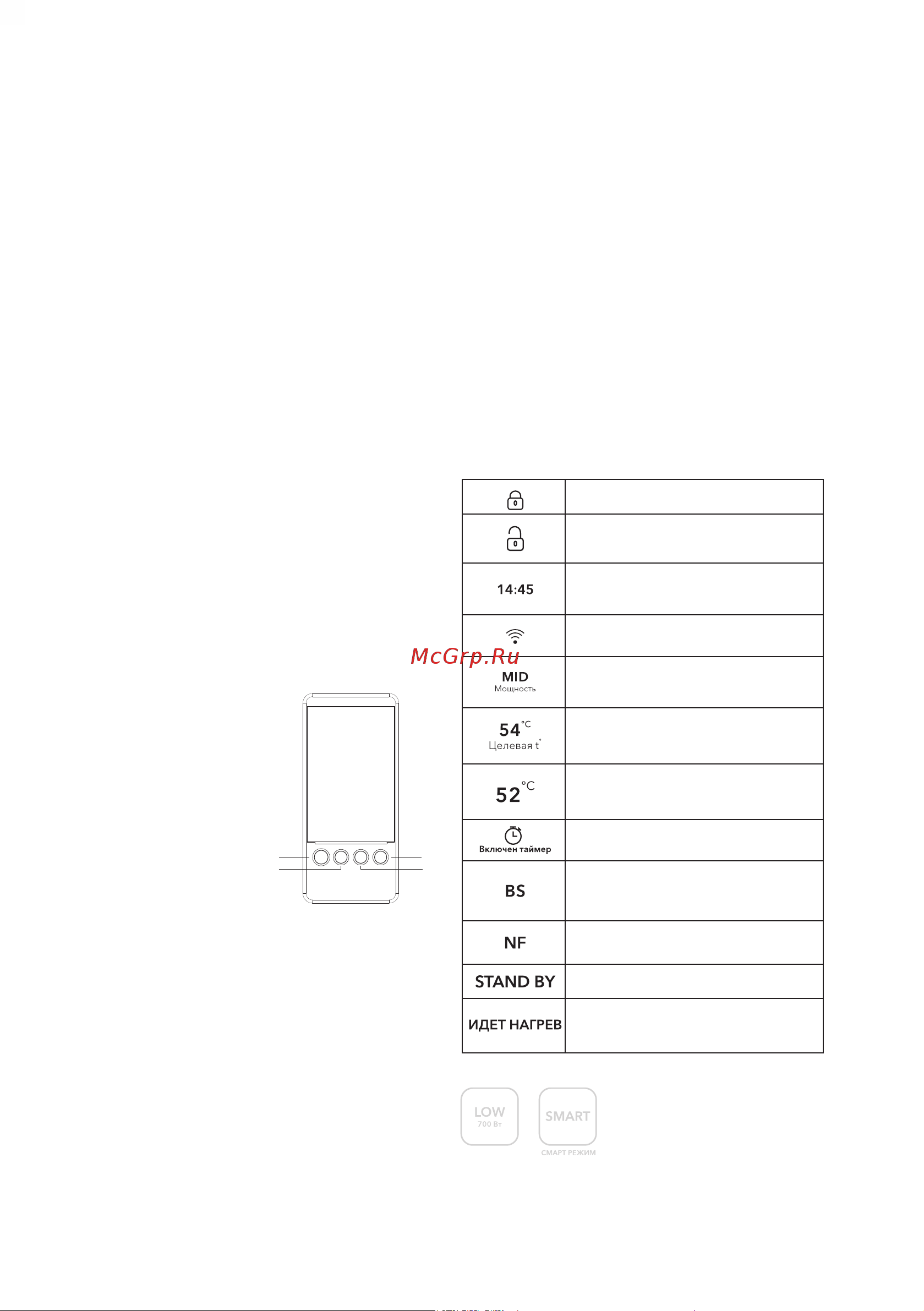

Інформаційні індикатори на дисплеї
Блокування кнопок дисплея
Розблокування
кнопок дисплея
відображення
поточного часу
Підключення по Wi-Fi
Відображення поточної
потужності нагріву
Відображення значень
цільової температури
Відображення значення
поточної температури
Включення функції Таймера
Включення функції
Bacteria Stop
Включення функції No Frost
Функція режиму очікування
Відображення
процесу нагріву
Кольорова індикація іконок
Елемент сірого кольору і / або перекрес-
лений.
