РУССКИЙ
5
Расширяется или сжимается при пере-
падах температуры в той же пропорции,
что и стенки внутреннего бака, не образуя
микротрещин, в которых может возникнуть
очаг коррозии. В качестве дополнительной
защиты внутреннего бака от коррозии водо-
нагреватель оснащен магниевым анодом
увеличенной массы.
Сухой тепловой нагревательный элемент
(ТЭН), надежен и безопасен в эксплуатации,
имеет долгий срок службы. ТЭНы помещены
в защитные металлические кожухи, которые
исключают прямой контакт нагреватель-
ных элементов с водой, соответственно на
ТЭНах не образуется накипь, что увеличи-
вает ресурс их работы и продлевает срок
службы. Внутренняя пенополиуретановая
теплоизоляция позволяет эффективно
сохранять температуру нагретой воды,
сводит к минимуму теплопотери и снижа-
ет энергопотребление водонагревателя.
Встроенный температурный регулятор обе-
спечивает постоянный и надежный контроль
температуры воды в водонагревателе.
Водонагреватель имеет три режима мощ-
ности нагрева: LOW (700 Вт), MID (1300 Вт),
TURBO (2000 Вт).
В зависимости от температуры воды фоно-
вое изображение отображается следую-
щим образом:
• От 5 до 35°C – спокойная гладь воды;
• От 36 до 55°C – волнующаяся вода;
• От 56 до 75°C – кипящая вода, пузырьки.
В зависимости от температуры воды инди-
катор нагрева отображается следующим
образом:
• От 5 до 30°C – индикация голубого
цвета;
• От 31 до 50°C – индикация оранжевого
цвета;
• От 51 до 55°C – индикация зеленого
цвета;
• От 56 до 75°C – индикация красного
цвета.

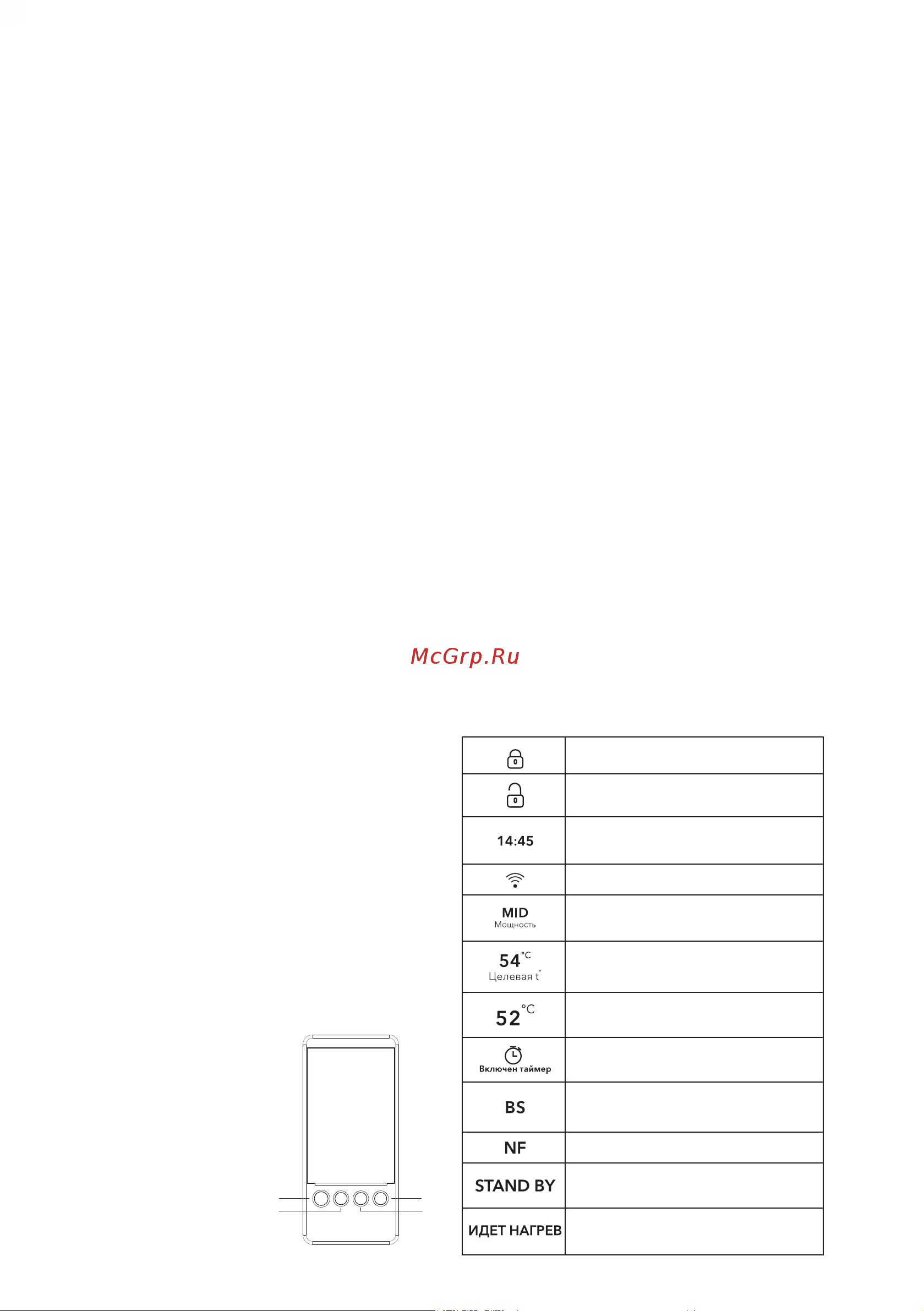

Панель управления
1 – Включение/
выключение/назад
Кнопка включения/
выключения
устройства.
Кнопка возврата
в предыдущий
раздел меню
2 – Меню, ОК
Кнопка входа в
меню, кнопка под-
Рис. 2
1 3
4
2
тверждения выбора
3 – Кнопка навигации по меню: вверх,
влево
4 – Кнопка навигации по меню: вниз,
вправо
Включение прибора
Нажмите и удерживайте кнопку 1, после
включения устройства на дисплее поо-
чередно отобразятся логотип Electrolux,
название устройства. Если вы включаете
водонагреватель в первый раз, то сна-
чала устройство предложит вам выбрать
язык интерфейса и далее настроить
текущую дату и время. По окончанию
первичной настройки прибор перейдет в
режим Stand by.
Режим Stand by (режим ожидания)
В данном режиме водонагреватель не
осуществляет нагрев воды. На дисплее
отображается температура в баке и
текущее время.
Изменение ориентации дисплея
Так как предусмотрен горизонтальный и
вертикальный монтаж устройства, ори-
ентация дисплея так же может быть изме-
нена на горизонтальную и вертикальную
соответсвенно. Для изменения ориента-
ции нужно одновременно зажать кнопки
1 и 2 на несколько секунд.
Информационные индикаторы на дис-
плее
Блокировка кнопок дисплея
Разблокировка
кнопок дисплея
Отображение
текущего времени
Подключение по Wi-Fi
Отображение текущей
мощности нагрева
Отображение значений
целевой температуры
Отображение значения
текущей температуры
Включение функции Таймера
Включение функции
Bacteria Stop
Включение функции No Frost
Включение режима ожида-
ния
Отображение
процесса нагрева
