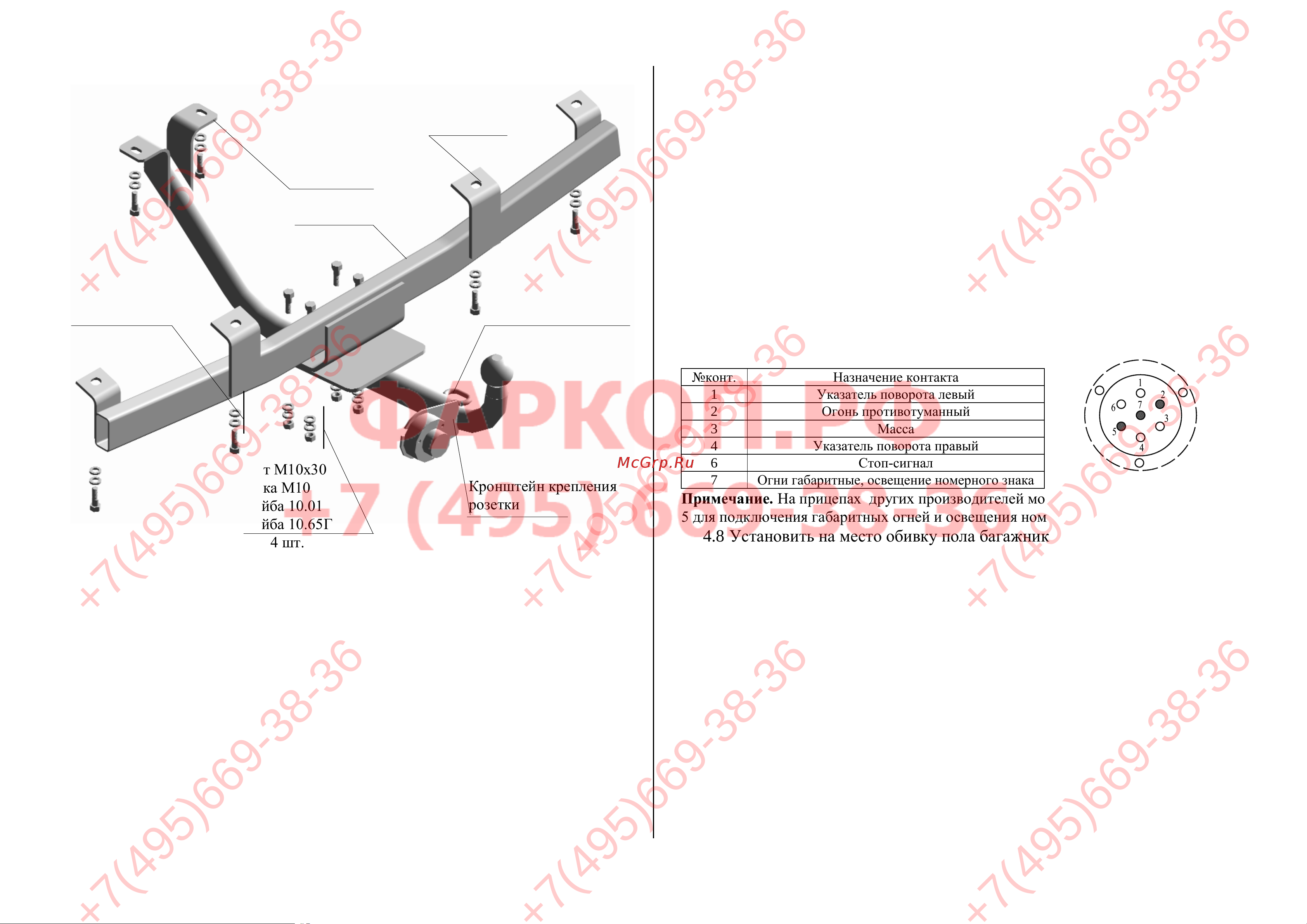

Рис.1 Тягово-сцепное устройство ТСУ 2123.Р

Примечание: детали, помеченные * входят в пакет с комплектующими.

4. МОНТАЖ НА АВТОМОБИЛЬ

Внимание! При установке ТСУ используются предусмотренные заводом-

изготовителем точки крепления - не требуется сверление отверстий в

кузове автомобиля.

Перед установкой ТСУ необходимо очистить наружные поверхности в

местах крепления от защитного покрытия (мастики).

4.1 Закрепить поперечную балку ТСУ четырьмя болтами М10х1,25х25

к фартуку и лонжеронам автомобиля. Допускается рихтовка кронштейнов

поперечной балки при несовпадении центров отверстий кронштейнов

ТСУ и центров закладных гаек автомобиля.

При необходимости снять элемент крепления глушителя с заднего

резинового кронштейна и оттянуть колбу глушителя.

4.2 Приложить ТСУ передним кронштейном к поперечной балке

автомобиля и закрепить двумя болтами М10х1,25х25, не затягивая крепеж.

4.3 Соединить продольную и поперечную балки ТСУ, используя болты

М10х30, расположив крепеж в соответствии с рис.1.

4.4 Произвести затяжку крепежа, предварительно смазав резьбу любой

консистентной смазкой.

Момент затяжки М10 -2,5…3,2 кгс м; М12 – 4,4…5,6 кгс м,

4.5 Пробить в резиновой заглушке пола багажника автомобиля

отверстие диаметром 12 мм и пропустить в него провода ТСУ.

4.6 Подсоединить провода ТСУ к электропроводке автомобиля.

4.7 Подключить аккумуляторную батарею и проверить действие

приборов освещения и световой сигнализации прицепа.

Схема подключения разъема штепсельного (для справки)

Внимание: электрика не входит в базовый комплект поставки

№конт.

Назначение контакта

Указатель поворота левый

Огонь противотуманный

Масса

Указатель поворота правый

Стоп-сигнал

Огни габаритные, освещение номерного знака

Примечание. На прицепах других производителей может использоваться контакт

5 для подключения габаритных огней и освещения номерного знака.

4.8 Установить на место обивку пола багажника.

5. ПРАВИЛА ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ.

5.1 Техническое обслуживание ТСУ заключается в периодическом осмотре

болтовых креплений ТСУ к автомобилю и крепления приборов

электрооборудования. Подтяжку болтовых соединений ТСУ проводить при

техническом обслуживании автомобиля.

5.2 Если автомобиль эксплуатируется без прицепа, необходимо сцепной шар

покрыть защитной смазкой или надеть защитный колпак. При сцепке прицепа с а/м

шар должен быть смазан консистентной смазкой.

5.3 После фиксации сцепной головки прицепа на шаре, осуществить

страховочную связь автомобиля с прицепом. Категорически запрещена

эксплуатация прицепа без установленных страховочных цепей (тросов).

5.4 Не допускается буксировка прицепов полной массой более 1200 кг и

со скоростью, превышающей 90 км/час.

Петля для крепления

страховочных цепей

Передний

кронштейн

Поперечная

балка ТСУ

Кронштейн

*Болт М10х1,25х25

*Шайба 10.01

*Шайба 10.65Г

6 шт.

*Болт М10х30

*Гайка М10

*Шайба 10.01

*Шайба 10.65Г

4 шт.

Кронштейн крепления

розетки
