L M N

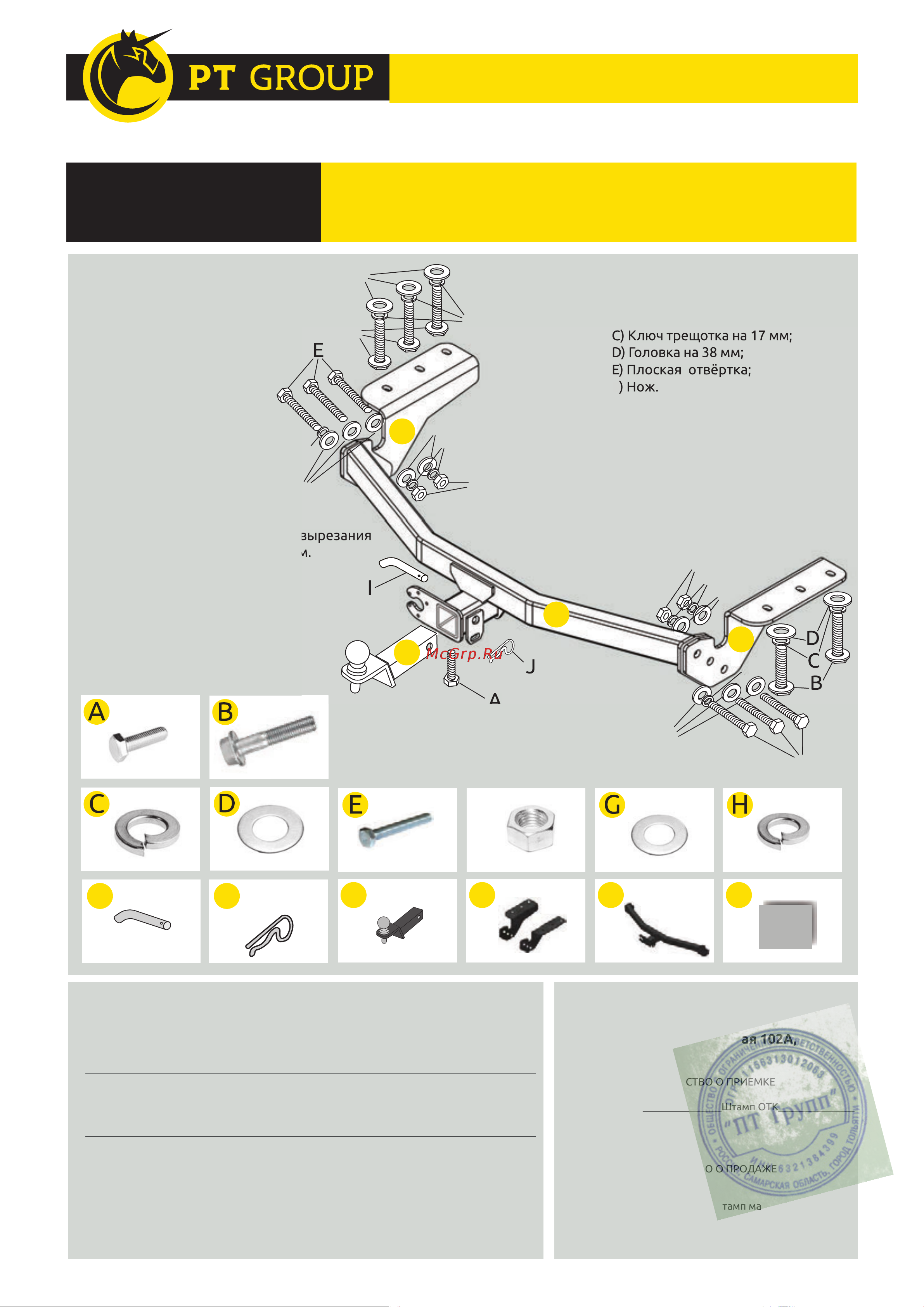

Тягово-сцепное устройство

(ТСУ) съемный квадрат. Арт. 09061501

Комплектация

A) Болт М10х20 – 1 шт.

B) Болт М12х45х1,25 с юбкой – 5 шт.

F) Гайка М10х1,25 – 4 шт.

С) Шайба гроверная М12 – 5 шт.

D) Шайба М12 – 5 шт.

E) Болт М10x40x1,25 – 6 шт.

K) Съемный шар – 1 шт.

J) Шплинт – 1 шт.

H) Шайба гроверная М10 – 6 шт.

I ) Палец гнутый

гальванизированный – 1 шт.

G) Шайба М10 – 10 шт.

L) Кронштейн боковой – 2 шт.

M) Кронштейн сварной – 1 шт.

N) Шаблон самоклеящийся для вырезания

отверстия в бампере 74х40 мм.

Требуемые инструменты

A) Ключ рожковый на 17 мм;

B) Ключ рожковый на 19 мм;

C) Ключ трещотка на 17 мм;

D) Головка на 38 мм;

E) Плоская отвёртка;

E) Нож.

Toyota Rav4

2013-2018

Паспорт изделия

Изделие изготовлено из стали • Сцепка и расцепка прицепа к ТС возможна одним человеком, без применения специальных

инструментов • Конструкция изделия обеспечивает выполнение сохранности характеристик и функционирование после замены

изнашивающихся деталей. Изнашиваемые детали взаимозаменяемы • Ограничения на использование механического сцепного

устройства и его элементов см. в данной инструкции • Усиление зоны крепления при установке изделия на ТС не требуется

При установке изделия на автомобиль шаровый наконечник не ухудшает видимость и не закрывает задний номерной знак.

Габаритные размеры изделия: 1168x740x732 мм.

Присоединительный размер: 980 мм.

Высо

та установки: 480 мм.

Максимальные углы поворота при установке

изделия на ТС составляют:

- в горизонтальной плоскости - 84 град.

- в вертикальной плоскости - 35 град.

Пространственное положение шарового наконечника

регламентировано ГОСТом Р 41.55-2005.

Требования к установке:

- Не устанавливать изделие на другую марку и модель автомобиля;

- Не устанавливать изделие в места не предусмотренные данной

инструкцией;

- Не подвергать изделие сварочным работам;

- Выполнять установку изделия строго руководствуясь данной

инструкцией по установке.

Требования к эксплуатации:

- Не вставать на изделие;

- Не использовать изделие в качестве опоры для домкрата;

- Каждые 5 000 км подтягивать соед. элементы изделия;

- На неасфальтированном покрытии грузоподъемность

сокращается в 2 раза а скорость не должна

превышать 30 км/ч.

При установке изделия на ТС расстояние от центра шарового

наконечника до вертикальной плоскости проходящей через

наиболее удаленную назад крайнюю точку оборудования

составляет 130 мм.

Фаркоп не предназначен для установки багажных платформ с

креплением непосредственно на шар, использовать платформу

под американский квадрат.

ООО «ПТ ГРУПП»

адрес: 445000, Самарская обл.

г. Тольятти, ул. Вокзальная 102А,

строение 1.

СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Дата упаковки Штамп ОТК_______________

СВИДЕТЕЛЬСТВО О ПРОДАЖЕ

Дата продажи______________Штамп магазина____________

Гарантийный срок 12 месяцев с даты розничной продажи.

Сохраняйте гарантийный талон в течении всего гарантийного срока.

ГАРАНТИЙНЫЙ ТАЛОН
