L M N

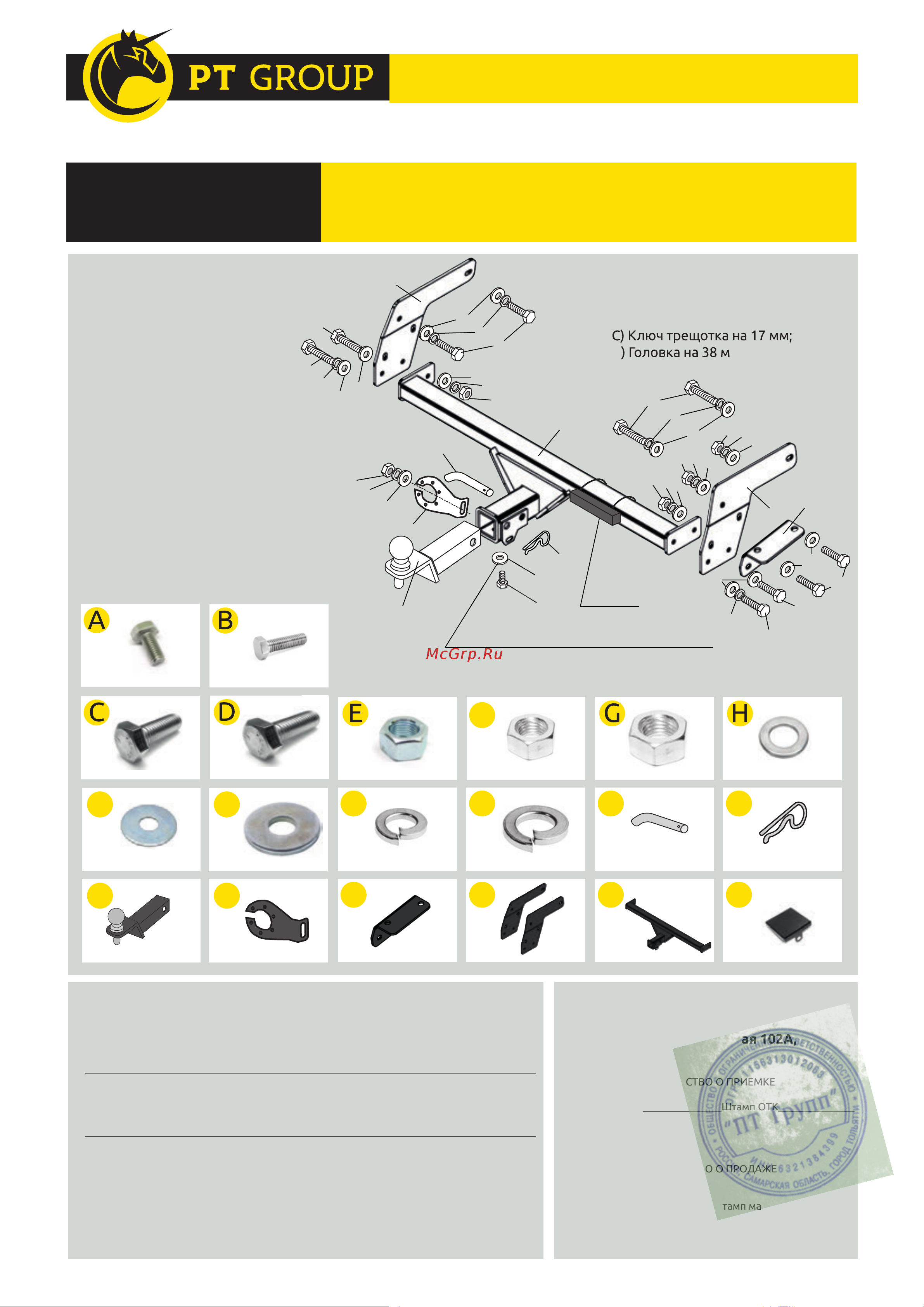

Тягово-сцепное устройство
(ТСУ) съемный квадрат. Арт. 09061502
Комплектация
A) Болт М10х20 -- 1 шт.
B) Болт М10х40х1,25 -- 4 шт.
C) Болт М12х30х1,25 -- 4 шт.
D) Болт М12х40х1,25 -- 2 шт.
E) Гайка М10 -- 1 шт.
F) Гайка М10х1,25 -- 2 шт.
G) Гайка М12х1,25 -- 2 шт.
H) Шайба М10 -- 6 шт.
I ) Шайба М10 увеличенная -- 2 шт.
J) Шайба М12 увеличенная -- 8 шт.
K) Шайба пружинная М10 -- 5 шт.
L) Шайба пружинная М12 -- 6 шт.
M) Палец для фаркопа -- 1 шт.
N) Шплинт игольчатый -- 1 шт.
O) Шар в сборе -- 1 шт.
P) Кронштейн розетки -- 1шт.
Q) Уголок -- 1 шт.
R) Кронштейн боковой -- 2 шт.
S) Кронштейн центральный -- 1 шт.
T) Заклушка отверстия -- 1 шт.
Требуемые инструменты
A) Ключ рожковый на 17 мм;
B) Ключ рожковый на 19 мм;
C) Ключ трещотка на 17 мм;
D
E) Отвертка плоская.
Головка на 38 мм;
JI
Toyota Rav4
2019-
K
Паспорт изделия
Изделие изготовлено из стали • Сцепка и расцепка прицепа к ТС возможна одним человеком, без применения специальных
инструментов • Конструкция изделия обеспечивает выполнение сохранности характеристик и функционирование после замены
изнашивающихся деталей. Изнашиваемые детали взаимозаменяемы • Ограничения на использование механического сцепного
устройства и его элементов см. в данной инструкции • Усиление зоны крепления при установке изделия на ТС не требуется
При установке изделия на автомобиль шаровый наконечник не ухудшает видимость и не закрывает задний номерной знак.
Габаритные размеры изделия: 997x639x372 мм.
Присоединительный размер:
911 мм.
Высота установки: 500 мм.
Максимальные углы поворота при установке
изделия на ТС составляют:
- в горизонтальной плоскости - 84 град.
- в вертикальной плоскости - 35 град.
Пространственное положение шарового наконечника
регламентировано ГОСТом Р 41.55-2005.
Требования к установке:
- Не устанавливать изделие на другую марку и модель автомобиля;
- Не устанавливать изделие в места не предусмотренные данной
инструкцией;
- Не подвергать изделие сварочным работам;
- Выполнять установку изделия строго руководствуясь данной
инструкцией по установке.
Требования к эксплуатации:
- Не вставать на изделие;
- Не использовать изделие в качестве опоры для домкрата;
- Каждые 5 000 км подтягивать соед. элементы изделия;
- На неасфальтированном покрытии грузоподъемность
сокращается в 2 раза а скорость не должна
превышать 30 км/ч.
R S
T
PO
Q
F
A
I
Используется только для крепления заглушки
R
J
C
L
H
B
B
J
K
F
H
K
G
J
L
G
J
L
D
R
O
S
N
Q
M
E
I
P
K
F
K
H
H
H
B
B
K
J
C
L
При установке изделия на ТС расстояние от центра шарового
наконечника до вертикальной плоскости проходящей через
наиболее удаленную назад крайнюю точку оборудования
составляет 90 мм.
Фаркоп не предназначен для установки багажных платформ с
креплением на шар, использовать платформу под американский
квадрат.
Датчик
ООО «ПТ ГРУПП»
адрес: 445000, Самарская обл.
г. Тольятти, ул. Вокзальная 102А,
строение 1.
СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Дата упаковки Штамп ОТК_______________
СВИДЕТЕЛЬСТВО О ПРОДАЖЕ
Дата продажи______________Штамп магазина____________
Гарантийный срок 12 месяцев с даты розничной продажи.
Сохраняйте гарантийный талон в течении всего гарантийного срока.
ГАРАНТИЙНЫЙ ТАЛОН
