ООО «ПТ ГРУПП»

адрес: г. Тольятти, ул. Вокзальная 102А.

телефон технической службы поддержки

www.ptuning.ru

(звонок по россии бесплатный)

8 (800) 200 77 92

ТТип шара «Е»; ип соединения: шаровый; Диаметр сцепного шара: 50 мм.; Масса комплекта ТСУ 09061502: 18,6 кг.

Артикул

09061502

ТСУ

Toyota RAV 4

Установите уголок на правой стороне, совместив

отверстия уголка, кронштейна и лонжерона автомобиля.

Соедините уголок с кроншейном болтами М12х40х1,25

через шайбы на 12 с двух сторон, шайбы пружинные на 12

и гайки М12. А так же соедините с лонжероном штатными

ботами крепления проушины.

С помощью плоской отвертки удалите

заглушки с лонжерона (показаны красным).

Установите правый боковой кронштейн совместив

отверстия в нем с резьбовыми отверстиями в лонже-

роне и соедините с помощью болтов М12х30х1,25

через шайбы на 12 и шайбы пружинные на 12.

Повторите шаг 2 для левой стороны автомобиля.

Кронштейны устанавливаются гибом к центру авто-

мобиля. Соединения не затягивайте.

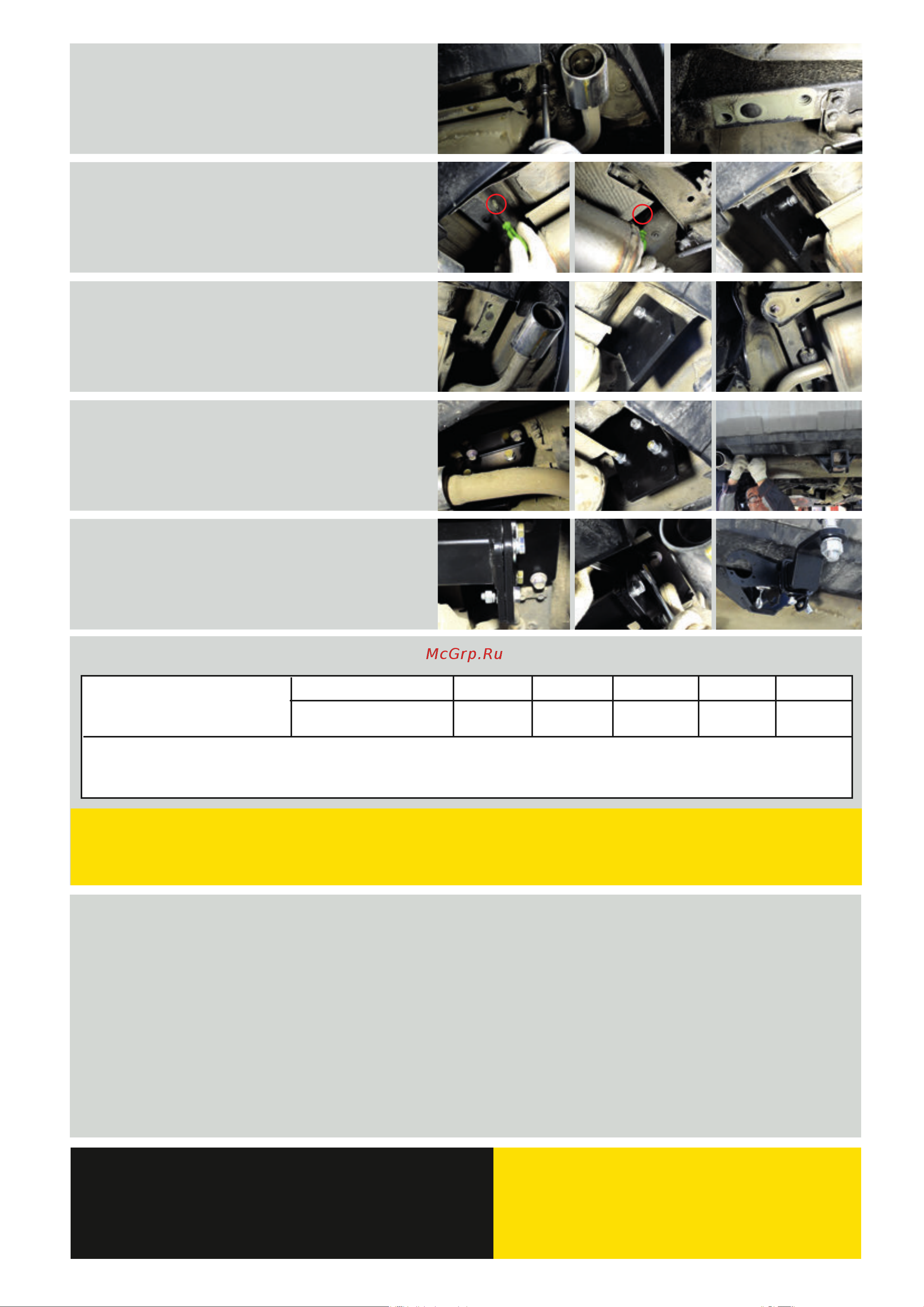

ШАГ 1.

Демонтируйте штатную проушину.

При установке на автомобиль оборудованный датчиком

бесключевого доступа, демонтируйте датчик cо штатным

кронштейном

и после установки фаркопа прикрепите

датчик к центральной балке фаркопа хомутами, как

показано на схеме.

ШАГ 2.

ШАГ 3.

ШАГ 4.

Установите кронштейн центральный, прикрепив

его болтами М10х40х1,25 через шайбы и гроверы на 10

гайками М10х1,25. Затяните все резьбовые соединения.

Установите кронштейн розетки закрепив его гайкой

М10 через шайбу на 10 увелич. и гровер 10. Установите

шар в сборе и зафиксируйте его пальцем со шплинтом.

ШАГ 5.

Тягово-сцепное устройство (Toyota Rav4) предназначено для сцепки легкового автомобиля

с буксируемым прицепом полной массой до 2100 кг. Скорость автопоезда не должна превышать 80 км/ч.

Рекомендуемая заводом-автопроизводителем масса прицепа

750/1500 кг* (*для прицепа, оборудованного тормозами)

D(кH) S(кг) Т(кг)

С(кг)

А(кг)

10,4 60 2170 750/1500* 2100

D= (g*T*А)/(T+А) - горизонтальная сила, действующая между тягачом и прицепом; S - статическая вертикальная нагрузка на шар;

Т- технически допустимая максимальная масса тягача; С - допустимая масса прицепа по данным автопроизводителя (*для прицепа

оборудованного тормозами);

А - максимальная масса прицепа по данным производителя ТСУ.
