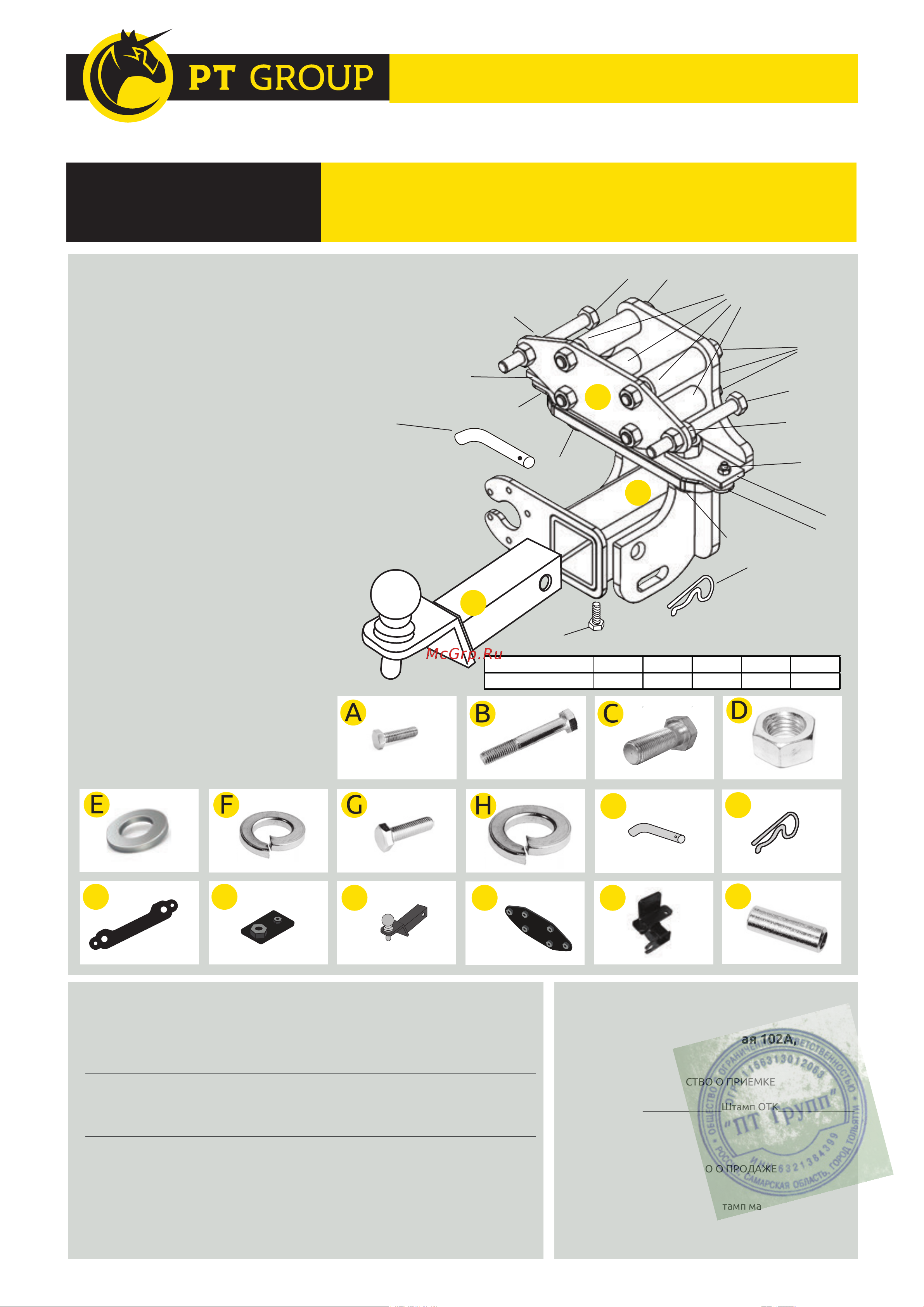

Тягово-сцепное устройство
(ТСУ) съемный квадрат. Арт. 09031501
Требуемые инструменты
A) Ключ рожковый на 17 мм;
B) Ключ рожковый на 19 мм;
C) Ключ трещотка на 19 мм;
D) Головка на 38 мм;
E) Ключ на 24 мм;
F) Ключ на 10 мм;
G) Ножовка по металлу.
Toyota LC
200 2007-
Lexus LX 2016-
Комплектация
A) Болт М6х35 -- 2 шт.
G) Болт М10х20 -- 1 шт.
B) Болт М12х110х1,25 -- 6 шт.
C) Болт М16х50 -- 2 шт.
D) Гайка М12х1,25 -- 2 шт.
E) Шайба М12 -- 4 шт.
F) Шайба гроверная М12 -- 4 шт.
J) Палец гнутый
H) Шайба гроверная М16 -- 2 шт.
K) Шплинт -- 1 шт.
L) Пластина фигурная -- 1 шт.
гальванизированный -- 1 шт.
M) Закладная пластина -- 2 шт.
N) Съёмный квадрат -- 1 шт.
O) Закладная центральная -- 1 шт.
P) Кронштейн сварной -- 1 шт.
Q) Втулка -- 4 шт.
L
J
O
O
P
P
N
N
K
M
Q
C,H
D
D
C,H
A
L
M
M
A
J
K
B,E,F
B
B,E,FB
Q
Паспорт изделия
Изделие изготовлено из стали • Сцепка и расцепка прицепа к ТС возможна одним человеком, без применения специальных
инструментов • Конструкция изделия обеспечивает выполнение сохранности характеристик и функционирование после замены
изнашивающихся деталей. Изнашиваемые детали взаимозаменяемы • Ограничения на использование механического сцепного
устройства и его элементов см. в данной инструкции • Усиление зоны крепления при установке изделия на ТС не требуется
При установке изделия на автомобиль шаровый наконечник не ухудшает видимость и не закрывает задний номерной знак.
Габаритные размеры изделия: 296x258x238 мм.
Присоединительные размер: 86 мм.
Высота установки: 550 мм.
Максимальные углы поворота при установке
изделия на ТС составляют:
- в горизонтальной плоскости - 85 град.
- в вертикальной плоскости - 36 град.
Пространственное положение шарового наконечника
регламентировано ГОСТом Р 41.55-2005.
Требования к установке:
- Не устанавливать изделие на другую марку и модель автомобиля;
- Не устанавливать изделие в места не предусмотренные данной
инструкцией;
- Не подвергать изделие сварочным работам;
- Выполнять установку изделия строго руководствуясь данной
инструкцией по установке.
Требования к эксплуатации:
- Не вставать на изделие;
- Не использовать изделие в качестве опоры для домкрата;
- Каждые 5 000 км подтягивать соед. элементы изделия.;
- На неасфальтированном покрытии грузоподъемность
сокращается в 2 раза а скорость не должна
превышать 30 км/ч.
G
Диаметр резьбы М6 М8 М10 М12 М16
Момент затяжки Hм 10 24 47 80 195
Класс прочности метизов: Болт - 8.8, Гайка - 8
При установке изделия на ТС расстояние от центра шарового
наконечника до вертикальной плоскости проходящей через
наиболее удаленную назад крайнюю точку оборудования
составляет 90 мм.
Фаркоп не предназначен для установки багажных платформ с
креплением непосредственно на шар, использовать платформу
под американский квадрат.
ООО «ПТ ГРУПП»
адрес: 445000, Самарская обл.
г. Тольятти, ул. Вокзальная 102А,
строение 1.
СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Дата упаковки Штамп ОТК_______________
СВИДЕТЕЛЬСТВО О ПРОДАЖЕ
Дата продажи______________Штамп магазина____________
Гарантийный срок 12 месяцев с даты розничной продажи.
Сохраняйте гарантийный талон в течении всего гарантийного срока.
ГАРАНТИЙНЫЙ ТАЛОН
