ТТип шара «Е»; ип соединения: шаровый; Диаметр сцепного шара: 50 мм.; Масса комплекта ТСУ 09031501: 11,2 кг.

Артикул

09031501

ТСУ

Lexus LX

oyota Land Cruiser 200

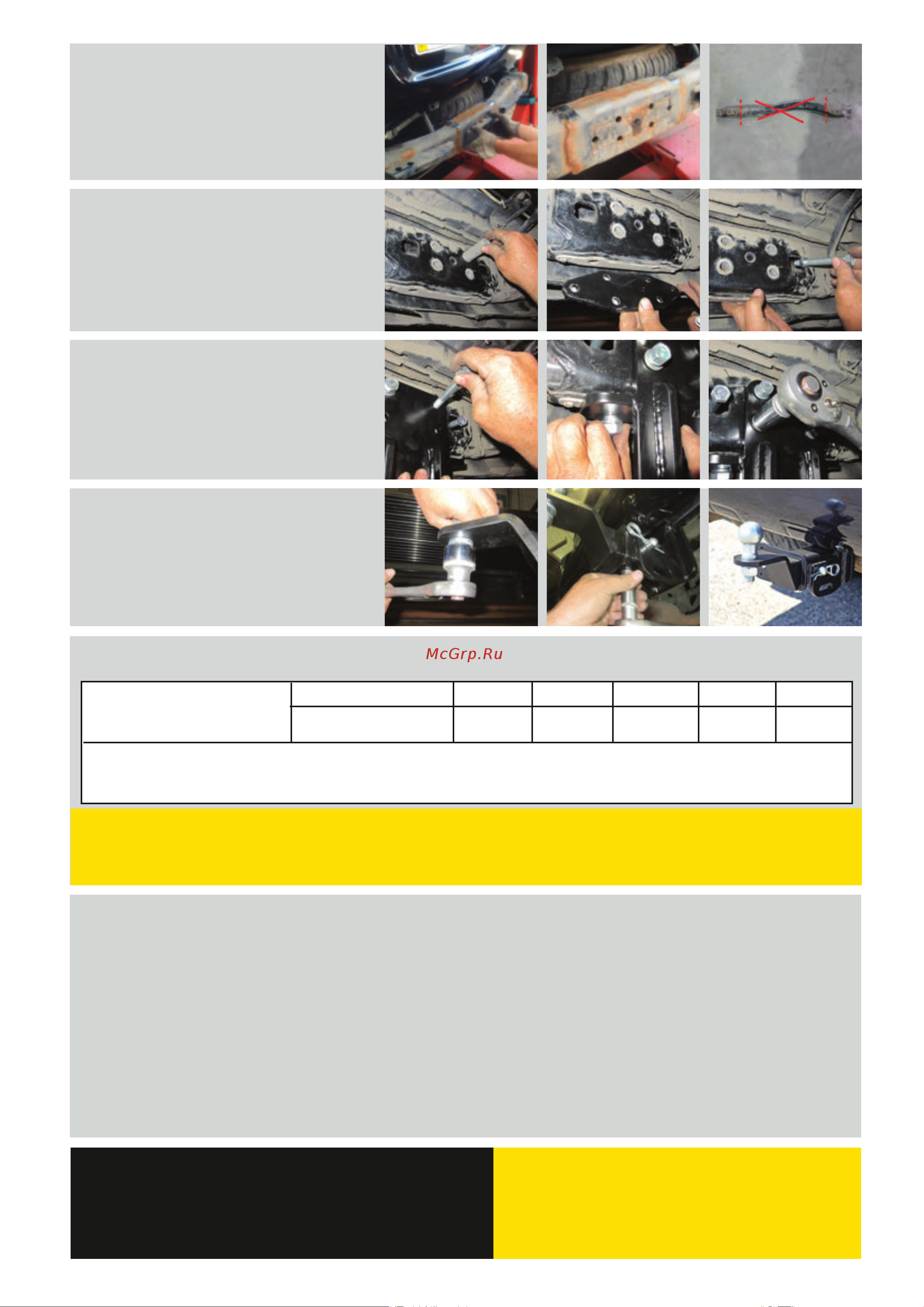

ШАГ 2.

Установите втулки (поз. Q) из комплекта поставки

в отверстия балки заднего бампера.

Установите центральную закладную и закперите

её с помощью двух направляющих болтов М12х110

с накрученными на них гайками М12.

Установите на место кусочки кронштейна креп-

ления заднего бампера и закрепите бампер.

ШАГ 3.

Установите закладные пластины (поз. М), затем

установите сварной кронштейн ТСУ, совместив

отверстия кронштейна с отверстиями в балке

заднего бампера и закрепите его с помощью

четырёх болтов М12х110 (через гроверные шайбы

М12) и двух болтов М16 (через гроверные

шайбы М16) и двух болтов М6 снизу кронштейна.

ШАГ 1.

Перед установкой ТСУ на TOYOTA снимите задний

бампер, согласно руководству по ремонту автомобиля,

для LEXUS снимите только заглушку с зад. бампера.

Открутите штатный кронштейн с балки бампера.

Опустите запасное колесо. Открутите кронштейн

крепления зад. бамп. отрежьте центральную часть.

ШАГ 4.

Затяните все резьбовые соединения кроштейна.

Установите съёмный квадрат в сборе (Поз. N).

Зафиксируйте квадрат в сборе с помощью

пальца с клипсой и фиксирующего болта М10

(Поз. G). Затяните шар с помощью ключа на 38мм.

Установите бампер и закрепите запаску.

Установка завершена.

Тягово-сцепное устройство (Toyota Land Cruiser 200 / Lexus LX ) предназначено для сцепки легкового автомобиля

с буксируемым прицепом полной массой до 3500 кг. Скорость автопоезда не должна превышать 80 км/ч.

Рекомендуемая заводом-автопроизводителем масса прицепа

750/3500 кг* (*для прицепа, оборудованного тормозами)

D(кH) S(кг) Т(кг)

С(кг)

А(кг)

16,7 140 3300 750/3500* 3500

D= (g*T*А)/(T+А) - горизонтальная сила, действующая между тягачом и прицепом; S - статическая вертикальная нагрузка на шар;

Т- технически допустимая максимальная масса тягача; С - допустимая масса прицепа по данным автопроизводителя (*для прицепа

оборудованного тормозами);

А - максимальная масса прицепа по данным производителя ТСУ.
