RENAULT

Duster 2012-/Kaptur 2016-

Nissan Terrano 2014-

Тягово-сцепное устройство

(ТСУ) съемный квадрат. Арт. 07011501

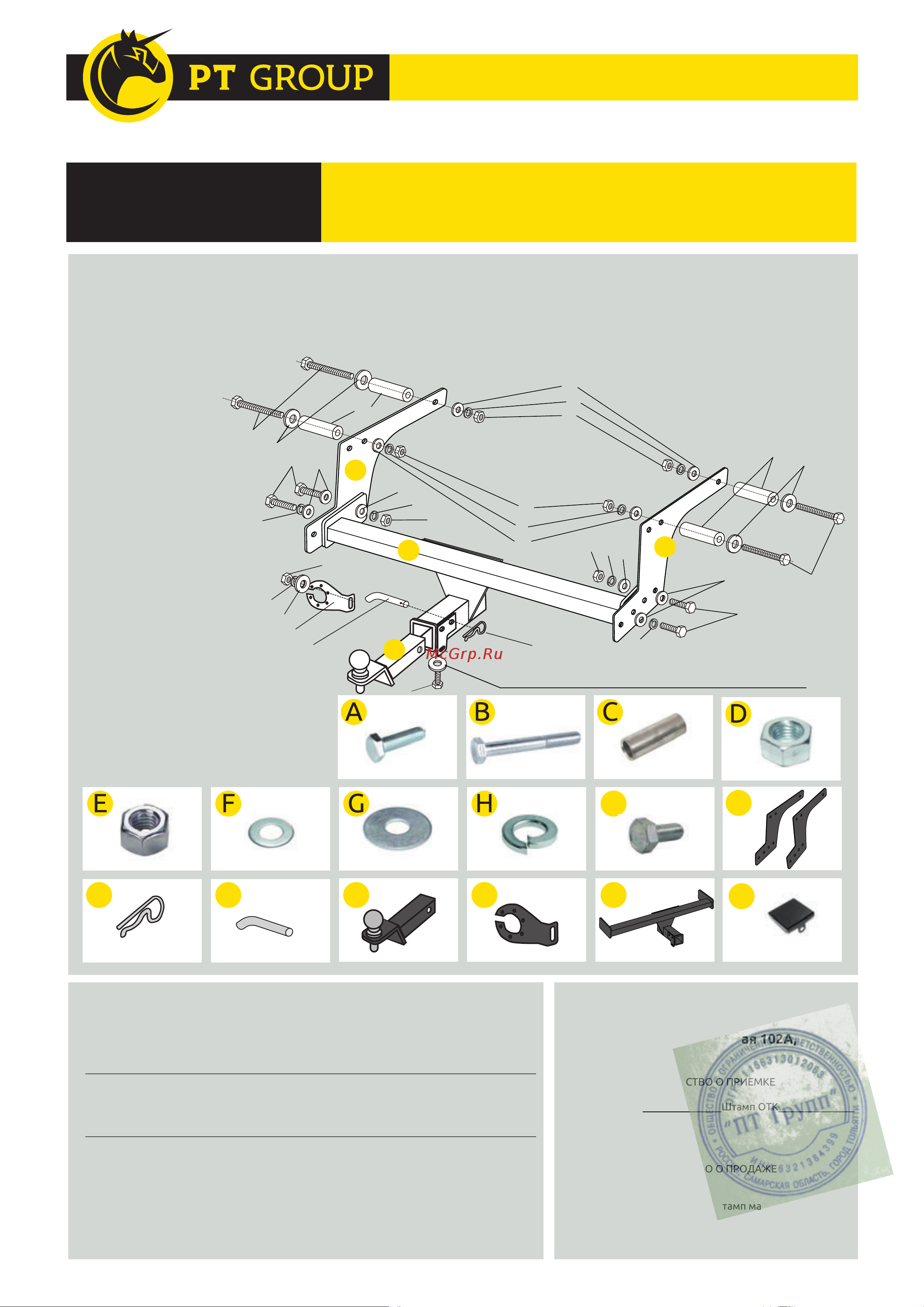

Комплектация

A) Болт М10х1,25х40 -- 4 шт.

B) Болт М10х90 -- 4 шт.

C) Втулка -- 4 шт.

D) Гайка М10х1,25 -- 2 шт.

E) Гайка М10 -- 5 шт.

F) Шайба М10 -- 10 шт.

G) Шайба

увеличенная М10 -- 6 шт.

H) Шайба гровер

М10 -- 9 шт.

I ) Болт

М10х20 -- 1 шт.

J) Кронштейн

боковой -- 2 шт.

K) Шплинт -- 1 шт.

L) Палец для фаркопа

гнутый -- 1 шт.

M) Съемный шар в сборе -- 1 шт.

N) Кронштейн розетки -- 1 шт.

P) Заглушка приеного отверстия ТСУ -- 1 шт.

) Кронштейн сварной -- 1 шт.

Требуемые инструменты

A) Ключ трещотка на 17 мм

B) Ключ рожковый на 17 мм.

C) Отвертка плоская.

D) Головка на 38 мм.

Паспорт изделия

Изделие изготовлено из стали • Сцепка и расцепка прицепа к ТС возможна одним человеком, без применения специальных

инструментов • Конструкция изделия обеспечивает выполнение сохранности характеристик и функционирование после замены

изнашивающихся деталей. Изнашиваемые детали взаимозаменяемы • Ограничения на использование механического сцепного

устройства и его элементов см. в данной инструкции • Усиление зоны крепления при установке изделия на ТС не требуется

При установке изделия на автомобиль шаровый наконечник не ухудшает видимость и не закрывает задний номерной знак.

Габаритные размеры изделия: 1025x582x403 мм.

Присоединительные размер: 215 мм.

Высота установки: 460 мм.

Максимальные углы поворота при установке

изделия на ТС составляют:

- в горизонтальной плоскости - 80 град.

- в вертикальной плоскости - 35 град.

Пространственное положение шарового наконечника

регламентировано ГОСТом Р 41.55-2005.

Требования к установке:

- Не устанавливать изделие на другую марку и модель автомобиля;

- Не устанавливать изделие в места не предусмотренные данной

инструкцией;

- Не подвергать изделие сварочным работам;

- Выполнять установку изделия строго руководствуясь данной

инструкцией по установке.

Требования к эксплуатации:

G - используется для крепления заглушки

- Не вставать на изделие;

- Не использовать изделие в качестве опоры для домкрата;

- Каждые 5 000 км подтягивать соед. элементы изделия;

- На неасфальтированном покрытии грузоподъемность

сокращается в 2 раза а скорость не должна

превышать 30 км/ч.

При установке изделия на ТС расстояние от центра шарового

наконечника до вертикальной плоскости проходящей через

наиболее удаленную назад крайнюю точку оборудования

составляет 100 мм.

Фаркоп не предназначен для установки багажных платформ с

креплением на шар, использовать платформу под американский

квадрат.

ООО «ПТ ГРУПП»

адрес: 445000, Самарская обл.

г. Тольятти, ул. Вокзальная 102А,

строение 1.

СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Дата упаковки Штамп ОТК_______________

СВИДЕТЕЛЬСТВО О ПРОДАЖЕ

Дата продажи______________Штамп магазина____________

Гарантийный срок 12 месяцев с даты розничной продажи.

Сохраняйте гарантийный талон в течении всего гарантийного срока.

ГАРАНТИЙНЫЙ ТАЛОН
