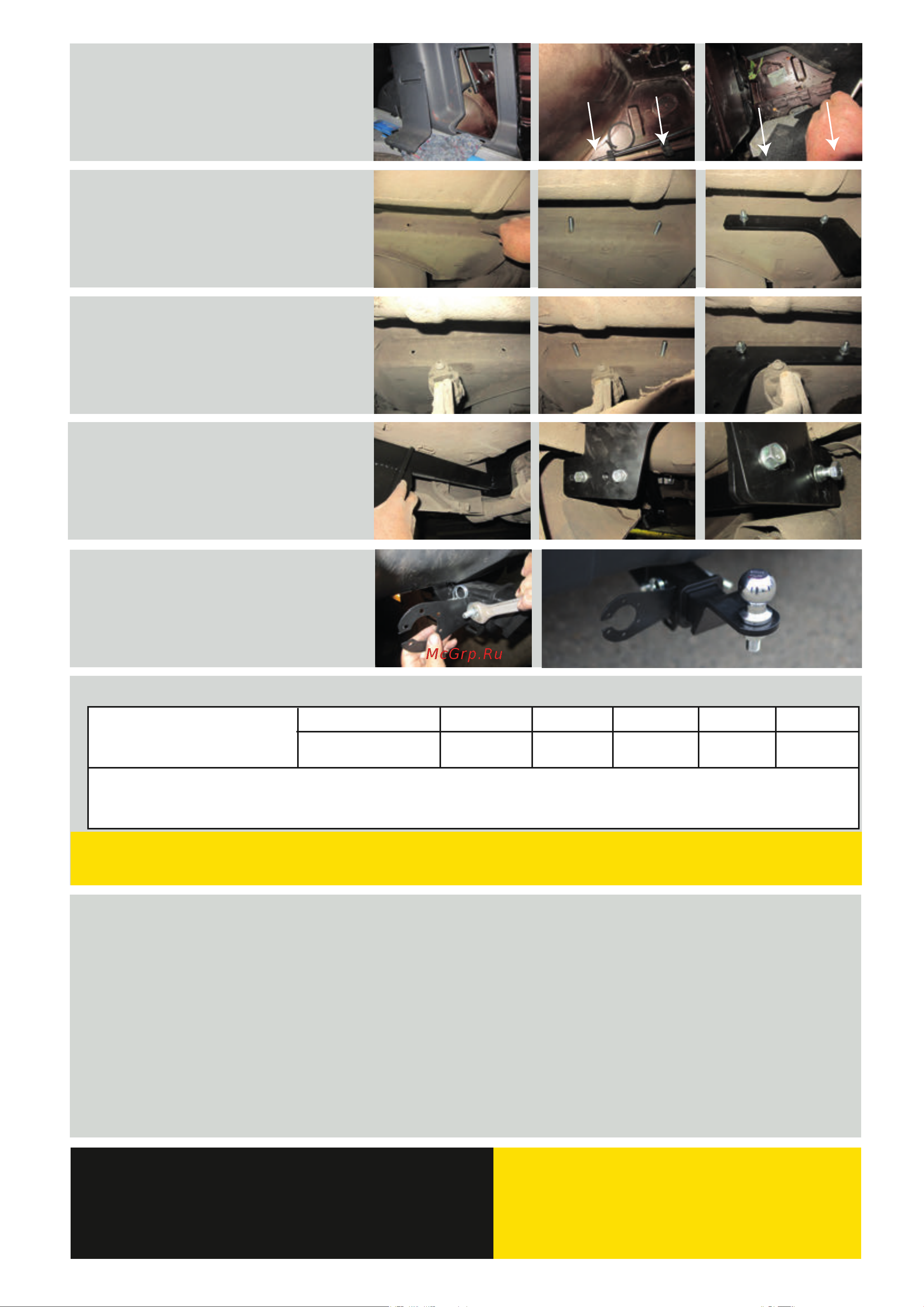

ШАГ 1.

ШАГ 2.

С помощью плоской отвертки

найдите скрытые в лонжероне

технологические отверстия. Проденьте

болты М10х90 с надетыми на них шайбами

и втулками в отверстия, через багажник

автомобиля. Закрепите кронштейн.

ШАГ 3.

Повторите шаг 2 с другой стороны

автомобиля. Крепёжные элементы

не затягивайте.

ВНИМАНИЕ! Кронштейны устанавливаются

гибом во внутрь автомобиля, на подходящие

отверстия!

Уберите резиновый коврик и фальш-

пол из багажника. Откройте нишу в правой

панели багажника. С помощью плоской

отвертки выньте из технологических

отверстий лонжерона две пластиковые

заглушки. Аналогично сделайте слева.

ШАГ 4.

ШАГ 5.

ООО «ПТ ГРУПП»

адрес: г. Тольятти, ул. Вокзальная 102А.

телефон технической службы поддержки

www.ptuning.ru

(звонок по россии бесплатный)

ТТип шара «Е»; ип соединения: шаровый; Диаметр сцепного шара: 50 мм.; Масса комплекта ТСУ 07011501: 13 кг.

Артикул

07011501

ТСУ

Duster /Kaptur/

Nissan Terrano

Установите кронштейн сварной

(центральную балку) на отверстия обеспечи-

вающие необходимый вылет фаркопа и

соедините его с боковыми кронштейнами с

помощью метизов из комплекта поставки.

Затяните крепёжные элементы.

Установите кронштейн крепления

розетки. Установите Шар в сборе.

Зафиксируйте Шар пальцем для фаркопа

(поз. L) и проденьте в него шплинт (поз. К).

Затяните нижний винт крепления (поз. I)

съёмного квадрата. Установка завершена.

заглушки

Тягово- сцепное устройство

( Renault Duster / Kaptur / Nissan Terrano)

предназначено для сцепки легкового автомобиля

с буксируемым прицепом полной массой до 1500 кг. Скорость автопоезда не должна превышать 80 км/ч.

Рекомендуемая заводом-автопроизводителем масса прицепа 725/1450 кг* (*для прицепа, оборудованного тормозами)

D(кH) S(кг) Т(кг)

С(кг)

А(кг)

8,4 75 1875 725/1450* 1600

D= (g*T*А)/(T+А) - горизонтальная сила, действующая между тягачом и прицепом; S - статическая вертикальная нагрузка на шар;

Т- технически допустимая максимальная масса тягача; С - допустимая масса прицепа по данным автопроизводителя (*для прицепа

оборудованного тормозами);

А - максимальная масса прицепа по данным производителя ТСУ.

8 (800) 200 77 92
