PT Group ТСУ съемный квадрат LADA Vesta/ Vesta SW/ Vesta SW Cross 2017- 01411501 LSC-17-991122.00 Инструкция к PT Group 1411501 LSC-17-991122.00 онлайн

PT Group ТСУ съемный квадрат LADA Vesta/ Vesta SW/ Vesta SW Cross 2017- 01411501 LSC-17-991122.00 Инструкция к PT Group 1411501 LSC-17-991122.00 онлайн
LADA Vesta /SW/
SW Cross 2017-
Тягово-сцепное устройство
(ТСУ) съемный квадрат. Арт. 01411501

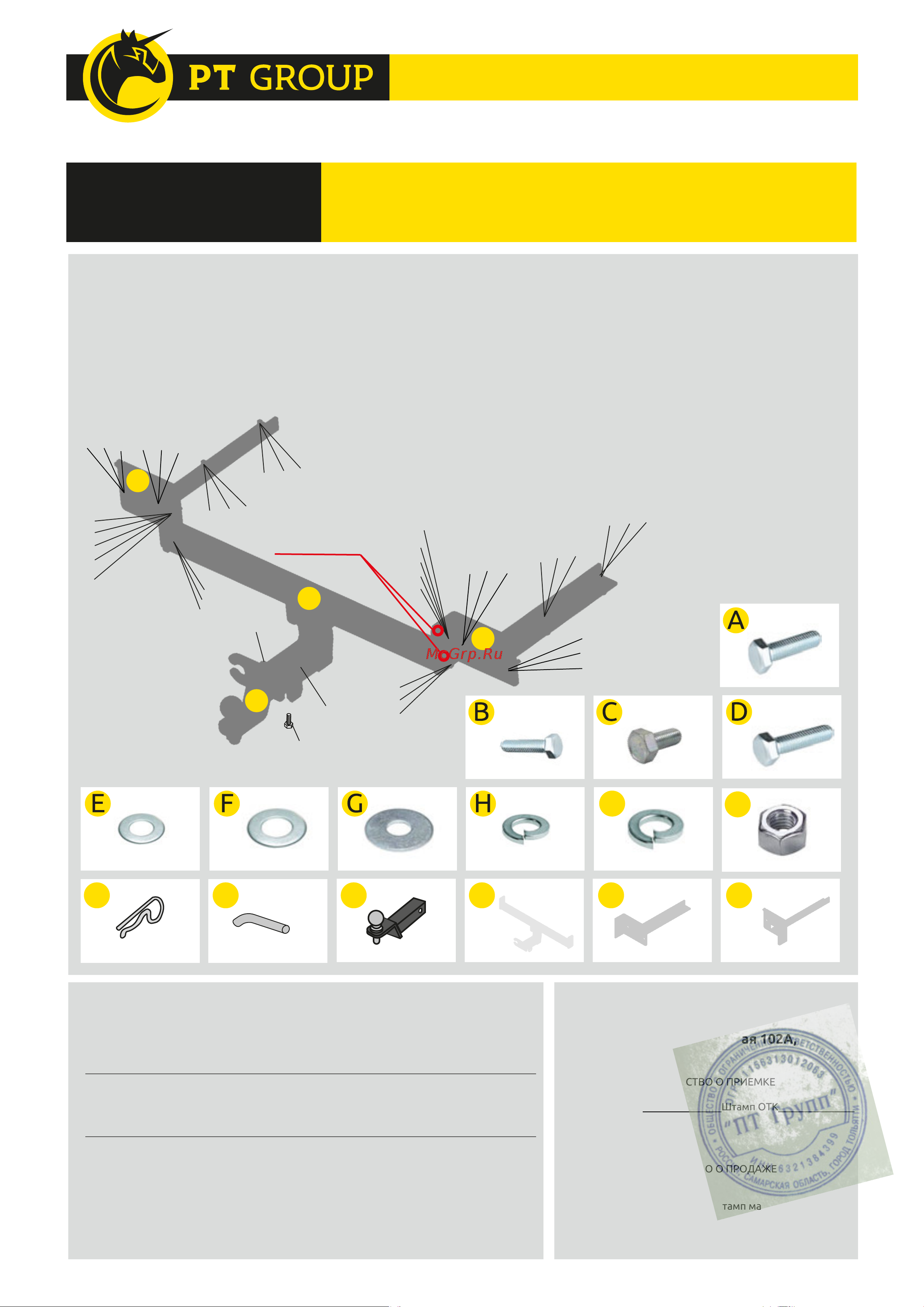

Комплектация
A) Болт М10x30x1,25 – 4 шт.
B) Болт М8x40 – 4 шт.
C) Болт М10х20 -- 1 шт.
D) Болт М10х40х1,25 – 4 шт.
E) Шайба 8 – 4 шт.
F) Шайба 10 – 6 шт.
G) Шайба увеличенная 10 – 4 шт.
H) Шайба гровер 8 – 4 шт.
I ) Шайба гровер 10 – 8 шт.
J) Гайка М10х1,25 – 2 шт.
K) Клипса – 1 шт.
L) Палец для фаркопа – 1 шт.
M) Шар в сборе – 1 шт.
N) Кронштейн центральный – 1 шт.
O) Кронштейн боковой правый – 1 шт.
P) Кронштейн боковой левый – 1 шт.
Требуемые инструменты
A) Ключ трещотка на 17 мм;
B) Ключ рожковый на 17 мм;
C) Ключ трещотка на 13 мм;
D) Ключ трещотка на 10 мм;
E) Ключ рожковый на 8 мм;
F) Отвертка плоская;
G) Ключ «Торкс» Т25;
H) Ключ «Торкс» Т30;
I ) Удлиннитель ключа трещотки;
J) Головка на 38 мм.
I
K L
M
N P
C
K
L
F
I
A
J
F
F
F
I
A
D
I
G
D
I
G
Отв. для седана
и универсала
J
F
I
A
D
B
B
H
E
H
E
I
G
D
I
G
F
I
A
M
N
P
O
B
H
E
B
H
E
J
Паспорт изделия
Изделие изготовлено из стали • Сцепка и расцепка прицепа к ТС возможна одним человеком, без применения специальных
инструментов • Конструкция изделия обеспечивает выполнение сохранности характеристик и функционирование после замены
изнашивающихся деталей. Изнашиваемые детали взаимозаменяемы • Ограничения на использование механического сцепного
устройства и его элементов см. в данной инструкции • Усиление зоны крепления при установке изделия на ТС не требуется
При установке изделия на автомобиль шаровый наконечник не ухудшает видимость и не закрывает задний номерной знак.
Габаритные размеры изделия: 1166x749x350 мм.
Присоединительные размер: 187 мм.
Высота установки: 400 мм.
Максимальные углы поворота при установке
изделия на ТС составляют:
- в горизонтальной плоскости - 70 град.
- в вертикальной плоскости - 30 град.
Пространственное положение шарового наконечника
регламентировано ГОСТом Р 41.55-2005.
Требования к установке:
- Не устанавливать изделие на другую марку и модель автомобиля;
- Не устанавливать изделие в места не предусмотренные данной
инструкцией;
- Не подвергать изделие сварочным работам;
- Выполнять установку изделия строго руководствуясь данной
инструкцией по установке.
Требования к эксплуатации:
O
- Не вставать на изделие;
- Не использовать изделие в качестве опоры для домкрата;
- Каждые 5 000 км подтягивать соед. элементы изделия;
- На неасфальтированном покрытии грузоподъемность
сокращается в 2 раза а скорость не должна
превышать 30 км/ч.
При установке изделия на ТС расстояние от центра шарового
наконечника до вертикальной плоскости проходящей через
наиболее удаленную назад крайнюю точку оборудования
составляет 90 мм.
Фаркоп не предназначен для установки багажных платформ с
креплением на шар, использовать платформу под американский
квадрат.
ООО «ПТ ГРУПП»
адрес: 445000, Самарская обл.
г. Тольятти, ул. Вокзальная 102А,
строение 1.
СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Дата упаковки Штамп ОТК_______________
СВИДЕТЕЛЬСТВО О ПРОДАЖЕ
Дата продажи______________Штамп магазина____________
Гарантийный срок 12 месяцев с даты розничной продажи.
Сохраняйте гарантийный талон в течении всего гарантийного срока.
ГАРАНТИЙНЫЙ ТАЛОН
