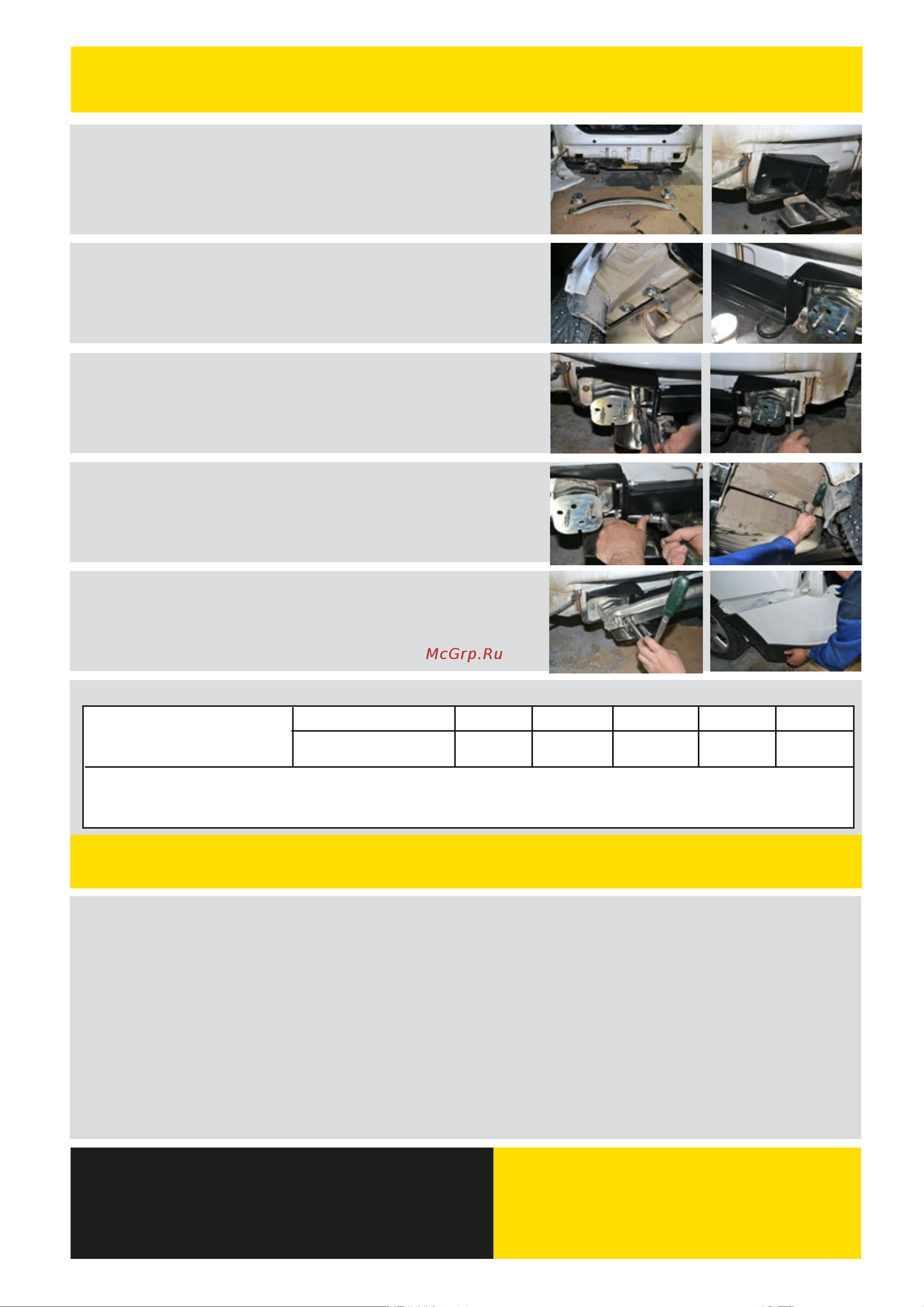

ШАГ 2. Закрепите кронштейны в нижней части лонжеронов болтами

М10x30 через шайбы увеличеннные 10 и гроверы 10. Болты не затягивать.

Установите центральный кронштейн (Поз. N) между боковыми крон-

штейнами и закрепите его с помощью болтов М10х40, через шайбы

10 с двух сторон, гроверы на 10 и гайки М10. Болты не затягивать.

ШАГ 5.

Установите усилитель заднего бампера на штатные метизы.

Установите задний бампер и задние фонари согласно инструкции по

ремонту автомобиля. Установите шар в сборе (Поз. M). Зафиксируйте

шар в сборе с помощью пальца с клипсой и фиксирующего болта (По

з. С)

Установка завершена.

ШАГ 4.

Затяните все болты в следующей последовательности: сначала

затяните кронштейны между собой, затем болты в нижней части лонжеронов,

потом болты крепления опор усилителя заднего бампера.

ШАГ 3.

Установите опоры усилителя заднего бампера с помощью

болтов М8х40, через шайбы гроверные на 8 и шайбы на 8.

Соединения не затягивать.

ШАГ 1.

С помощью плоской отвертки удалите пластиковые заглушки с

нижней части задних лонжеронов. В отверстия под опорами

усилителя заднего бампера вставьте боковые кронштейны (Поз. O,P)..

ООО «ПТ ГРУПП»

адрес: г. Тольятти, ул. Вокзальная 102А.

телефон технической службы поддержки

www.ptuning.ru

(звонок по россии бесплатный)

Тип соединения: шаровый; Диаметр сцепного шара: 50 мм.; Масса комплекта ТСУ 01301502: 13 кг.

Перед началом установки требуется демонтировать задние фонари, задний бампер, усилитель заднего бампера и

опоры усилителя заднего бампера согласно инструкции по ремонту автомобиля.

Установку ТСУ рекомендуется производить с помощником!

Артикул

01411501

ТСУ

LADA Vesta /SW/ SW Cross

Тягово-сцепное устройство ( Lada Vesta SW Cross) предназначено для сцепки легкового автомобиля с буксируемым

прицепом полной массой до 1500 кг. Скорость автопоезда не должна превышать 80 км/ч.

Рекомендуемая заводом-автопроизводителем масса прицепа 600/900 кг* (*для прицепа, оборудованного тормозами)

D(кH) S(кг) Т(кг)

С(кг)

А(кг)

7,8 75 1730 600/900* 1500

D= (g*T*А)/(T+А) - горизонтальная сила, действующая между тягачом и прицепом; S - статическая вертикальная нагрузка на шар;

Т- технически допустимая максимальная масса тягача; С - допустимая масса прицепа по данным автопроизводителя (*для прицепа

оборудованного тормозами);

А - максимальная масса прицепа по данным производителя ТСУ.

8 (800) 200 77 92

Тип соединения: шаровый; Тип шара «E»; Диаметр сцепного шара: 50 мм.; Масса комплекта ТСУ 01411501: 17,6 кг.
