PT Group ТСУ съемный квадрат KIA Sportage 2L 2016-/ HYUNDAI Tucson 2015- 06041501 Инструкция к PT Group 6041501 онлайн

KIA Sportage 2016 -

Hyundai Tucson 2015-

Тягово-сцепное устройство

(ТСУ) съемный квадрат. Арт. 06041501

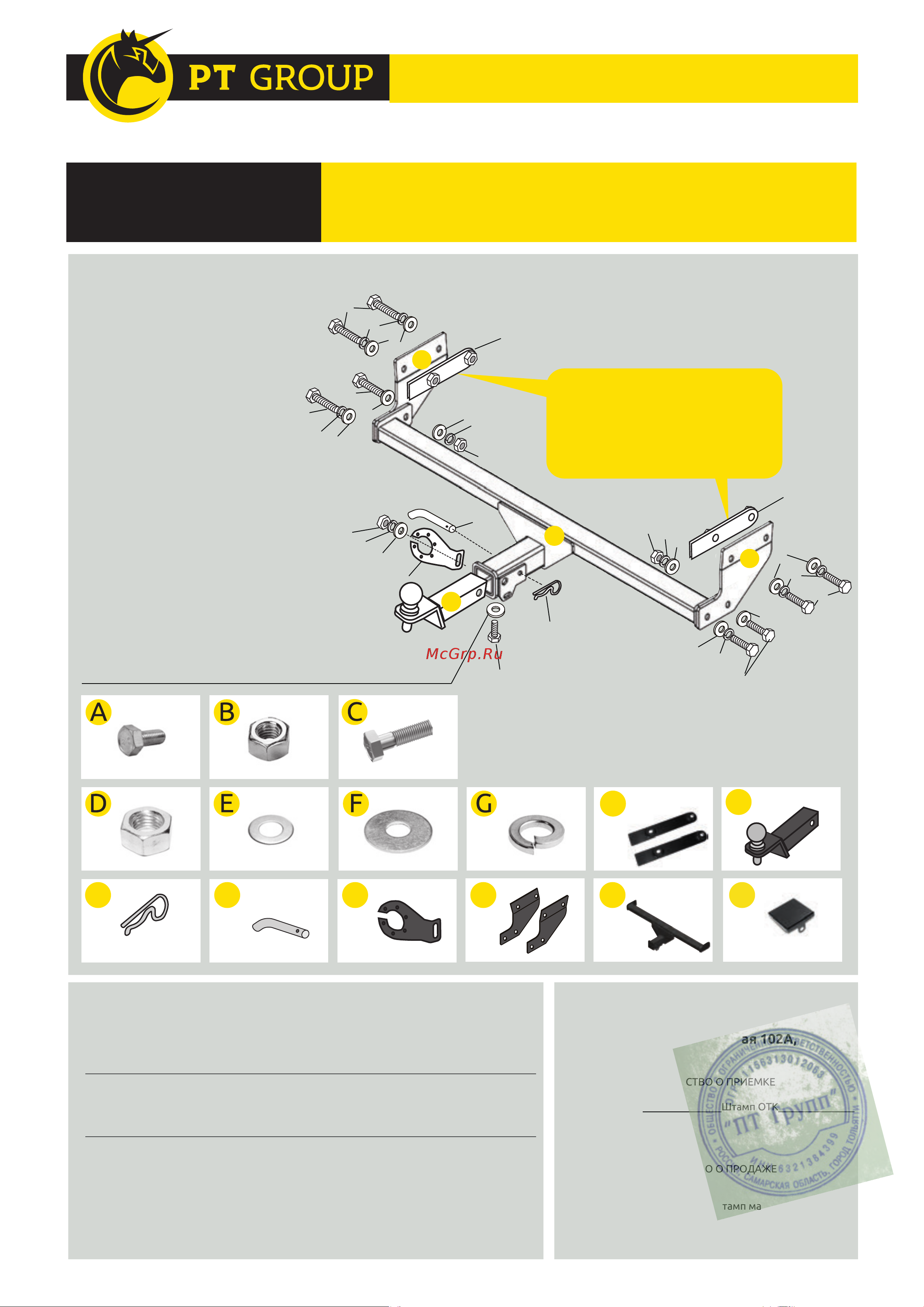

Комплектация

A) Болт М10х20 – 1 шт.

B) Гайка М10 – 1 шт.

C) Болт М10х40х1,25 – 8 шт.

D) Гайка М10х1,25 – 2 шт.

E) Шайба М10 – 1 шт.

F) Шайба увелич. М10 – 11 шт.

G) Шайба гровер М10 – 9 шт.

I ) Пластина закладная – 2 шт.

J) Съемный шар в сборе – 1 шт.

K) Шплинт пружинный – 1 шт.

L) Палец гнутый

гальванизированный – 1 шт.

M) Кронштейн розетки – 1 шт.

N) Кронштейн боковой – 2 шт.

O) Кронштейн сварной – 1 шт.

P) Заглушка для ТСУ -- 1 шт.

Требуемые инструменты

A) Ключ трещотка на 17 мм;

B) Ключ рожковый на 17 мм;

C) Ключ рожковый на 38 мм;

D) Отвертка плоская.

N O

Паспорт изделия

Изделие изготовлено из стали • Сцепка и расцепка прицепа к ТС возможна одним человеком, без применения специальных

инструментов • Конструкция изделия обеспечивает выполнение сохранности характеристик и функционирование после замены

изнашивающихся деталей. Изнашиваемые детали взаимозаменяемы • Ограничения на использование механического сцепного

устройства и его элементов см. в данной инструкции • Усиление зоны крепления при установке изделия на ТС не требуется

При установке изделия на автомобиль шаровый наконечник не ухудшает видимость и не закрывает задний номерной знак.

Габаритные размеры изделия: 1108x564x333 мм.

Присоединительные размер: 1005 мм.

Высота установки: 420 мм.

Максимальные углы поворота при установке

изделия на ТС составляют:

- в горизонтальной плоскости - 80 град.

- в вертикальной плоскости - 35 град.

Пространственное положение шарового наконечника

регламентировано ГОСТом Р 41.55-2005.

Требования к установке:

- Не устанавливать изделие на другую марку и модель автомобиля;

- Не устанавливать изделие в места не предусмотренные данной

инструкцией;

- Не подвергать изделие сварочным работам;

- Выполнять установку изделия строго руководствуясь данной

инструкцией по установке.

Требования к эксплуатации:

Поз. I не используется для

моделей с 2016 по 2018 г.

выпуска. Установка без

снятия бампера!

F - используется только для крепления заглушки

- Не вставать на изделие;

- Не использовать изделие в качестве опоры для домкрата;

- Каждые 5 000 км подтягивать соед. элементы изделия;

- На неасфальтированном покрытии грузоподъемность

сокращается в 2 раза а скорость не должна

превышать 30 км/ч.

При установке изделия на ТС расстояние от центра шарового

наконечника до вертикальной плоскости проходящей через

наиболее удаленную назад крайнюю точку оборудования

составляет 105 мм.

Фаркоп не предназначен для установки багажных платформ с

креплением на шар, использовать платформу под американский

квадрат.

ООО «ПТ ГРУПП»

адрес: 445000, Самарская обл.

г. Тольятти, ул. Вокзальная 102А,

строение 1.

СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Дата упаковки Штамп ОТК_______________

СВИДЕТЕЛЬСТВО О ПРОДАЖЕ

Дата продажи______________Штамп магазина____________

Гарантийный срок 12 месяцев с даты розничной продажи.

Сохраняйте гарантийный талон в течении всего гарантийного срока.

ГАРАНТИЙНЫЙ ТАЛОН
