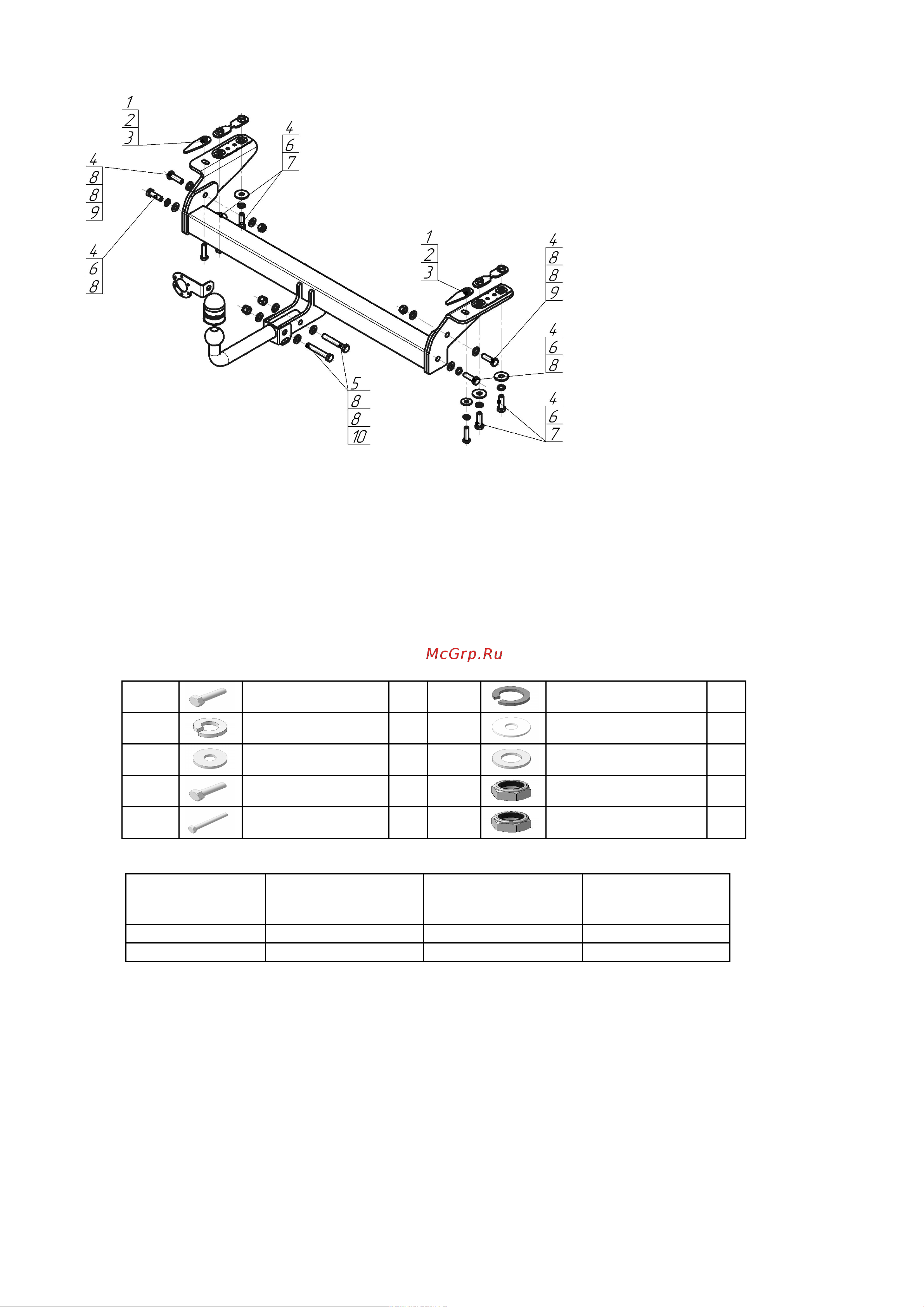

СХЕМА УСТАНОВКИ
Комплект крепежа
1
Болт DIN 933 – 8.8 10x040
2 шт
6
Шайба Гровера DIN 127 M12
средняя серия
6 шт
2
Шайба Гровера DIN 127 В
M10, средняя серия
2 шт
7
Шайба кузов. DIN 9021 M 12
увеличенная
4 шт
3
Шайба кузов. DIN 9021 M 10
2 шт
8
Шайба DIN 125 M12
10 шт
4
Болт DIN 933 – 8.8
12х1,75x40
8 шт
9
Гайка DIN 985 М12х1,75
самоконтрящаяся
2 шт
5
Болт М12х1,25х80
2 шт
10
Гайка DIN 982 М12х1,25
самоконтрящаяся
2 шт
Момент затяжки резьбовых соединений классом прочности 8.8
Момент затяжки, Н∙м
Номинальный диаметр
резьбы, мм
Момент затяжки, Н∙м
45
14
122
77
16
185
ПОРЯДОК УСТАНОВКИ
Установку ТСУ допускается производить только в сертифицированных установочных центрах.
1. В штатные отверстия в лонжеронах автомобиля установить закладные резьбовые планки. Задние планки (с резьбой
М10) удобно закладывать через соседнее отверстие большего диаметра.
2. Прикрепить боковые кронштейны к планкам при помощи болтов М10х40 с шайбами и гр. шайбами 10 и болтов М12х40
с шайбами и гр. шайбами 12.
3. Закрепить балку ТСУ между боковыми кронштейнами при помощи болтов М12х40, гаек М12 с шайбами и гр. шайбами
12.
4. Установить шар и подрозетник, затянуть все крепёжные элементы с необходимым усилием.
5. Выполнить электромонтаж розетки световой сигнализации.
