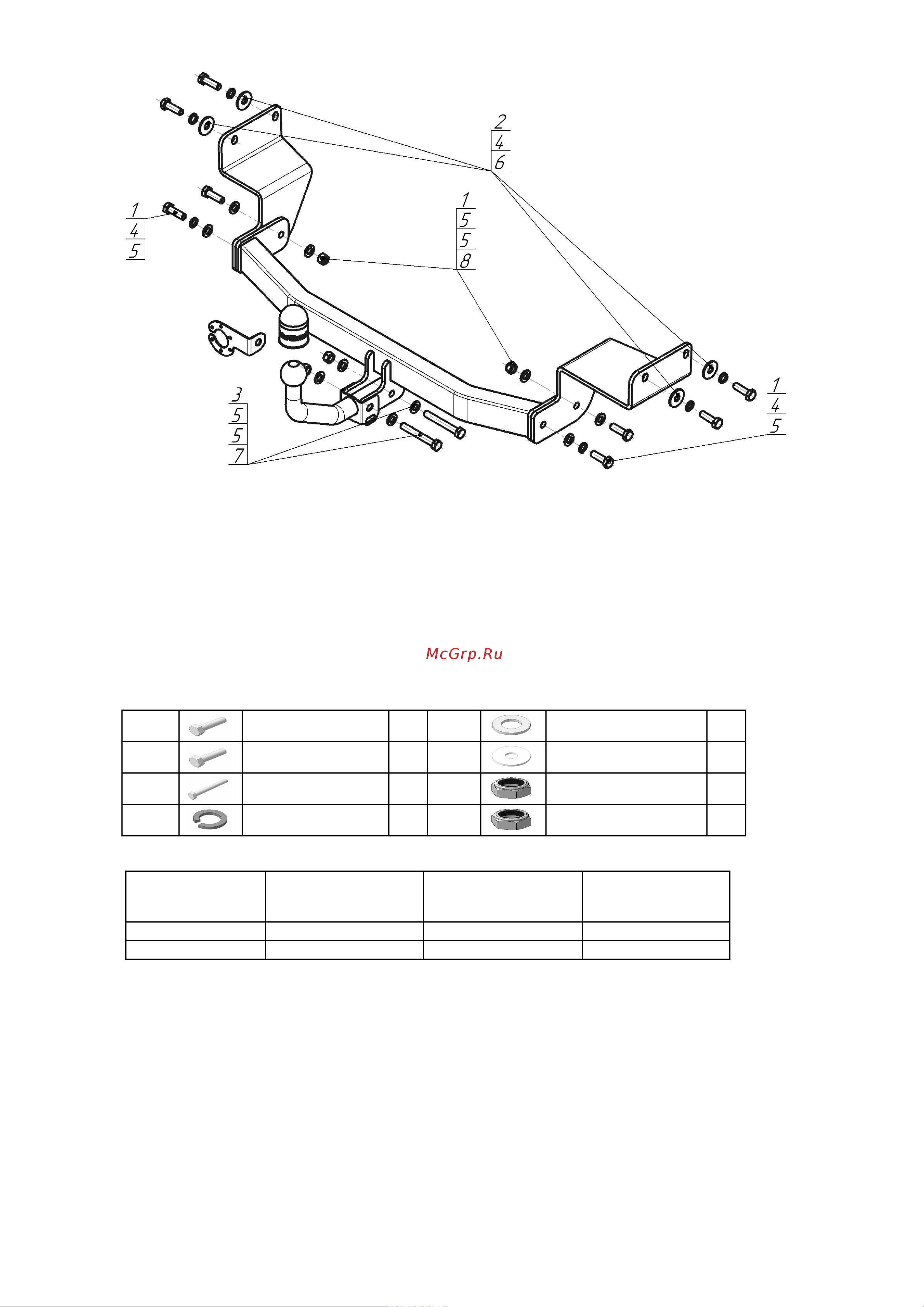

СХЕМА УСТАНОВКИ

Комплект крепежа

Болт DIN 933 – 8.8

12х1,75x40

4 шт

Шайба DIN 125 M12

10 шт

Болт DIN 960 12x1,25x40

4 шт

Шайба кузов. DIN 9021 M 12

увеличенная

4 шт

Болт М12х1,25х80

2 шт

Гайка DIN 982 М12х1,25

самоконтрящаяся

2 шт

Шайба Гровера DIN 127

M12

6 шт

Гайка DIN 985 М12х1,75

самоконтрящаяся

2 шт

Момент затяжки резьбовых соединений классом прочности 8.8

Номинальный

диаметр резьбы,

мм

Момент затяжки, Н∙м

Номинальный диаметр

резьбы, мм

Момент затяжки, Н∙м

122

185

ПОРЯДОК УСТАНОВКИ

Установку ТСУ допускается производить только в сертифицированных установочных центрах.

1. Закрепить боковые кронштейны ТСУ в штатные резьбовые отверстия в лонжеронах автомобиля болтами

М12х40х1,25 с шайбами и гр. шайбами 12.

2. Закрепить балку ТСУ к кронштейнам болтами М12х40 с шайбами и гр. шайбами 12, а также гайками М12,

предварительно сделав вырез в бампере.

3. Установить на ТСУ шар и подрозетник, затянуть все крепёжные элементы с необходимым усилием.

4. Выполнить электромонтаж розетки световой сигнализации.
