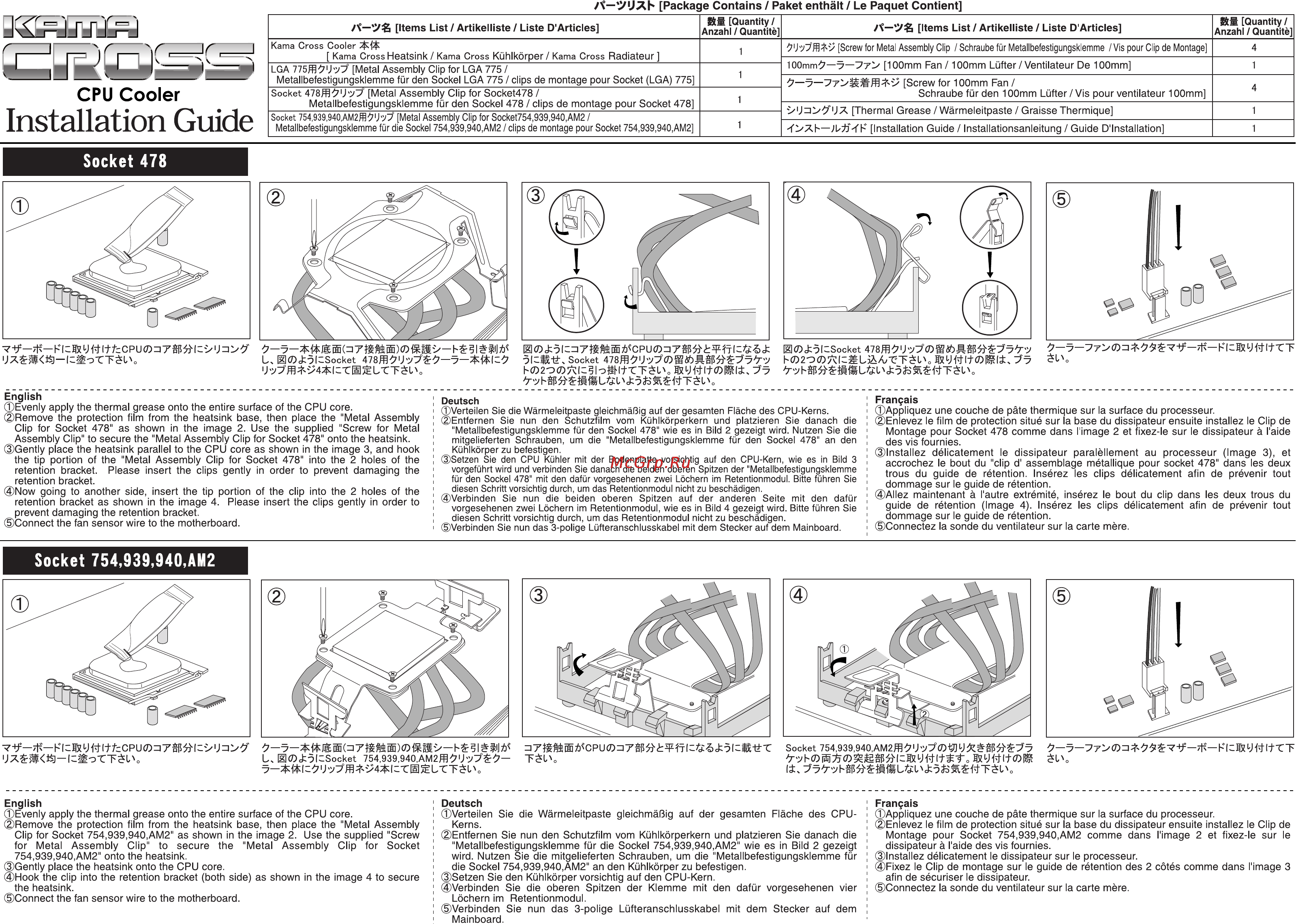

A yjXb Package Contains Paket enthält Le Paquet Contient t Items List Artikelliste Liste D Articles Kama Cross Cooler T Kama Cross Heatsink Kama Cross Kühlkörper Kama Cross Radiateur CPU Cooler Installation Guide SB Quantity Anzahl Quantité 1 Items List Artikelliste Liste D Articles Screw for Métal Assembly Clip Schraube für Metallbefestigungsklemme Vis pour Clip de Montage 1 Socket 478 X0 77 Metal Assembly Clip for Socket478 Metallbefestigungsklemme für den Sockel 478 clips de montage pour Socket 478 1 Socket 754 939 940 AlMX JvX Metal Assembly Clip for Socket754 939 940 AM2 Metallbefestigungsklemme für die Sockel 754 939 940 AM2 clips de montage pour Socket 754 939 940 AM2 1 4 1 1OOmmX Z 100mm Fan 100mm Lüfter Ventilateur De 100mm LGA 775ffi 7 U Metal Assembly Clip for LGA 775 Metallbefestigungsklemme für den Sockel LGA 775 clips de montage pour Socket LGA 775 SB Quantity Anzahl Quantité ÿ Screw for 100mm Fan Schraube für den 100mm Lüfter Vis pour ventilateur 100mm 4 Uzi X X Thermal Grease Wârmeleitpaste Graisse Thermique 1 OXF Installation Guide Installationsanleitung Guide D Installation 1 Socket 478 V T FiZlxU fcCPUO T Z U l UX B iZ oTT 0o L 00 Socket iZ 7 U ffl lcTBÆL CTèl o English Evenly apply the thermal grease onto the entire surface of the CPU core Remove the protection film from the heatsink base then place the Metal Assembly Clip for Socket 478 as shown in the image 2 Use the supplied Screw for Metal Assembly Clip to secure the Metal Assembly Clip for Socket 478 onto the heatsink Gently place the heatsink parallel to the CPU core as shown in the image 3 and hook the tip portion of the Metal Assembly Clip for Socket 478 into the 2 holes of the retention bracket Please insert the clips gently in order to prevent damaging the retention bracket Now going to another side insert the tip portion of the clip into the 2 holes of the retention bracket as shown in the image 4 Please insert the clips gently in order to prevent damaging the retention bracket Connect the fan sensor wire to the motherboard 0T5lZ 7fWm PU03TW bWlzk 6T iZÄ Socket 478fflXlJ 0 ÔÔMnP ÎTTT b ooAizsio itTTèUo rm J b a 5 11 S L I T 7 T I O 0 T51Z Socket 478ffi Jc Z ÄMT v T TT y F02O0 Z LàÀ UTTÉL IXUtt 0 J F HI ÎÜ W LÆL T 7 fc T ÈI o X T X7 0 1TXX V KlZ y WCT ÉOo Deutsch Français Verteilen Sie die Wärmeleitpaste gleichmäßig auf der gesamten Fläche des CPU Kerns Entfernen Sie nun den Schutzfilm vom Kühlkörperkern und platzieren Sie danach die Metallbefestigungsklemme für den Sockel 478 wie es in Bild 2 gezeigt wird Nutzen Sie die mitgelieferten Schrauben um die Metallbefestigungsklemme für den Sockel 478 an den Kühlkörper zu befestigen Setzen Sie den CPU Kühler mit der Bodenplatte vorsichtig auf den CPU Kern wie es in Bild 3 vorgeführt wird und verbinden Sie danach die beiden oberen Spitzen der Metallbefestigungsklemme für den Sockel 478 mit den dafür vorgesehenen zwei Löchern im Retentionmodul Bitte führen Sie diesen Schritt vorsichtig durch um das Retentionmodul nicht zu beschädigen Verbinden Sie nun die beiden oberen Spitzen auf der anderen Seite mit den dafür vorgesehenen zwei Löchern im Retentionmodul wie es in Bild 4 gezeigt wird Bitte führen Sie diesen Schritt vorsichtig durch um das Retentionmodul nicht zu beschädigen Verbinden Sie nun das 3 polige Lüfteranschlusskabel mit dem Stecker auf dem Mainboard Appliquez une couche de pâte thermique sur la surface du processeur Enlevez le film de protection situé sur la base du dissipateur ensuite installez le Clip de Montage pour Socket 478 comme dans l image 2 et fixez le sur le dissipateur à l aide des vis fournies Installez délicatement le dissipateur paralèllement au processeur Image 3 et accrochez le bout du clip d assemblage métallique pour socket 478 dans les deux trous du guide de rétention Insérez les clips délicatement afin de prévenir tout dommage sur le guide de rétention Allez maintenant à l autre extrémité insérez le bout du clip dans les deux trous du guide de rétention Image 4 Insérez les clips délicatement afin de prévenir tout dommage sur le guide de rétention Connectez la sonde du ventilateur sur la carte mère Socket 754 939 940 AM2 V f K Kl ZIX U fc C PU 0 UX B Z oTTÈ0o TZ J zi Us 0T ZSocket 754 939 940 AMZffiX J V X 37ÎW CPU0 i7 fîlz T 0O Socket 754 939 94O AM2ffiXlJ T 0t J T s 7 T Vb0WÆ0 lZlXU o IXU 0 0 1 TXX V KIZIX IJ TT English Deutsch Français Evenly apply the thermal grease onto the entire surface of the CPU core Remove the protection film from the heatsink base then place the Metal Assembly Clip for Socket 754 939 940 AM2 as shown in the image 2 Use the supplied Screw for Metal Assembly Clip to secure the Metal Assembly Clip for Socket 754 939 940 AM2 onto the heatsink Gently place the heatsink onto the CPU core Hook the clip into the retention bracket both side as shown in the image 4 to secure the heatsink Connect the fan sensor wire to the motherboard Verteilen Sie die Wärmeleitpaste gleichmäßig auf der gesamten Fläche des CPUKerns Entfernen Sie nun den Schutzfilm vom Kühlkörperkern und platzieren Sie danach die Metallbefestigungsklemme für die Sockel 754 939 940 AM2 wie es in Bild 2 gezeigt wird Nutzen Sie die mitgelieferten Schrauben um die Metallbefestigungsklemme für die Sockel 754 939 940 AM2 an den Kühlkörper zu befestigen Setzen Sie den Kühlkörper vorsichtig auf den CPU Kern Verbinden Sie die oberen Spitzen der Klemme mit den dafür vorgesehenen vier Löchern im Retentionmodul Verbinden Sie nun das 3 polige Lüfteranschlusskabel mit dem Stecker auf dem Mainboard Appliquez une couche de pâte thermique sur la surface du processeur Enlevez le film de protection situé sur la base du dissipateur ensuite installez le Clip de Montage pour Socket 754 939 940 AM2 comme dans l image 2 et fixez le sur le dissipateur à l aide des vis fournies Installez délicatement le dissipateur sur le processeur Fixez le Clip de montage sur le guide de rétention des 2 côtés comme dans l image 3 afin de sécuriser le dissipateur Connectez la sonde du ventilateur sur la carte mère
