Scythe Kama Cross [2/2] Cooler fan

Содержание

Похожие устройства

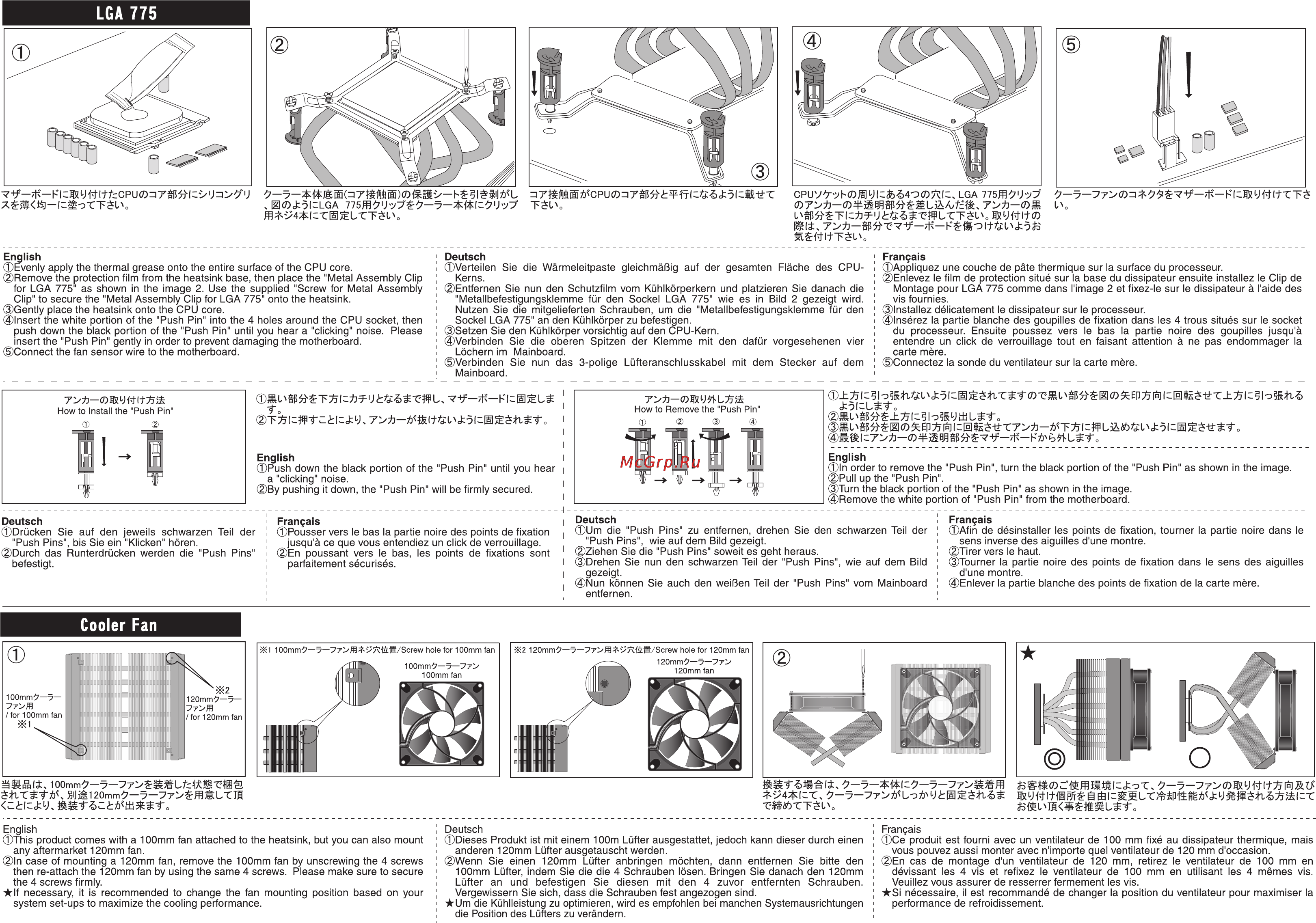

LGA 775 CPUy bOJIly fc 4O0 s TfêMS PUOziTâl èWl â LGA 775ffl 7U 07 0 iS I5 ë UÂ f fé TÈLAo OGLGA 775ffl 7U y7 7 7 7 7 0 Z1 7 V f 7H tWWT T L o ffi 4 CTg LXT LV MÉWtTèl o English Deutsch Français Evenly apply the thermal grease onto the entire surface of the CPU core Remove the protection film from the heatsink base then place the Metal Assembly Clip for LGA 775 as shown in the image 2 Use the supplied Screw for Metal Assembly Clip to secure the Metal Assembly Clip for LGA 775 onto the heatsink Gently place the heatsink onto the CPU core Insert the white portion of the Push Pin into the 4 holes around the CPU socket then push down the black portion of the Push Pin until you hear a clicking noise Please insert the Push Pin gently in order to prevent damaging the motherboard Connect the fan sensor wire to the motherboard Verteilen Sie die Wärmeleitpaste gleichmäßig auf der gesamten Fläche des CPUKerns Entfernen Sie nun den Schutzfilm vom Kühlkörperkern und platzieren Sie danach die Metallbefestigungsklemme für den Sockel LGA 775 wie es in Bild 2 gezeigt wird Nutzen Sie die mitgelieferten Schrauben um die Metallbefestigungsklemme für den Sockel LGA 775 an den Kühlkörper zu befestigen Setzen Sie den Kühlkörper vorsichtig auf den CPU Kern Verbinden Sie die oberen Spitzen der Klemme mit den dafür vorgesehenen vier Löchern im Mainboard Verbinden Sie nun das 3 polige Lüfteranschlusskabel mit dem Stecker auf dem Mainboard Appliquez une couche de pâte thermique sur la surface du processeur Enlevez le film de protection situé sur la base du dissipateur ensuite installez le Clip de Montage pour LGA 775 comme dans l image 2 et fixez le sur le dissipateur à l aide des vis fournies Installez délicatement le dissipateur sur le processeur Insérez la partie blanche des goupilles de fixation dans les 4 trous situés sur le socket du processeur Ensuite poussez vers le bas la partie noire des goupilles jusqu à entendre un click de verrouillage tout en faisant attention à ne pas endommager la carte mère Connectez la sonde du ventilateur sur la carte mère fo bWLÎto Deutsch English English Push down the black portion of the Push Pin until you hear a clicking noise By pushing it down the Push Pin will be firmly secured In order to remove the Push Pin turn the black portion of the Push Pin as shown in the image Pull up the Push Pin Turn the black portion of the Push Pin as shown in the image Remove the white portion of Push Pin from the motherboard Français Drücken Sie auf den jeweils schwarzen Teil der Push Pins bis Sie ein Klicken hören Durch das Runterdrücken werden die Push Pins befestigt Pousser vers le bas la partie noire des points de fixation jusqu à ce que vous entendiez un click de verrouillage En poussant vers le bas les points de fixations sont parfaitement sécurisés Deutsch Français Um die Push Pins zu entfernen drehen Sie den schwarzen Teil der Push Pins wie auf dem Bild gezeigt Ziehen Sie die Push Pins soweit es geht heraus Drehen Sie nun den schwarzen Teil der Push Pins wie auf dem Bild gezeigt Nun können Sie auch den weißen Teil der Push Pins vom Mainboard entfernen Afin de désinstaller les points de fixation tourner la partie noire dans le sens inverse des aiguilles d une montre Tirer vers le haut Tourner la partie noire des points de fixation dans le sens des aiguilles d une montre Enlever la partie blanche des points de fixation de la carte mère Cooler Fan 2 120mm7 7 7T ffl4 VA fö Screw hole for 120mm fan 1 100mm7 7 V77ii Screw hole for 100mm fan 100mm7 T 100mm fan English This product comes with a 100mm fan attached to the heatsink but you can also mount any aftermarket 120mm fan In case of mounting a 120mm fan remove the 100mm fan by unscrewing the 4 screws then re attach the 120mm fan by using the same 4 screws Please make sure to secure the 4 screws firmly If necessary it is recommended to change the fan mounting position based on your system set ups to maximize the cooling performance Deutsch Dieses Produkt ist mit einem 100m Lüfter ausgestattet anderen 120mm Lüfter ausgetauscht werden Wenn Sie einen 120mm Lüfter anbringen möchten 100mm Lüfter indem Sie die die 4 Schrauben lösen Lüfter an und befestigen Sie diesen mit den Vergewissern Sie sich dass die Schrauben fest angezogen sind Um die Kühlleistung zu optimieren wird es empfohlen die Position des Lüfters zu verändern jedoch kann dieser durch einen dann entfernen Sie bitte den Bringen Sie danach den 120mm 4 zuvor entfernten Schrauben bei manchen Systemausrichtungen Français Ce produit est fourni avec un ventilateur de 100 mm fixé au dissipateur thermique mais vous pouvez aussi monter avec n importe quel ventilateur de 120 mm d occasion En cas de montage d un ventilateur de 120 mm retirez le ventilateur de 100 mm en dévissant les 4 vis et refixez le ventilateur de 100 mm en utilisant les 4 mêmes vis Veuillez vous assurer de resserrer fermement les vis Si nécessaire il est recommandé de changer la position du ventilateur pour maximiser la performance de refroidissement
