17
WWW.ZALMAN.COM

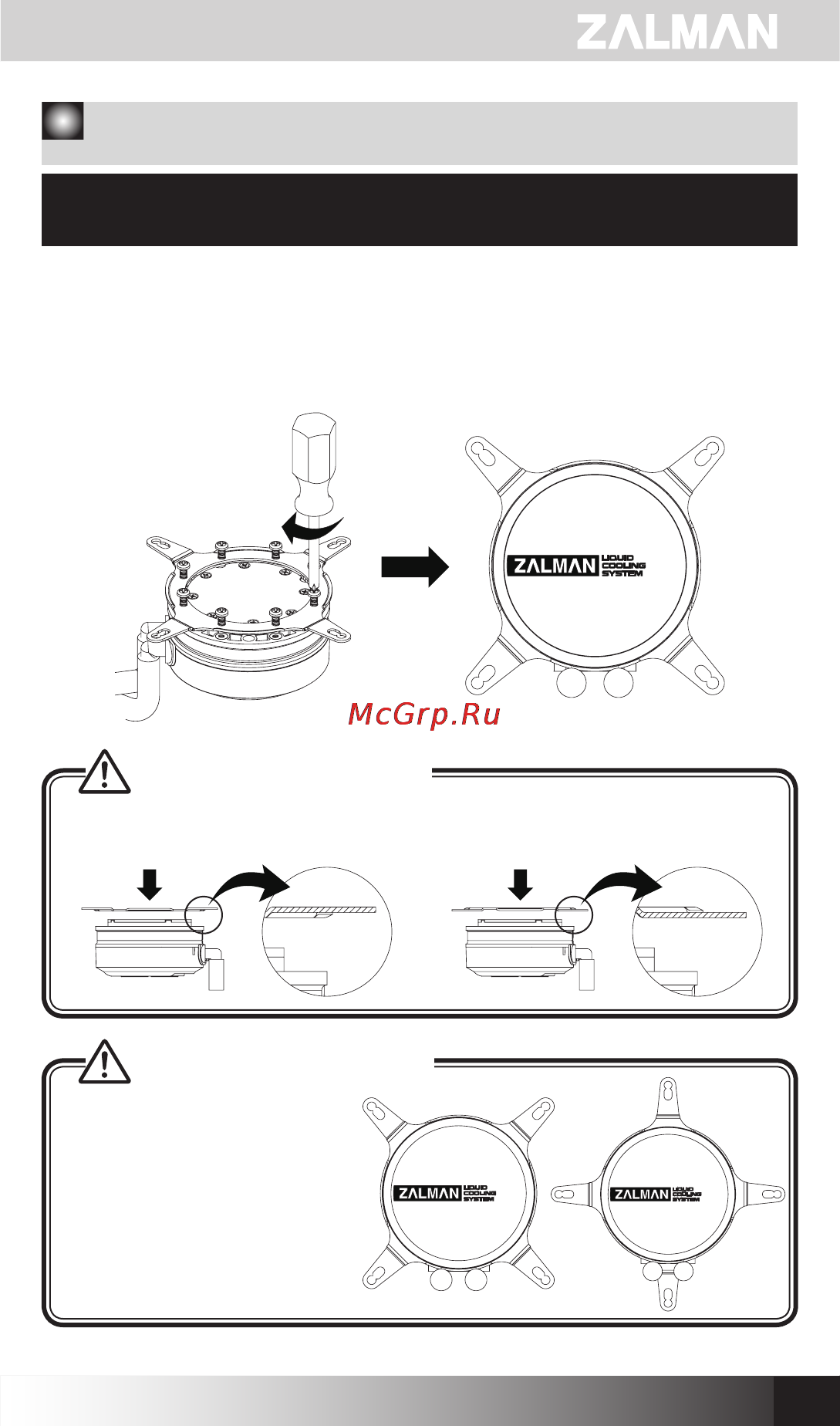

5. Water block installation / Installation de bloc d’eau / Cómo instalar
bloque de agua
A. Socket Clip Installation / Installation de la pince de socket / Cómo instalar
Grapas de cada casquillo
1) Intel Socket Clip Installation / Méthodes d'installation / Instalación
■ Install the Intel clip on the water block base with the silver bolt C (3mm)
■ Installez le clip Intel sur la base du bloc de l'eau avec le
Boulon argenté C
(3mm)
■ Fije la grapa Intel a la base del bloque de agua con el
Perno plateado C
(3mm).
■
Please beware of the clip direction when installing
■
Gardez la direction du clip vers le haut lors
du montage
■
Por favor tenga cuidado con la dirección de instalación de grapa
O
X
Caution / Attention / precaución
■
Please beware of the clip hole direction
when installing
■
Gardez la direction du clip trou vers le
haut lors du montage
■
Por favor tenga cuidado con la dirección
de instalación de grapa agujero
Caution / Attention / precaución
O
