29
WWW.ZALMAN.COM
4. Vorsichtsmaßnahmen vor der Installation
/ 安装前确认事项 /
Requisitos de instalação

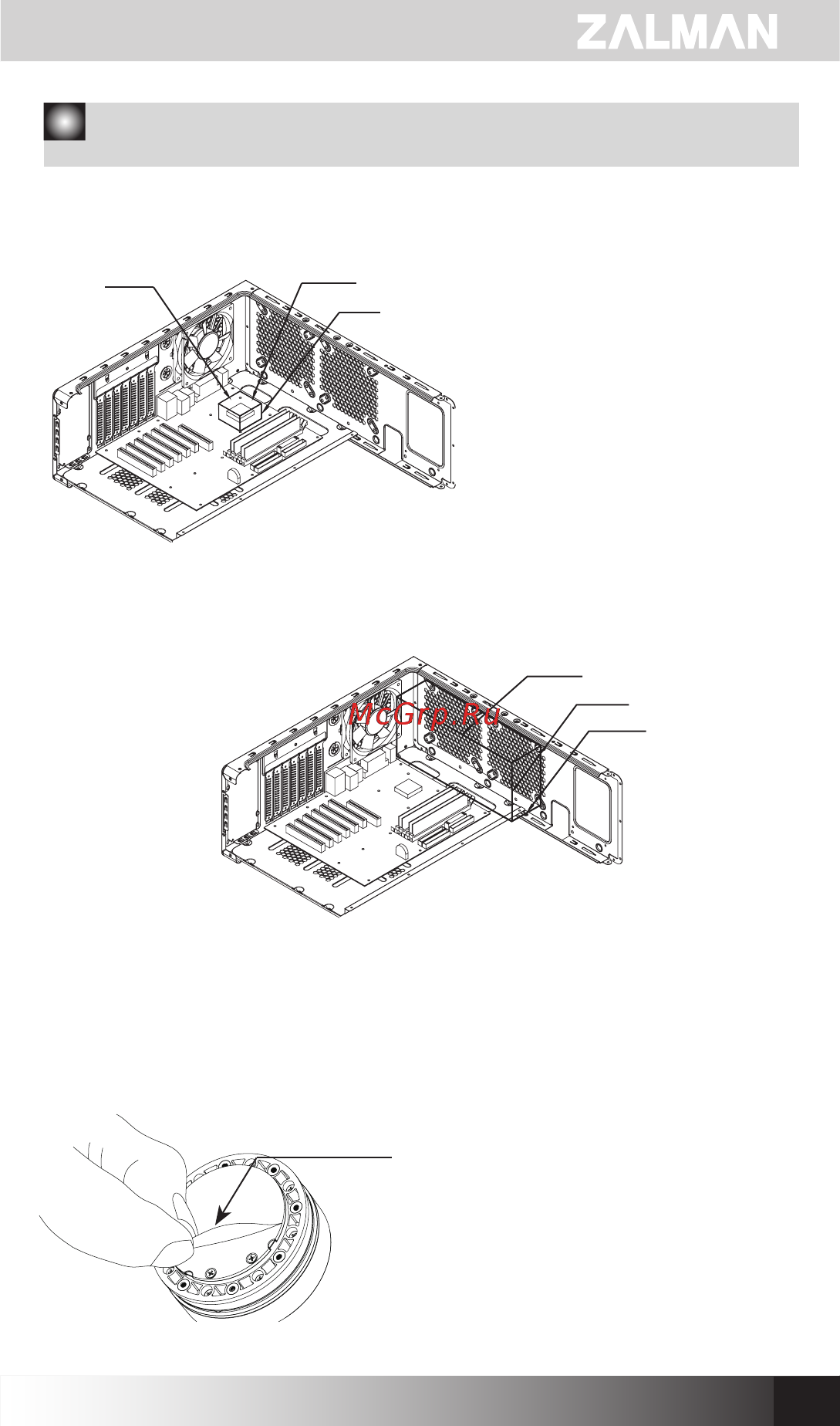

3) Schutzfolie von dem Wasser-Block entfernen / 去除Water Block(水冷头)
的保护膜 / Retire a película de proteção de bloco de água
■ Die untere Schutzfolie des Wasser-Blocks
entfernen, wie in der Abbildung dargestellt
■ 请按照图片所示去除Water Block（水冷头）
下方的底座保护膜
■ Retire a película de protecção de base na
parte inferior do bloco de água, como
mostrado na gura en la gura.
protective lm
保护膜
película protectora
274mm
122mm
65mm
■
Übergri von benachbarten Bauteilen vermeiden
■
确认剩余空间以确保与周边设备无干扰
■
Requerimiento de espacio para que no hay interferencia con las partes periféricas
2) Heizkörper Platzbedarf berücksichtigen / 确认散热器安装空间 / Requisitos de
espaço para o radiador
1) Kühler Platzbedarf berücksichtigen / 确认水冷头安装空间 / Requisitos de espaço
para o bloco de água
■
Übergri von benachbarten
Bauteilen vermeiden
■
确认剩余空间以确保与周边设备无干扰
■
Verique se há espaço suciente para
não interferir com os componentes
periféricos
40mm
75mm
