2
2. ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1. Основные параметры станка приведены в таблице 1
Таблица 1.
Наименование параметра Значение параметра
Номинальное напряжение питания, В 220 ± 22
Частота сети, Гц 50
Род тока переменный, однофазный
Номинальная потребляемая мощность двигателя, Вт 400
Тип двигателя коллекторный
Частота вращения шпинделя, об/мин 0 -1100, 0-2500
Максимальное расстояние между центрами станка, мм 300
Диаметр сквозного отверстия шпинделя, мм 20
Конус шпинделя
Морзе №3
Конус задней бабки
Морзе №2
Ход поперечного суппорта, мм 65
Ход поворотного суппорта, мм 35
Шаг нарезаемой резьбы, мм 0,4 -2.0
Рекомендуемая глубина точения за один проход, мм 0,1
Максимальная глубина точения за один проход, мм 0,2
Диаметр обработки над станиной, мм 180
Диаметр патрона, мм 80
Биение шпинделя (радиальное), мм 0,02
Габариты станка, мм 850х305х320
Уровень звука, дБА не более 80
Масса, кг 37
2.1.1. По электробезопасности станок модели "КОРВЕТ 400" соответствует I классу защиты от поражения электрическим
током.
В связи постоянным совершенствованием технических характеристик моделей оставляем за собой право вносить
изменения в конструкцию. При необходимости информация об этом будет прилагаться отдельным листом к
«Руководству»

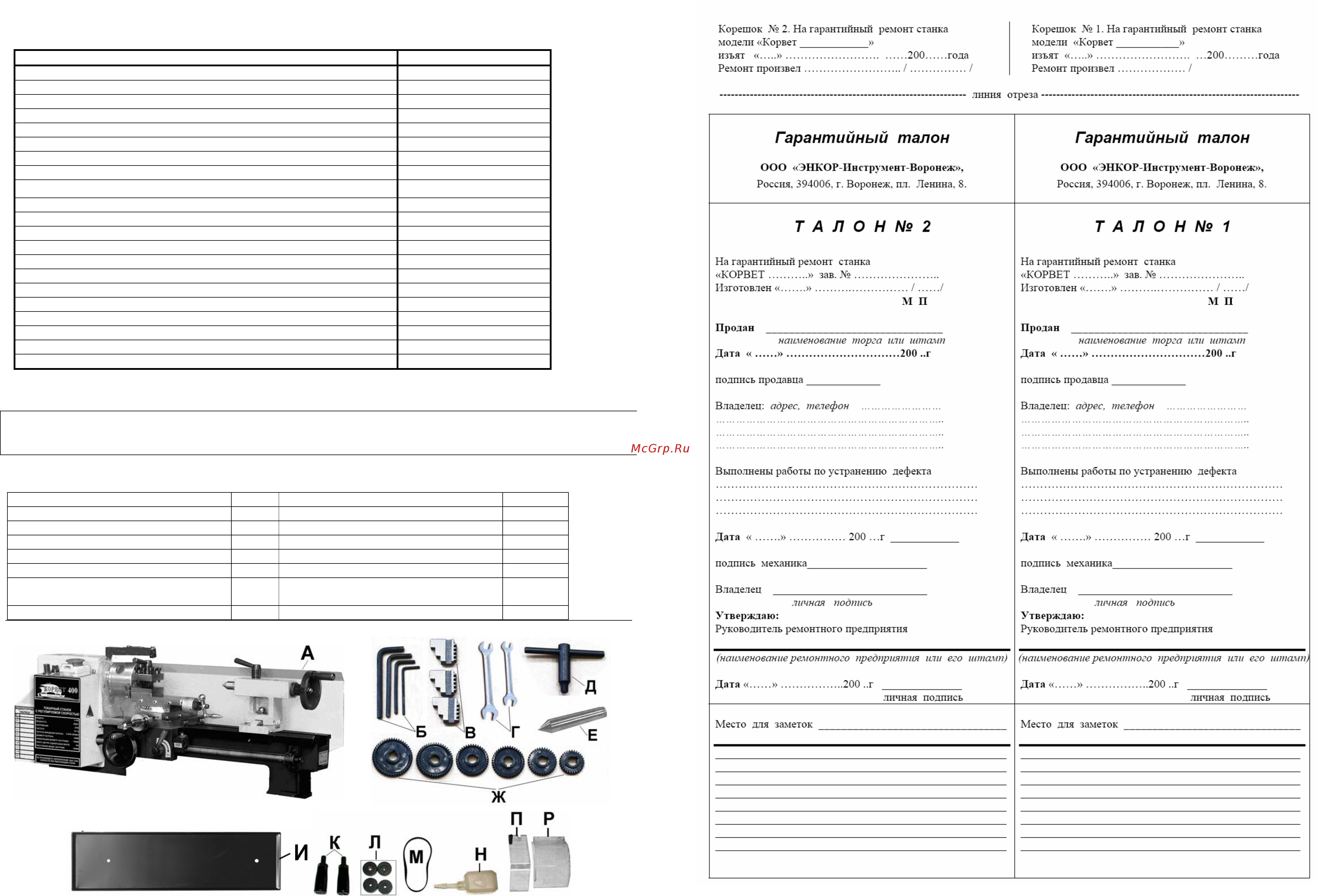

3. КОМПЛЕКТНОСТЬ СТАНКА
3.1. В комплект поставки входит:
А
. Токарный станок 1 шт. К. Ручка 2 шт.
Б
. Ключи шестигранные 4 шт. Л. Ножка резиновая 4 шт.
В
. Кулачки обратные (комплект) 1 шт. М. Ремень 1 шт.
Г. Ключ рожковый 2 шт. Н. Маслёнка 1 шт.
Д
. Ключ токарного патрона 1 шт. П. Защитный кожух (резца) 1 шт.
Е. Центр жёсткий 1 шт. Р. Защитный кожух (патрона) 1 шт.
Ж
. Комплект шестерен для нарезания
резьбы (Z: 30;35;40;40;50;60)
1 шт.
Руководство по эксплуатации 1 экз.
И. Поддон 1 шт. Упаковка 1 шт.
Код для заказа 20400
Комплектность
