Энкор
4
4.2.3. Обеспечивайте необходимое крепление и положение резца в резцедержателе.
4.2.4. Обеспечивайте достаточное крепление обрабатываемой детали.
4.2.5. Останавливайте станок, проверяйте состояние крепления и положения всех сопрягаемых деталей, узлов и
механизмов станка после 50 часов наработки.
4.2.6. Не форсируйте режим работы, рекомендованный для данной операции.
4.2.7. Не обрабатывайте отлитые заготовки с необрезанными литниками и приливами, с раковинами и остатками
формовочной смеси.
4.2.8. Используйте только заточенный режущий инструмент, соответствующий предполагаемой операции.
4.2.9. Не пытайтесь остановить патрон или заготовку руками.
4.2.10. Не вставляйте ключ в еще вращающийся патрон.
4.2.11. Не включайте станок
с вставленным в патрон ключом или незакрепленной заготовкой.
4.2.12. Не включайте и не выключайте станок при не отведённом от заготовки резце.
4.2.13. При работе задняя бабка должна быть закреплена или, если это соответствует данной операции, снята.
4.2.14. Не допускайте скопления стружки в поддоне станка.
4.2.15. Стружку из поддона убирайте при помощи крючка
и щётки.
4.2.16. При Т.О. не допускайте попадания смазочных материалов на кнопки и рычаги управления.
4.2.17. Убирайте со станка обтирочную ветошь.
4.2.18. Производите измерения обрабатываемой детали при помощи мерительных приборов только после полной
остановки патрона и приводов суппорта и каретки.
4.2.19. К работе со станком допускаются подготовленные и имеющие опыт работы на
токарных металлообрабатывающих
станках рабочие.
4.2.20. Не допускайте наматывание стружки на резец и обрабатываемую заготовку.
4.2.21. Не допускайте попадания стружки на ходовой винт.
4.2.22. Включайте станок только с зажатой заготовкой или сведёнными и зажатыми кулачками патрона.
5. ПОДКЛЮЧЕНИЕ СТАНКА К ИСТОЧНИКУ ПИТАНИЯ
ВНИМАНИЕ: Проверьте соответствие напряжения источника питания и соединений требованиям вашего станка.
Для этого достаточно взглянуть на табличку с техническими данными на двигателе станка.
5.1. Электрические соединения. Требования к шнуру питания.
5.1.1. Запрещается переделывать вилку, если она не входит в розетку. Квалифицированный электрик должен установить
соответствующую розетку.
5.1.2. При повреждении шнура питания его должен заменить изготовитель или сертифицированный сервисный центр.
ПРЕДУПРЕЖДЕНИЕ: Этот станок предназначен для использования только в сухом помещении. Не допускайте
установку станка во влажных помещениях.
5.2 Требования к двигателю.
ВНИМАНИЕ! Для исключения опасности повреждения двигателя регулярно очищайте двигатель от стружки и пыли.
Таким образом обеспечивается его беспрепятственное охлаждение.
5.2.1. Если двигатель не запускается или внезапно останавливается при работе, сразу же отключите станок. Отсоедините
вилку шнура питания станка от розетки и попытайтесь по таблице возможных неисправностей
найти и устранить
возможную причину.
5.2.2. Устройство защиты или автомат защиты необходимо регулярно проверять, если:
- двигатель постоянно перегружается;
- колебания напряжения сети в пределах ±10% относительно номинального значения не влияют на нормальную
работу станка. Однако, при тяжёлой нагрузке необходимо, чтобы на двигатель подавалось напряжение 220 В.
5.2.3. Чаще всего проблемы с двигателем возникают при
плохих контактах в разъёмах, при перегрузках, пониженном
напряжении питания (возможно, вследствие недостаточного сечения подводящих проводов). Поэтому всегда с помощью
квалифицированного электрика проверяйте все разъёмы, рабочее напряжение и потребляемый ток.
5.2.4. При большой длине и малом поперечном сечении подводящих проводов на этих проводах происходит
дополнительное падение напряжения, которое приводит к проблемам с
двигателем. Поэтому для нормального
функционирования этого станка необходимо достаточное поперечное сечение подводящих проводов. Приведённые в
таблице данные о длине подводящих проводов относятся к расстоянию между распределительным щитом, к которому
подсоединен станок, и вилкой штепсельного разъёма станка. При этом, не имеет значения, осуществляется подвод
электроэнергии к станку через стационарные подводящие провода,
через удлинительный кабель или через комбинацию
стационарных и удлинительных кабелей.
17

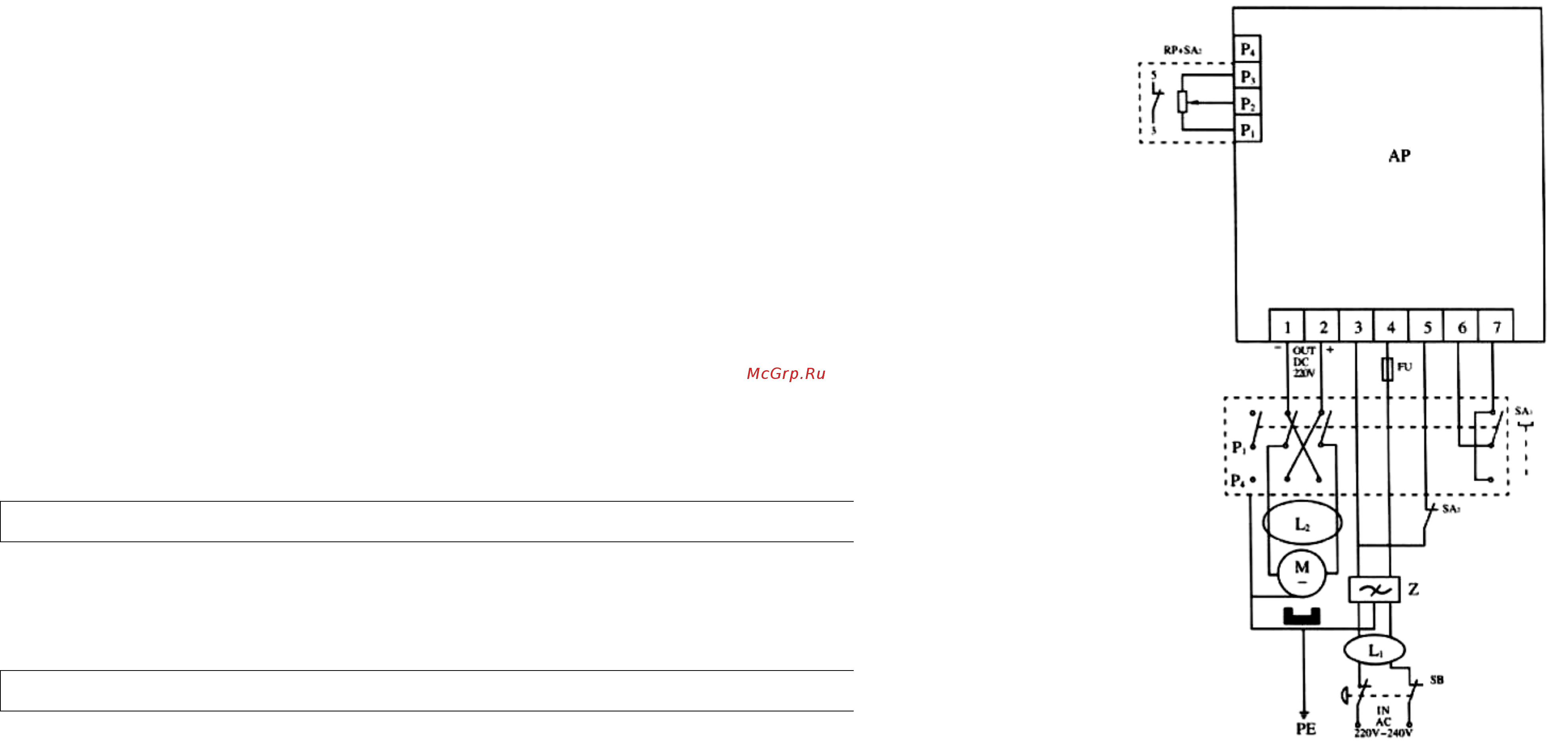

17. СХЕМА ЭЛЕКТРИЧЕСКАЯ "КОРВЕТ400"
Описание работы электрической схемы
Станок подключается к розетке сети 220В, 50Гц с помощью вилки с заземляющим контактом. Перед подключением
необходимо проверить надёжность соединения станка с заземляющим контактом вилки.
Для включения станка необходимо:
- опустить защитный щиток;
-установить регулятор скорости в исходное положение, поворачивая его против часовой стрелки до щелчка;
-освободить кнопку аварийного отключения
станка SB, сдвинув крышку в сторону;
-выбрать направление вращения токарного патрона переключателем SA1;
-включить вращение, поворачивая регулятор скорости RP по часовой стрелке и установить требуемые обороты. Изменение
частоты вращения прямо пропорционально напряжению, поступающему от преобразователя AP.
Выключить станок можно четырьмя способами:
- поворачивая регулятор RP против часовой стрелки до щелчка;
- нажатием кнопки аварийного отключения;
- откинуть защитный щиток (SA2);
- выведением подключающей вилки из розетки.
В любом случае, для возобновления работы включить вращение можно только так, как было описано выше. Поэтому для
временного отключения вращения пользуйтесь регулятором, плавно уменьшая частоту вращения. Кнопку аварийного
отключения используйте по назначению.
От перегрузок и короткого замыкания электрооборудование станка защищено предохранителем
FU. В случае его
перегорания установите аналогичный предохранитель или обратитесь в центр сервисного обслуживания.
