15. ДЕТАЛИ СБОРКИ "КОРВЕТ 400"
*- позиция по схеме сборки
№* Код Наименование №* Код Наименование
1 204622 Станина 50 204671 Шестерня 20Т
2 204623
Патрон трёхкулачковый
51 204672 Шайба
3 204624 Шпиндель 52 204673 Винт
4 204625 Шпилька 53 204674 Кожух защитный
5 204626 Шайба 54 204675 Винт
6 204627 Гайка 55 204676 Наклейка
7 204628 Шпонка 56 204677 Винт
8 204629 Шпонка 57 204678 Шайба
9 204630 Винт 58 204679 Втулка
10 204631 Фланец 59 204680 Шестерня 80Т
11 204632 Шарикоподшипник 60 204681 Ось
12 204633 Шайба 61 204682 Кулиса гитары
13 204634 Корпус передней бабки 62 204683 Шайба
14 204635 H/L шестерня 21Т/29Т 63 204684 Гайка
15 204636 Втулка 64 204685 Ось
16 204637 Шестерня 45Т 65 204686 Диск индикаторный
17 204638 Гайка 66 204687 Вал-шестерня 16Т
18 204639 Винт установочный 67 204688 Винт
19 204640 Шарик стальной 68 204689 Корпус индикатора нарезания резьбы
20 204641 Пружина 69 204690 Установочный винт
21 204642 Винт установочный 70 204691 Фартук
22 204643 Кольцо стопорное 71 204692 Клин
23 204644 Шарикоподшипник 6201ZZ 72 204693 Шайба
24 204645 H/L шестерня 12Т/20Т 73 204694 Винт
25 204646 Шпонка М4х45 74 204695 Ось
26 204647 Вал 75 204696 Полугайка
27 204648 Шкив 76 204697 Транспортир
28 204649 Кольцо стопорное 77 204698 Винт
29 204650 Ремень передачи 78 204699 Кулачок
30 204651 Вилка 79 204700 Ручка
31 204652 Кулачёк (плечо) 80 204701 Вал
32 204653 Цапфа 81 204702 Шестерня 11Т/54Т
33 204654 Рычаг 82 204703 Шестерня 24Т
34 204655 Рукоятка рычага 83 204704 Винт
35 204656 Ручка 84 204705 Маховик
36 204657 Рычаг 85 204706 Ручка
37 204658 Пружина 86 204707 Ручка
38 204659 Указатель 87 204708 Лимб
39 204660 Шестерня 25Т 88 204709 Стакан
40 204661 Винт 89 204710 Винт хода поперечного суппорта
41 204662 Шестерня 20Т 90 204711 Гайка
42 204663 Кожух передней бабки 91 204712 Винт
43 204664 Винт 92 204713 Планка
44 204665 Винт 93 204714 Каретка
45 204666 Шестерня 45Т 94 204715 Клин
46 204667 Вал 95 204716 Гайка подачи
47 204668 Шпонка 3х8 96 204717 Поворотный диск
48 204669 Опора 97 204718 Винт
49 204670 Винт 98 204719 Гайка
7
8.1.4. В транспортном положении ручка подачи поперечного суппорта (23) развёрнута в обратном направлении. Снимите ее,
отвинтив крепежный винт, и установите ручку правильно. Также установите ручку подачи поворотного суппорта (18).
Проверьте, чтобы ручки перемещались правильно и плавно.
8.1.5. Прикрепите пластиковые ручки (К), см. комплектность, к маховикам ручной подачи каретки (26) и подачи пиноли
задней бабки
(13).
8.1.6. Регулировки каретки (24), поперечного суппорта (25) и поворотного суппорта (20) выполнены на заводе-изготовителе
для обеспечения плавного движения в обоих направлениях. Если же станок разрегулировался во время транспортировки, см.
раздел «Установки и регулировки», где описаны методы регулировки.
8.1.7. Самоцентрирующийся 3-кулачковый патрон (3) крепится на фланце шпинделя (2) при помощи трёх шпилек и трёх
крепёжных гаек.
Перед началом работ необходимо проверить надёжность крепления.
8.1.8. Защитный щиток (4) закрепите при помощи двух винтов.
8.1.9. Установите заднюю бабку (12) на направляющие станины (15) и закрепите гайкой (14), расположенной на основании
задней бабки.
8.1.10. В конус пиноли (10) задней бабки (12) вставьте центр (9).
8.1.11. В резцедержателе (7) установите и закрепите резец болтами (6).
8.1.12. На резцедержателе (7) установите и закрепите резец
защитный кожух (П), Рис.1в.
9. РЕГУЛИРОВКА
Ваш станок был собран и полностью отрегулирован на заводе- изготовителе. Во время транспортировки регулировки
могут нарушиться, поэтому перед началом эксплуатации регулировки необходимо проверить еще раз.
ПРЕДУПРЕЖДЕНИЕ: Никогда не выполняйте какие-либо регулировки при включенном станке. Это может привести
к травме.
ПРЕДУПРЕЖДЕНИЕ: Станок должен быть надежно закреплен на верстаке, чтобы предотвратить опасность его
опрокидывания или скольжения. Незакрепленный станок может привести к серьезной травме.
9.1. Регулировка перемещения поворотного суппорта (Рис.1а, 2, 3)
9.1.1. Ослабьте все контргайки (37) и винты (38) клина равномерно. Закручивая винты (38), прилагайте одинаковый
крутящий момент к каждому винту. Необходимо удерживать поворотный суппорт (20). Проверьте с помощью осторожного
поворота ручки подачи поворотного суппорта (18) плавность и равномерность перемещения поворотного суппорта.
9.1.2. Если движение затруднено, вывинтите каждый регулировочный винт (38) только
на одну четвертую оборота и
затяните контргайки (37).
9.1.3. Проверьте регулировку еще раз, поворачивая рукоятку (18). Движение должно быть равномерным и плавным по всей
длине перемещения поворотного суппорта.
9.1.4. Если движение слишком свободное, закрутите все регулировочные винты на одну восьмую оборота и затяните
контргайки. Проверьте еще раз.
9.1.5. Закрепите все контргайки (37), соблюдая осторожность, чтобы
не сместить регулировочные винты (38) клина.
9.1.6. По окончанию регулировки полностью выдвиньте суппорт (20) и смажьте все сопрягаемые поверхности и резьбу
ходового винта.

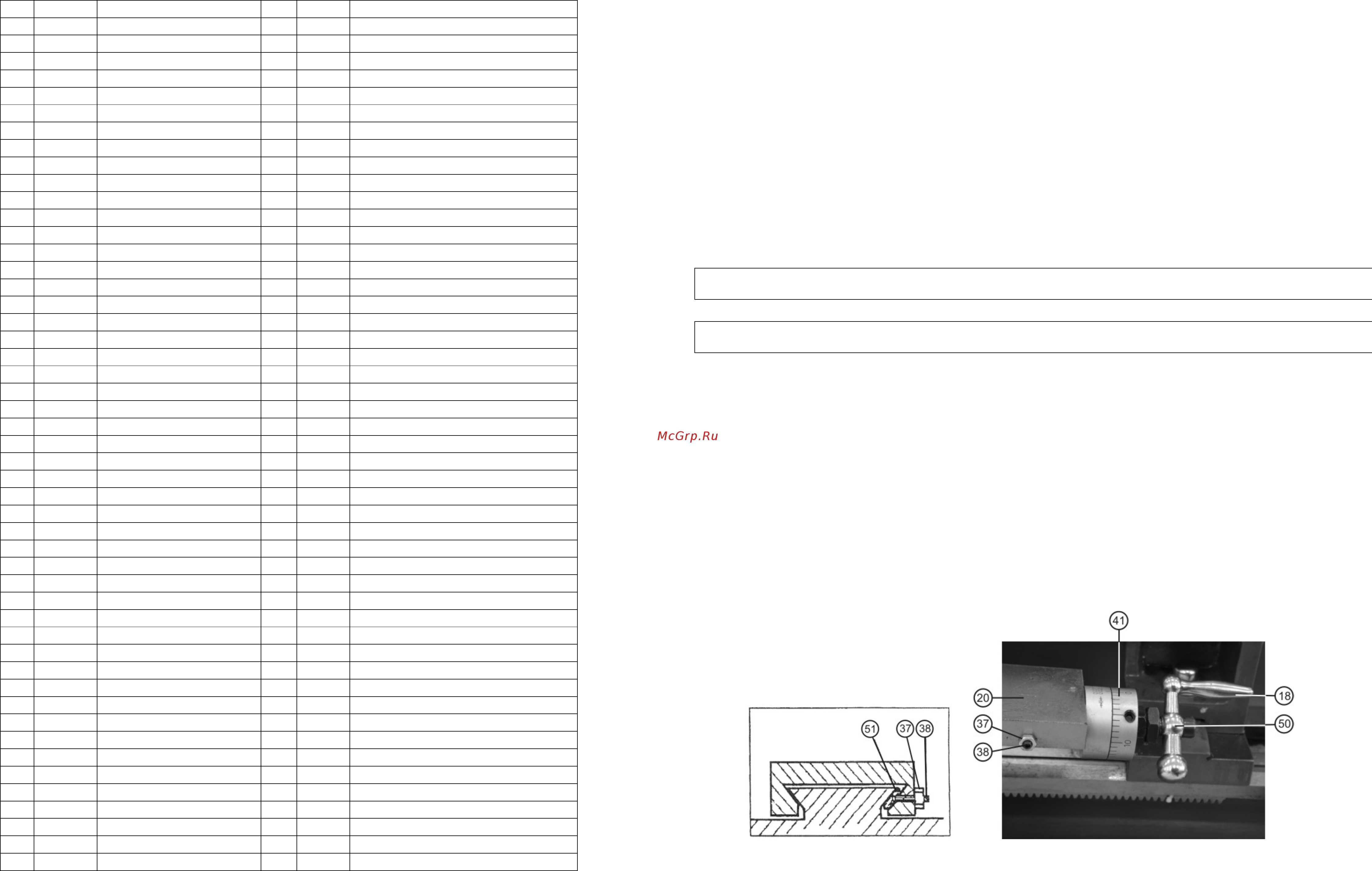

Рис. 2 Рис. 3
