8
RQTX0063

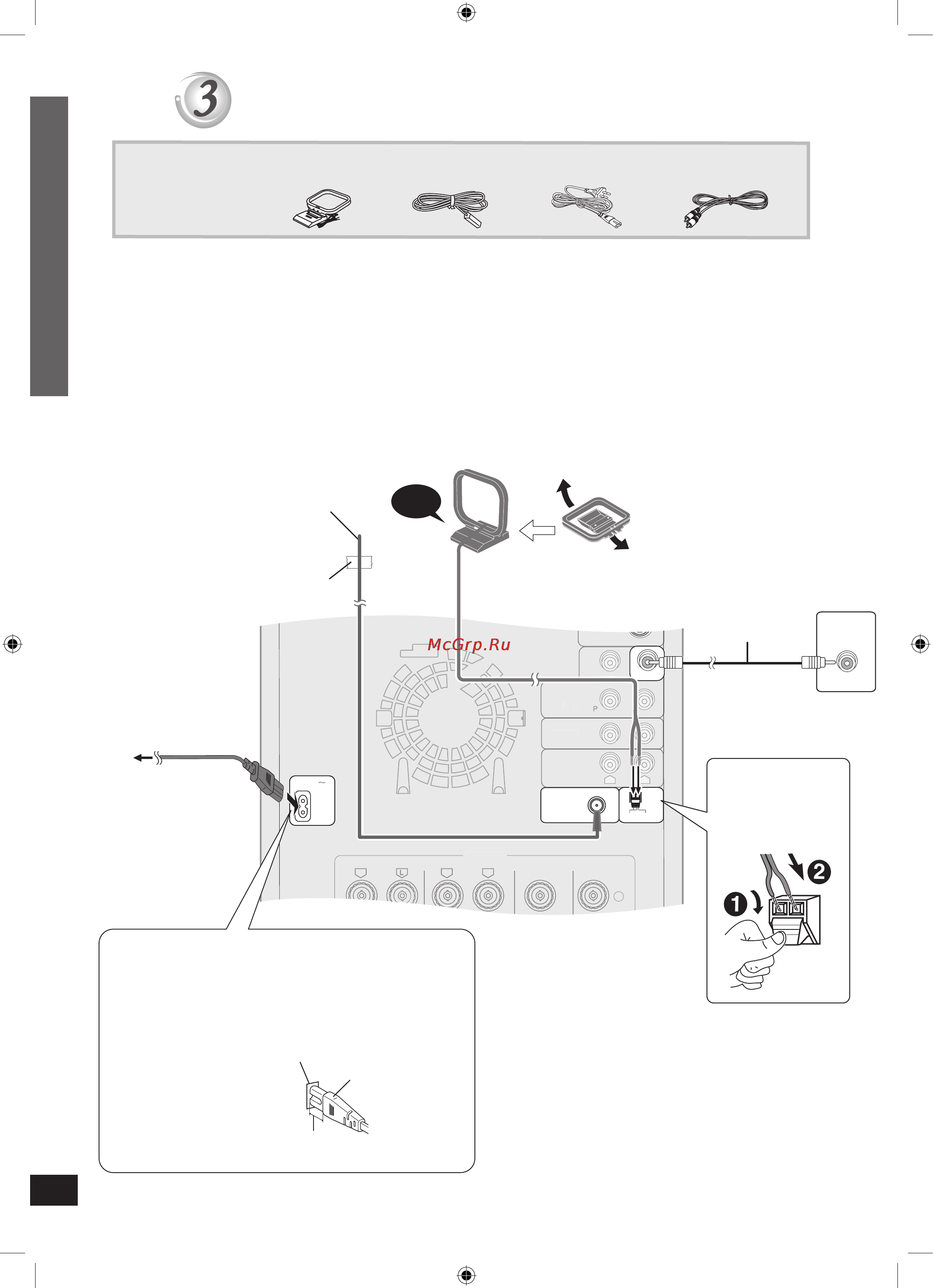

Шаг 3: Подключение телевизора, антенны и сетевого шнура
Экономия электроэнергии
Аппарат потребляет незначительное количество электроэнергии (примерно 0,9 Вт) даже в режиме ожидания. Для
экономии электроэнергии отключайте аппарат от сетевой розетки, если он долгое время не используется. После
включения вам придется восстановить некоторые данные в памяти аппарата.
COMPONENT
VIDEO OUT
B
P
R
REC OUT
AUX
L
-
TO
SB-WNC
9
SUB-WOOFE
R
Ω)
(3
Ω)
(3
S VIDEO
OU
T
Y
AM
AN
T
R
SPEAKERS
+
R LR
Ω)
(3
Ω
3
SB-WNC
SUB-WOOFE
B-WN
UB-WOOF
WN
UB-WOOFB-WOOW
Ω
(3
ΩΩ
3
EXTLOOP
FMANT
(75
ΩΩ)
FMANT
(75
ΩΩ)
AC IN AC IN
VIDEO OUT
VIDEO IN
Click!
К сетевой розетке
Подключение разъема
Даже если разъем вставлен до упора, в зависимости
от типа входа питания передняя часть разъема может
выступать наружу, как показано в рисунке. Это не влияет
отрицательно на работу аппарата.
Сетевой шнур
Примерно 3,5 мм
Вход питания аппарата
Разъем
■
Рамочная антенна AM
Установите антенну на подставку.
Установите антенну так, чтобы
прием был наилучшим.
Провод антенны не должен
касаться других проводов и шнуров.
Прилагаемые
принадлежности
■
Комнатная антенна FM
Закрепите этот конец антенны
так, чтобы прием был
наилучшим.
Клейкая лента
Сетевой шнур
Рамочная
антенна AM
Комнатная
антенна FM
Нажав, полностью
вставьте жилу.
Видеокабель
(прилагается)
■
Разъем “VIDEO OUT”
(видеовыход)
Не подключайте аппарат
через видеомагнитофон,
так как изображение может
отображаться неправильно из-за
функции защиты от копирования.
Перед подключением
выключите телевизор и
выполните соединения
согласно инструкции по
эксплуатации телевизора.
•
Видеокабель
Установка и настройка
Подключение телевизора, антенны и сетевого шнура
ШАГ
Телевизор
Подключите сетевой шнур после того, как сделаны все другие подключения.•
NC9_NC6 Final Ru Draft (050207).indb 8 2/26/2007 5:46:48 PM
