RQTX0063
9
AC IN
AV OUT
SPEAKERS
S VIDEO
OU
T
VIDEO OUT
COMPONENT
VIDEO OUT
Y
P
B
P
R
REC OUT
AUX
R L
AMAA
ANAA T
EXTLOLL OOO P
FM ANT
(75
Ω)
+
-
TO
SB-WNC9
SUB-WOOFER
Ω)
(3
TO
SB-PC9
CENTER
Ω)
(3
TO
SB-PF9
FRONT
Ω)
(3
R L
TO
SB-PS9
SURROUND
Ω)
(3
R L
110-127V
220-240V
VOLT ADJ
S VIDEO
OU
T
S-VIDEO
IN
VIDEO OUT
COMPONENT
VIDEO OUT
Y
P
B
P
R
COMPONENT
VIDEO IN
PR
PB
Y
AV IN
AV OUT
Телевизор с
функцией HDMI
Задняя панель
основного
блока
Кабель HDMI
(приобретается отдельно)
■
Подключение телевизора через разъем HDMI
R L
AUX
AUDIO
OUT
R L
Примечание

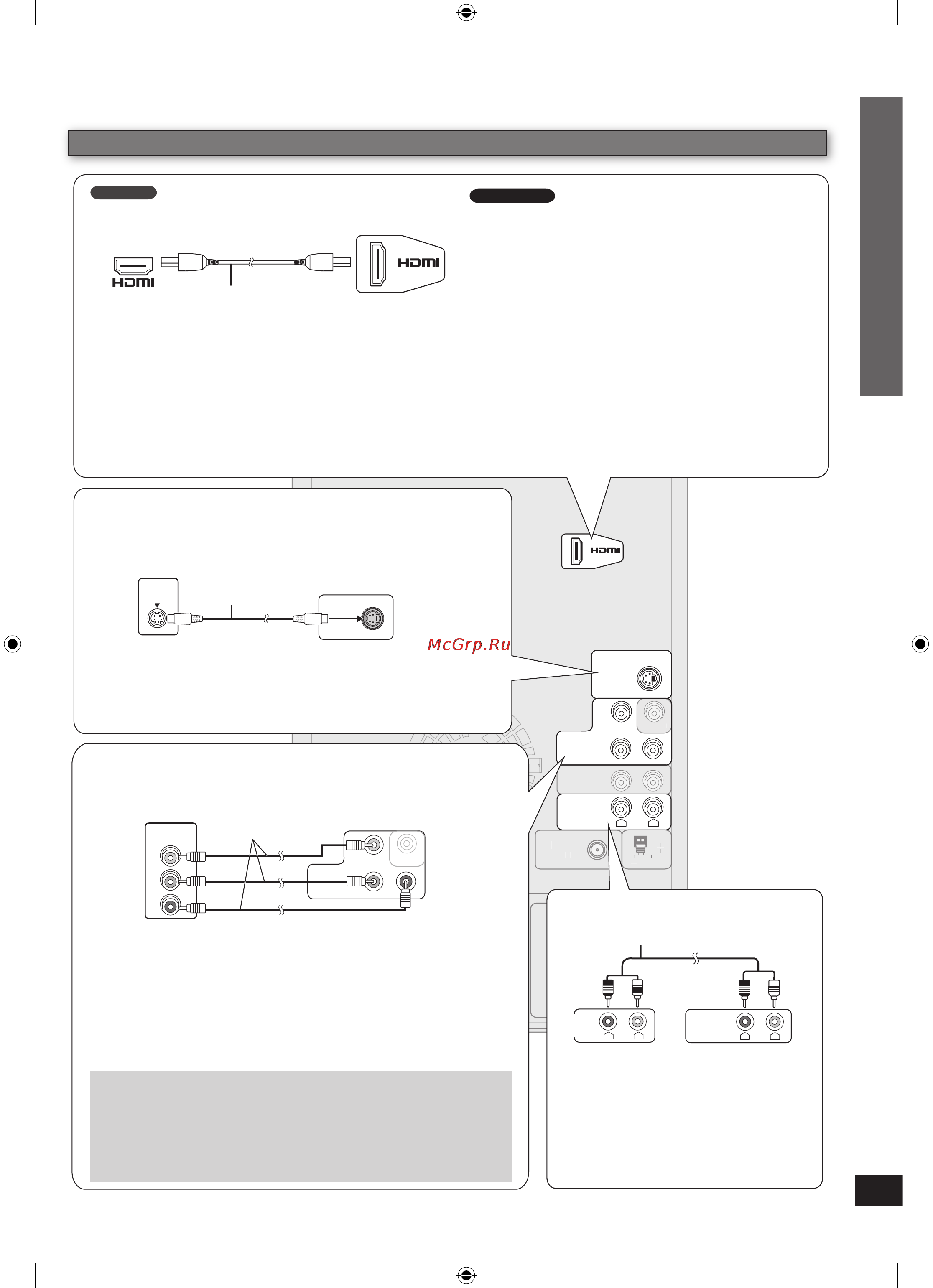

Другие подключения телевизора
Шаг 3: Подключение телевизора, антенны и сетевого шнура
Установка и настройка
SC-NC9
Используйте подключение HDMI для достижения повышенного
качества звука и изображения при помощи одного кабеля
(
➡
Значения терминов, HDMI, страница 37).
Установите “Video Mode” (видеовыход) в положение “On”
(вкл.), и “Audio Output” (аудиовыход) на “On” (вкл.) (
➡
вкладка
“HDMI”, страница 25).
Задайте режим видеовыхода: “Video Output Mode” (
➡
меню
“Picture” (изображение), страница 21).
•
•
Рекомендуется использовать кабель HDMI производства
Panasonic.
[Рекомендуемые номера по каталогу: RP-CDHG15 (1,5 м), RP-
CDHG30 (3,0 м), RP-CDHG50 (5,0 м) и т.д.]
Кабели, не удовлетворяющие требованиям HDMI, нельзя
использовать.
Использование подключения VIERA Link “HDAVI
Control
TM
”
Если ваш телевизор Panasonic совместим с системой
управления HDMI, можно синхронизировать операции
телевизора и домашнего кинотеатра, и наоборот
(
➡
Использование подключения VIERA Link “HDAVI Control
TM
”,
страница 34).
Выполните подключение аудио (
➡
“Подключение аудио”
ниже), если вы используете подключение функцией VIERA
Link “HDAVI Control”.
•
•
•
■
Использование разъема “S VIDEO OUT”
(раздельный видеосигнал)
Это подключение аудио дает вам возможность
воспроизводить звук от вашего телевизора
через стереосистему DVD. (
➡
страница 35)
Через динамики настоящего аппарата вы
можете воспроизводить звук с телевизора,
видеомагнитофона, кассетной деки, и другой
подобной аппаратуры.
•
•
Задняя панель
основного блока
Аудиокабель
(приобретается отдельно)
Телевизор
■
Подключение аудио
Для просмотра видео с прогрессивной разверткой
Подключите телевизор, совместимый с прогрессивной разверткой.
1. Установите “Video Mode” (режим видео) на “Off” (выкл.) (
➡
вкладка
“HDMI”, страница 25)
2. Установите “Video Output Mode” (режим видеовыхода) на “480p” или
“576p”, а затем выполняйте инструкции на экране меню (
➡
Меню
“Picture” (изображение), страница 21).
•
Использование разъемов COMPONENT VIDEO OUT (выход компонентного
видеосигнала) обеспечивает выходной сигнал с чересстрочной или
прогрессивной разверткой, дающий более чистое изображение, чем разъем
S VIDEO (раздельный видеосигнал). При помощи этих выходных разъемов
выполняется подключение цветоразностных сигналов (P
B
/P
R
) и сигнала
яркости (Y) отдельно, для достижения высокой верности цветопередачи.
Обозначение входных разъемов компонентного видеосигнала может
отличаться на разных телевизорах и мониторах (например, Y/P
B
/P
R
,Y/B-
Y/R-Y, Y/C
B
/C
R
). Выполняйте подключение к разъемам того же цвета.
•
Задняя панель
основного блока
Видеокабель
(приобретается
отдельно)
Телевизор
■
Использование разъема “COMPONENT VIDEO OUT”
(компонентный видеосигнал)
За счет разделения сигналов цветности (C) и яркости (Y) при
использовании разъема S VIDEO (раздельный видеосигнал)
достигается более живое изображение, чем при использовании
разъема VIDEO OUT (видеовыход). (Реальный результат зависит от
телевизора.)
Задняя панель
основного блока
Кабель S Video
(приобретается
отдельно)
Телевизор
NC9_NC6 Final Ru Draft (050207).indb 9 2/26/2007 5:47:04 PM
