20/62
2.3.Установка стационарных генераторных установок
ПРИМЕЧАНИЕ
Несоблюдение основных принципов приведет к ухудшению характеристик и преждевременному износу
установки. В процедуре объединены обязательные принципы для "классической" генераторной установки,
состоящей из теплового двигателя, генератора и электрического щита. Эти принципы следует
рассматривать как общие. В особых случаях и в случае сомнений наши технические службы дадут Вам
необходимые рекомендации и изучат
условия установки. Помимо этого необходимо соблюдать правила,
нормы и законы, действующие в месте установки.

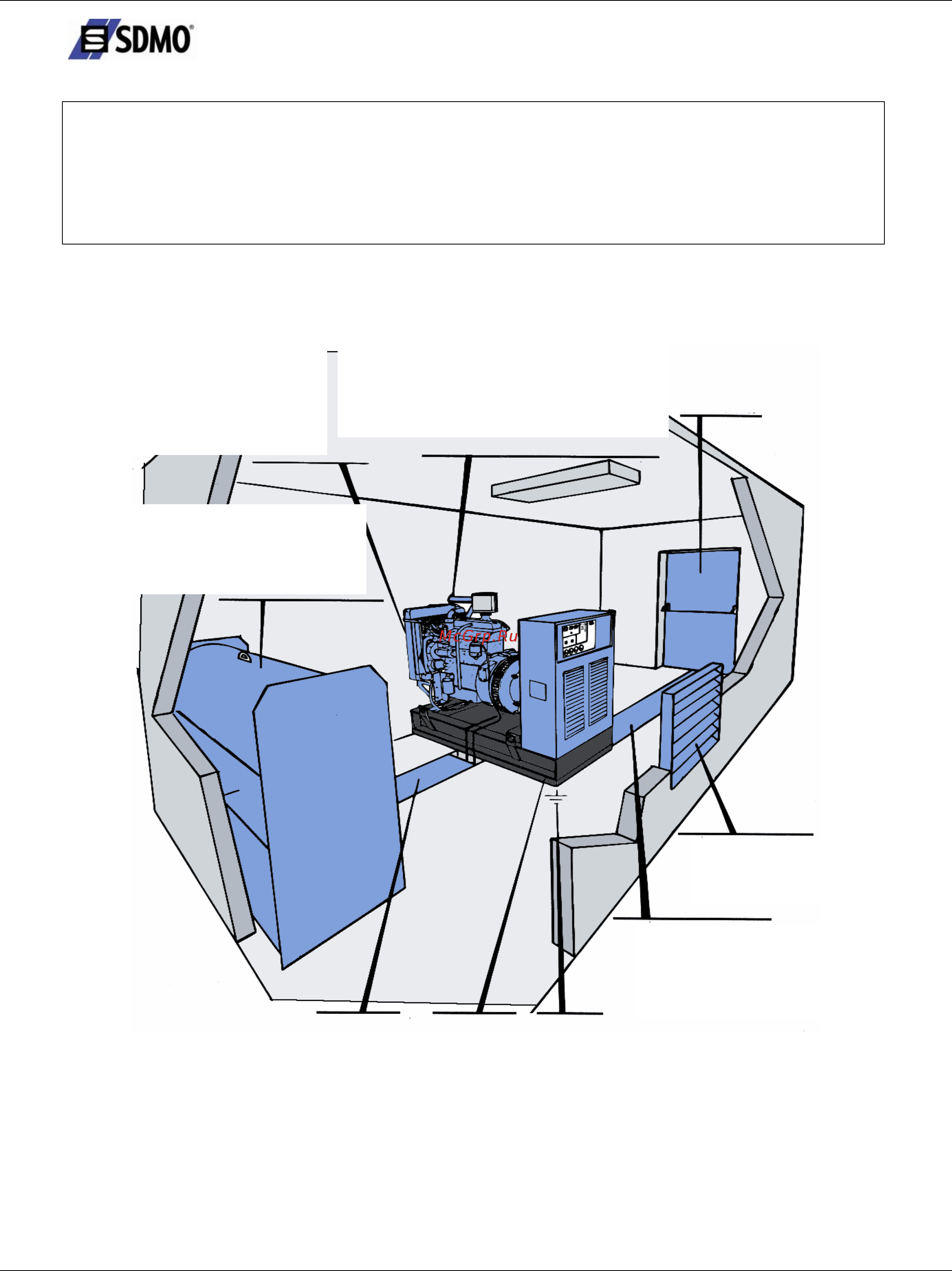

Рисунок 2.6: Пример помещения для генераторной установки
ПОДВОД ВОЗДУХА
Решетка воздухозабора в
двери или стене
.
ЭЛЕКТРИЧЕСКИЕ ПРОВОДА
Прокладка проводов может быть
скрытой или открытой. В
последнем случае следует
использовать кабель-каналы.
ГНЕЗДО
ЗАЗЕМЛЕНИЯ
КРЕПЛЕНИЕ
ГЕНЕРАТОРНОЙ
УСТАНОВКИ К
ОСНОВАНИЮ
ТОПЛИВОПРОВОД
Подача и возврат
топлива внутри
канала
ХРАНЕНИЕ ТОПЛИВА
Хранение должно выполняться в
соответствии с действующими нормами.
Хранилище может быть изготовлено из
листового металла или ки
р
пича
ОТВОДЫ ВОЗДУХА
Воздух отводится через радиатор и
отверстие в стене. Отверстие в
стене должно
соответствовать
размерам радиатора и должно быть
снабжено решеткой,
защищающей
от дождя.
ВЫВОД ОТРАБОТАВШИХ ГАЗОВ
НАРУЖУ ПОМЕЩЕНИЯ
Удлиняющий трубопровод должен быть
подвесным и иметь расширительный
компенсатор между трубопроводом и
глушителем (или двигателем). Удлиняющий
трубопровод ни в коем случае не должен
опираться на стену или глушитель. Следует
предотвратить любые перемещения
трубопровода системы выпуска отработавших
газов
,
п
р
охо
д
я
щ
его че
р
ез стен
у
или пе
р
его
р
о
д
к
у
.
ПРОТИВОПОЖАРНАЯ ДВЕРЬ
