9.3.2 Содержание
Большинство моделей оборудовано системой сигнализации или остановки двигателя при понижении
уровня масла в картере до порогового значения во избежание его недостаточной подачи и, в некоторых
случаях, при переполнении картера.
Эта система включает сигнал тревоги или отключает двигатель, предупреждая пользователя о
недостаточной подаче масла, так как двигатель продолжает его потребление.

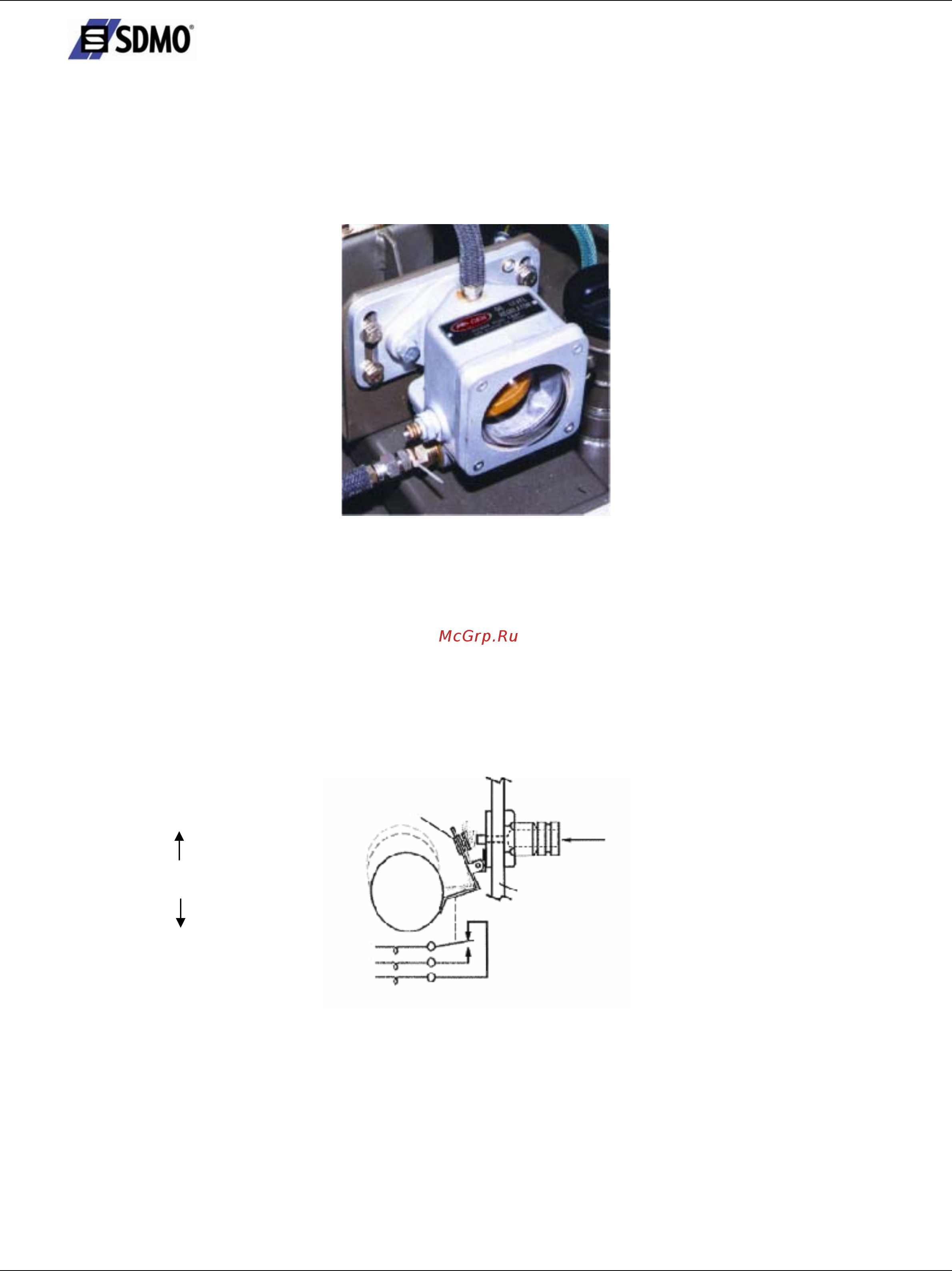

Рисунок 9.2 - общий вид регулятора
9.3.3 Работа установки
Когда уровень масла в картере понижается, поплавок опускается и открывает клапан.
При открытом клапане масло попадает из бака в картер, через регулятор.
Когда желаемый уровень в картере достигнут, поплавок регулятора поднимается и закрывает клапан, тем
самым прекращая подачу масла.
Благодаря своему устройству клапан является самоочищающимся и не засоряется.
В регуляторе имеется
отверстие величиной 3 мм, достаточное для регулировки уровня в масляном картере.
Рисунок 9.3 - упрощенная схема работы клапана
Контакты низкого уровня
ВЕРХ
НИЗ
Перемещение
поплавка
Подача
масла
Перегородка блока
LR857
Клапан "Thumb-Valve"
TM
