9. Техническое обслуживание оборудования, поставляемого в качестве опции
9.1.Насосы Japy для очищенных жидкостей
9.1.1 Технические характеристики
Тип Применение Конструкция
EZ 254
Дизельное топливо и бензин
Корпус из чугуна
Поршень, седло и клапаны: сплав цинка
и алюминия ZAMAK
Стальной вал – хомуты и проушины для
крепления
Уплотнительное кольцо
HT 254
Углеводороды
Максимальная вязкость 300 сСт
Корпус из чугуна
Поршень, седло и клапаны из латуни
Стальной вал – хомуты и проушины для
крепления
Уплотнительное кольцо
1
2
3
4
5
6
7
8
9
10
11
12
13
Корпус насоса.
Крышка.
Рычаг.
Поршень.
Седло.
Гайка рычага.
Уплотнительное кольцо
Фланец всасывания или
нагнетания.
Прокладка фланца.
Винт с гайкой крышки или
фланца (уточнить).
Клапан поршня.
Клапан седла.
Разрезная шпилька клапана.

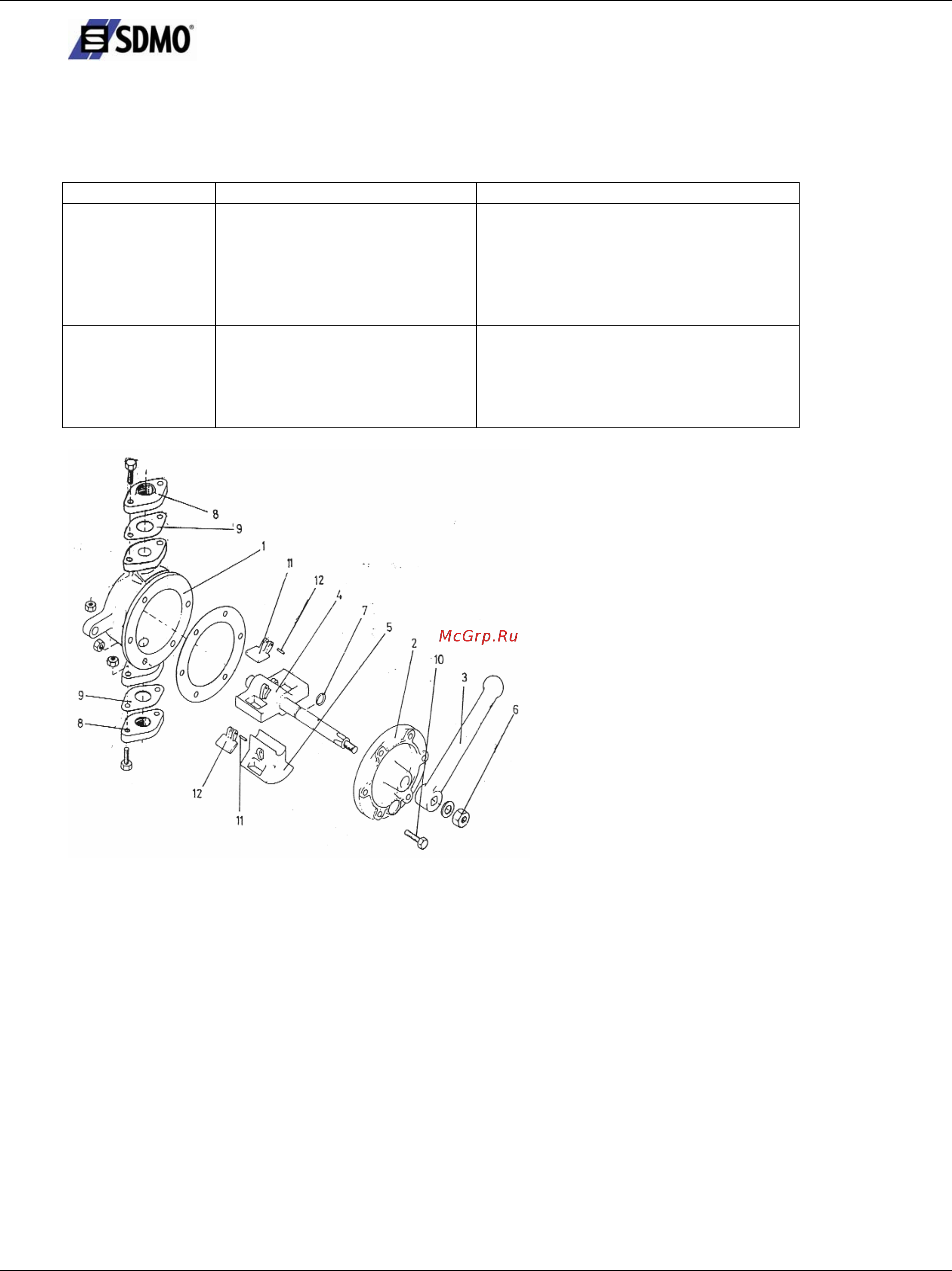

Рисунок 9.1 : Составные части насоса
9.1.2 Описание
Всасывание:
Высота всасывания совершенно не зависит от размеров насоса.
Высота всасывания данных насосов достигает 7 - 7,5 м манометрического напора холодной воды на уровне
моря.
Всасывающая труба всегда должна наклонно подниматься от точки всасывания жидкости к насосу, без
сифонных участков, с минимальным количеством изгибов, которые должны иметь большой радиус.
Если длина всасывающей трубы превышает
два метра, необходимо установить в ее основании клапан
(обратный клапан), чтобы предотвратить вытекание жидкости из трубы.
Не следует путать “манометрическую высоту” всасывания и вертикальное расстояние от уровня жидкости
до уровня насоса.
Потери напора неизбежны и связаны с:
- длиной, диаметром трубы и расходом,
- наличием обратного клапана и изгибов трубы.
