29/62

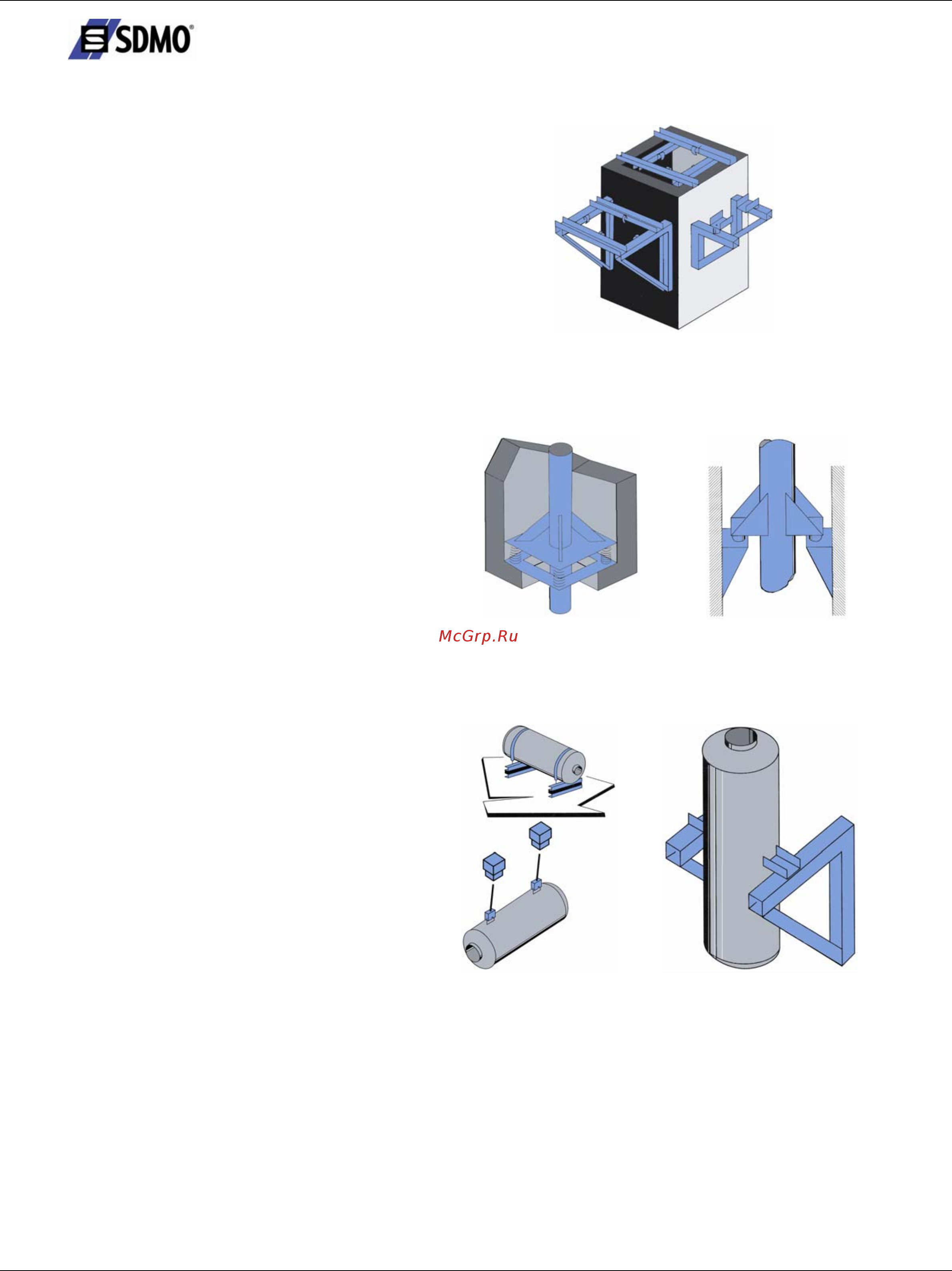

2.3.2.17. Удаление отработавших газов : рама с зажимами
Поз. 8: рама с зажимами
Используемая для вертикальных участков рама
с зажимами позволяет трубопроводу
расширяться и удерживает его по сторонам.
Рисунок 2.19: Рама с зажимами
2.3.2.18. Удаление отработавших газов : основание стойки
Поз. 9: основание стойки
Основание принимает на себя вес трубопровода.
Рисунок 2.20: Опоры колонны
2.3.2.19. Удаление отработавших газов : подвеска глушителя
Поз. 10: подвеска глушителя
Подвеска глушителя должна нести его вес и
может быть вертикальной или горизонтальной.
Рисунок 2.21: Подвеска
2.3.2.20. Удаление отработавших газов : теплоизоляция
Поз. 11: теплоизоляция
В зависимости от типа установки может потребоваться теплоизоляция помещения.
После установки теплоизоляции температура поверхности не должна превышать 70 °C. Рекомендуется
использовать минеральную вату (без примеси асбеста) с возможным покрытием из алюминия для
улучшения внешнего вида установки и теплоизоляции.
Минимальной следует принять толщину стекловаты в 50 мм.
