27/62
2.3.2.11. Удаление отработавших газов : трубопровод
Поз. 1: трубопровод
Рекомендуется использование трубопроводов
без сварных соединений. Из соображений веса
возможно использование трубопроводов из
свернутого листового металла. Во всех случаях
следует избегать наличия "перегородок" из
сварки внутри трубопроводов.
Поз. 2: изогнутые патрубки
Радиус изгиба патрубка должен быть как
минимум равен двум его диаметрам. По
возможности, патрубок должен состоять из
одного элемента
. Если изогнутый патрубок
выполняется из сварного листового металла,
убедитесь, что при изгибе на 90° он состоит не
менее чем из трех секторов.

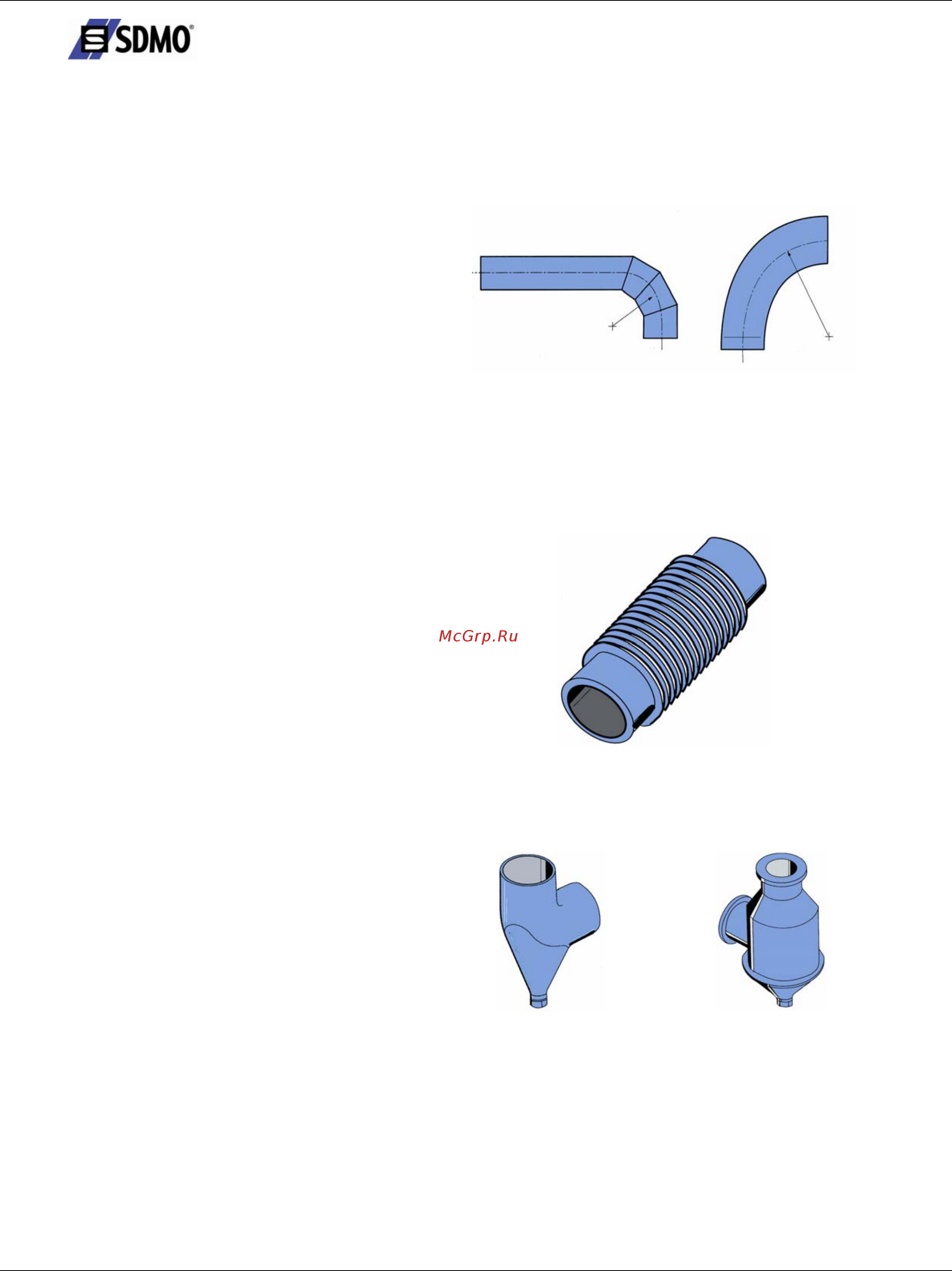

Рисунок 2.13: Трубопровод и изогнутые патрубки
2.3.2.12. Удаление отработавших газов : компенсаторы и гибкие патрубки
Поз. 3: компенсаторы и гибкие патрубки
- компенсатор: позволяет компенсировать
продольные перемещения, вызванные
расширением (примерно 1 мм/метр/100° C).
- гибкий патрубок: используется при
значительных боковых, но небольших
продольных смещениях.
Рисунок 2.14: Компенсаторы и гибкие патрубки
2.3.2.13. Удаление отработавших газов : слив конденсата и дождевых вод
Поз. 4: слив конденсата и дождевых вод
Следует предусмотреть в нижней части
установки, чтобы защитить глушитель и
двигатель, или в местах перехода от
горизонтальной к вертикальной плоскости.
Рисунок 2.15: Сливные устройства
