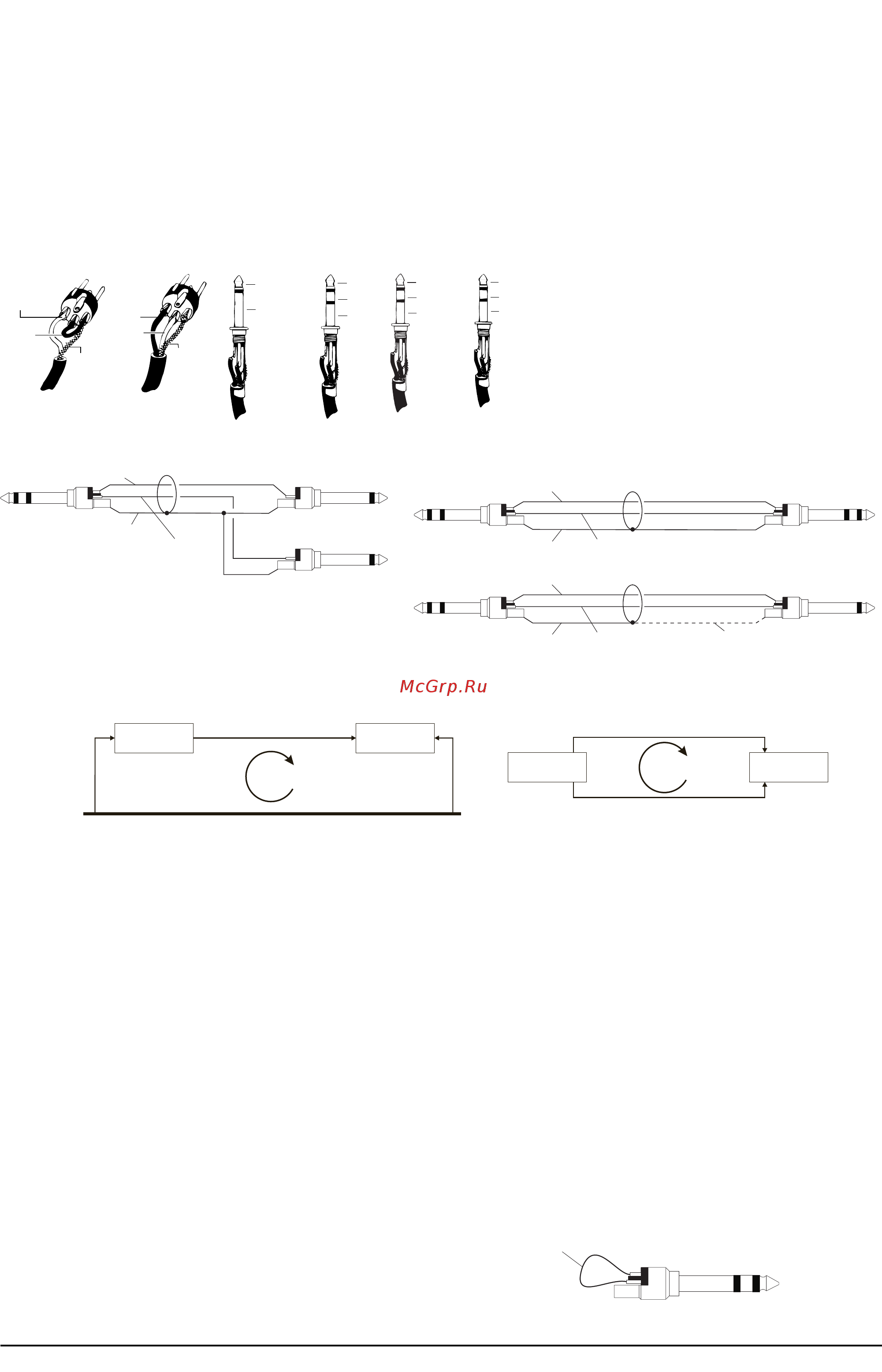

Введение Установка Подключите блок питания к сетевой линии и заземлению не являющимся общими с регуляторами освещения Установите микшер в положение соответствующее наиболее комфортной зоне прослушивания Расположите аудиокабели как можно дальше от сетевых проводов используя по возможности симметричные линии При необ ходимости пересекайте кабели аудиосигналов и освещения под прямыми углами для минимизации наводок Несимметричные ли нии должны иметь минимально возможную длину Регулярно проверяйте состояние кабелей и помечайте их для быстрой идентификации Коммутация Во избежание появления излишне громких сигналов начинайте работу при установленном в крайнее левое положение регуляторе GAIN особенно при коммутации источников сигнала со входом LINE Полярность фаза При работе с симметричными линиями необ ходимо помнить о полярности сигналов При обратном включении положительного и отри цательного проводников симметричных кабе лей например от двух микрофонов принима ющих один сигнал он может быть сильно ос лаблен вплоть до полного исчезновения Та кая расфазировка может стать серьезной про блемой при близкой работе двух микрофонов Симметричная коммутация К внешнему прибору I 11 От симметричного сигнал выхода Заземление и экранировка ш Несимметричная коммутация К внешнему 4 Д д прибору Экран Земля сигнала Возможно отсутствие данного соединения Для оптимальной звукопередачи по возможности исполь зуйте симметричные соединения и следите за наличием жестких бесшумных точек заземления чтобы экраны всех сигнальных кабелей были заземлены В некоторых нестандартных усло виях во избежание образования земляных петель убедитесь что экраны кабелей и земли других сигналов заземлены только в источниках и одним концом Се 1евая земля При использовании несимметричных соединений можно минимизировать шум следующими методами На входах используйте двойной экранированный кабель На выходах подключайте сигнал к положительному выходному контакту а землю выходного устройства к отрицательному При использовании двойного экранированного кабеля подключайте экран только со стороны микшера Избегайте размещения аудиокабелей и звукового оборудования вблизи регуляторов освещения или силовых кабелей Чувствительность к наводкам значительно понижается при использовании низкоимпедансных источников типа высококачест венных профессиональных микрофонов или выходов современного аудиооборудования Избегайте применения высокоимпеданс ных микрофонов которые могут принимать наводки даже при использовании высококачественных кабелей Никогда не отсоединяйте землю прибора от сетевого заземления Решение проблем Изучите блок схему консоли Ознакомьтесь со всеми параметрами и коммутацией системы Поменяйте местами входные разъемы для проверки источника сигнала Проверьте микрофонный и линейный входы Уменьшите длину цепи канала используя точку разрыва для перенаправления сигнала на другие заведомо исправные входы Назначайте каналы на разные выходы или посылы для идентификации неисправностей мастер секции Сравните работу проблемного канала с работой идентичного Используйте PFL и AFL для мониторинга сигнала каждой секции Неисправность контактов разрыва можно определить используя короткозамкнутый джек с закороченными кольцом и наконеч ником Если при введении такого джека сигнал появляется значит проблема в нормализации контактов разрыва повреждении или загрязнении перемычка При затруднениях обратитесь в службу технической поддержки Короткозамкнутый джек 2 Soundcraft Spirit М Series Руководство пользователя
