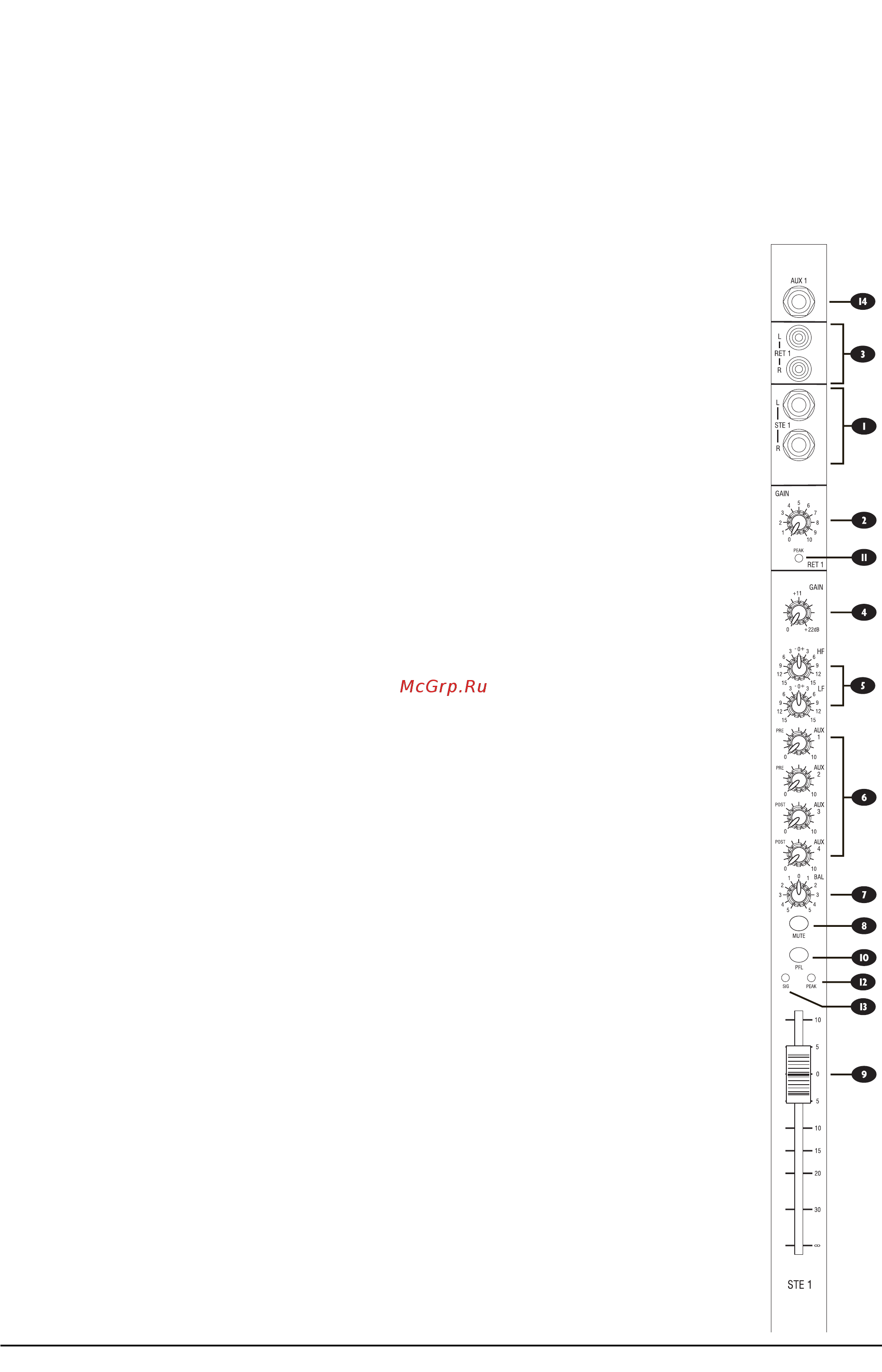

11 Фейдер 100 мм фейдер служит для установки уровня сигнала канала подаваемого на мастер секцию 12 Кнопка DIRECT PRE Директ выходы стандартно пост фейдерные что соответствует условиям студийной записи Для живой записи они могу инди видуально переключаться в пре фейдерный режим нажатием данной кнопки 13 Кнопка PFL При нажатии кнопки PFL на измерители и мониторинг поступает пре фейдерный сигнал При этом в мастер секции загорается индикатор PFL AFL 14 Индикатор SIG Индикатор наличия сигнала загорается при превышении сигналом канала уровня 20 dBu 15 Индикатор PEAK Пиковый индикатор загорается при превышении сигналом канала уровня 18 dBu Анализ сигнала происходит в трех точках пе ред эквалайзером после эквалайзера после фейдера Стерео входной канал Каждый стерео входной канал оборудован двумя парами входов на каждую линейку 1 Входы STE 1 2 3 4 Входы на разъемах TRS служат для подключения синтезаторов ритм машин и других электронных инструмен тов или выходов эффектов Данные входы симметричные однако предусматривают подключение несиммет ричных источников Монофонические источники подключаются только клевому разъему 2 Регулятор GAIN Устанавливает уровень сигнала со входов RET 1 2 3 4 3 Входы RET 1 2 3 4 Входы на разъемах RCA служат для подключения CD плейеров DAT магнитофонов или инструментов Также их можно использовать в качестве возвратов с эффектов 4 Регулятор GAIN Устанавливает входной уровень сигнала канала 5 Эквалайзер Регулятор HF Вращение регулятора по часовой стрелке усиливает высокие частоты 12 кГц и выше до 15 дБ и наоборот вращение регулятора против часовой стрелке ослабляет их до 15 дБ Центральное положение регулятора не оказывает влияния на сигнал Регулятор ЬР Вращение регулятора по часовой стрелке усиливает низкие частоты 60 Гц и ниже до 15 дБ и наоборот вра щение регулятора против часовой стрелке ослабляет их до 15 дБ Центральное положение регулятора не ока зывает влияния на сигнал 6 Посылы AUX Используются для создания дополнительного микса для исполнителя эффектов или записи и имеют индиви дуальные выходы на тыльной панели микшера Для эффектов используется пост фейдерное включение для мониторинга пре фейдерное Регуляторы AUX 1 и 2 Данные посылы всегда пре фейдерные и обычно используются для создания мониторного микса или дополни тельного субмикса Регуляторы AUX 3 и 4 Данные посылы всегда пост фейдерные и используются в качестве посыла на эффекты или внешнего субмикса 7 Регулятор Balance Устанавливает относительный уровень стереосигнала между правым и левым каналами шины микса 8 Кнопка MUTE При ее нажатии все выходы канала мьютируются 9 Фейдер 100 мм фейдер служит для установки уровня сигнала канала подаваемого на мастер секцию 10 Кнопка PFL При нажатии кнопки PFL на измерители и мониторинг поступает пре фейдерный сигнал При этом в мастерсекции загорается индикатор PFL AFL Левый и правый измерители отображают сигнал PFLB МОНО 11 Индикатор RET PEAK Пиковый индикатор загорается при превышении сигналом возврата уровня 18 dBu 12 Индикатор PEAK Пиковый индикатор загорается при превышении сигналом канала уровня 18 dBu Анализ сигнала происходит в трех точках перед эквалайзером после эквалайзера после фейдера 14 Индикатор SIG Индикатор наличия сигнала загорается при превышении сигналом канала уровня 20 dBu 15 Выходы Aux 1 4 Симметричные выходы на разъемах TRS 4 Soundcraft Spirit М Series Руководство пользователя
