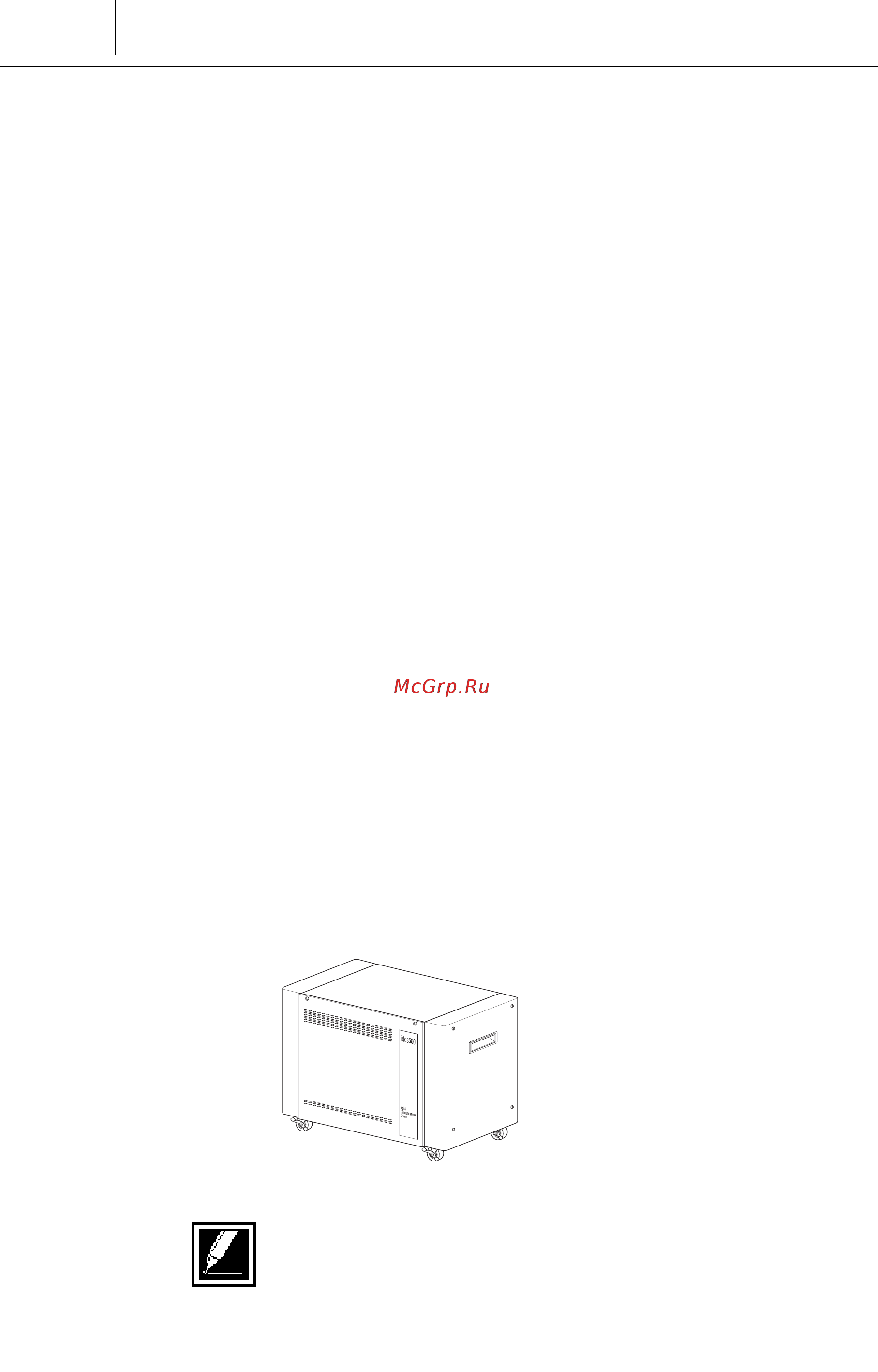

Глава 1 1 2 ОПИСАНИЕ СИСТЕМЫ Размеры и конфигурация iDCS 500 блочно модульная система состоящая из одного основного и двух дополнительных блоков интерфейсных карт и системных телефонов Конфигурируя систему с использованием TEPRI карт максимально можно получить 352 внешние или 360 внут ренних линий Без использования TEPRI карт максимальное количество внешних линий 208 а внутренних также 360 Общее количество установленных в системе портов 488 В каждый блок можно установить до двух источников питания Один источник питания обслуживает максимум 56 внутренних ли ний Установка второго источника питания увеличивает количество обслуживаемых внутренних линий до 120 Оба источника питания через один разъем могут обслуживать общую батарею беспере бойного низания На каждом блоке расширения имеется четырехканальный цифровой сигнальный процессор DSP который используется для приема и обработки DTMF сигналов Одноблочная конфигурация Одноблочная система содержит девять универсальных слотов один слот для процессора и два слота для установки источников питания рис 1 1 Карты внутренних или внешних линий могут быть установлены в любой из девяти универсальных слотов Карты TEPRI должны быть установлены только в слоты в номерами 1 2 или 3 Это позволяет системе с такой конфигурацией иметь до 120 внутренних портов Количество внешних линий также может составить 120 на один блок Без использования TEPRI карт максимальное количество внешних линий составит 72 Рис 1 1 iDCS 500 Одноблочная конфигурация L Первый источник питания должен быть марки PSU B Он обслуживает все 10 слотов 9 универсальных и 1 слот процессора и позволяет установить только до 56 внутренних портов Дополнительный источник питания должен быть марки PSU B или PSU 60 Ни в коем случае не используйте источник питания марки PSU 40 от системы DCS
