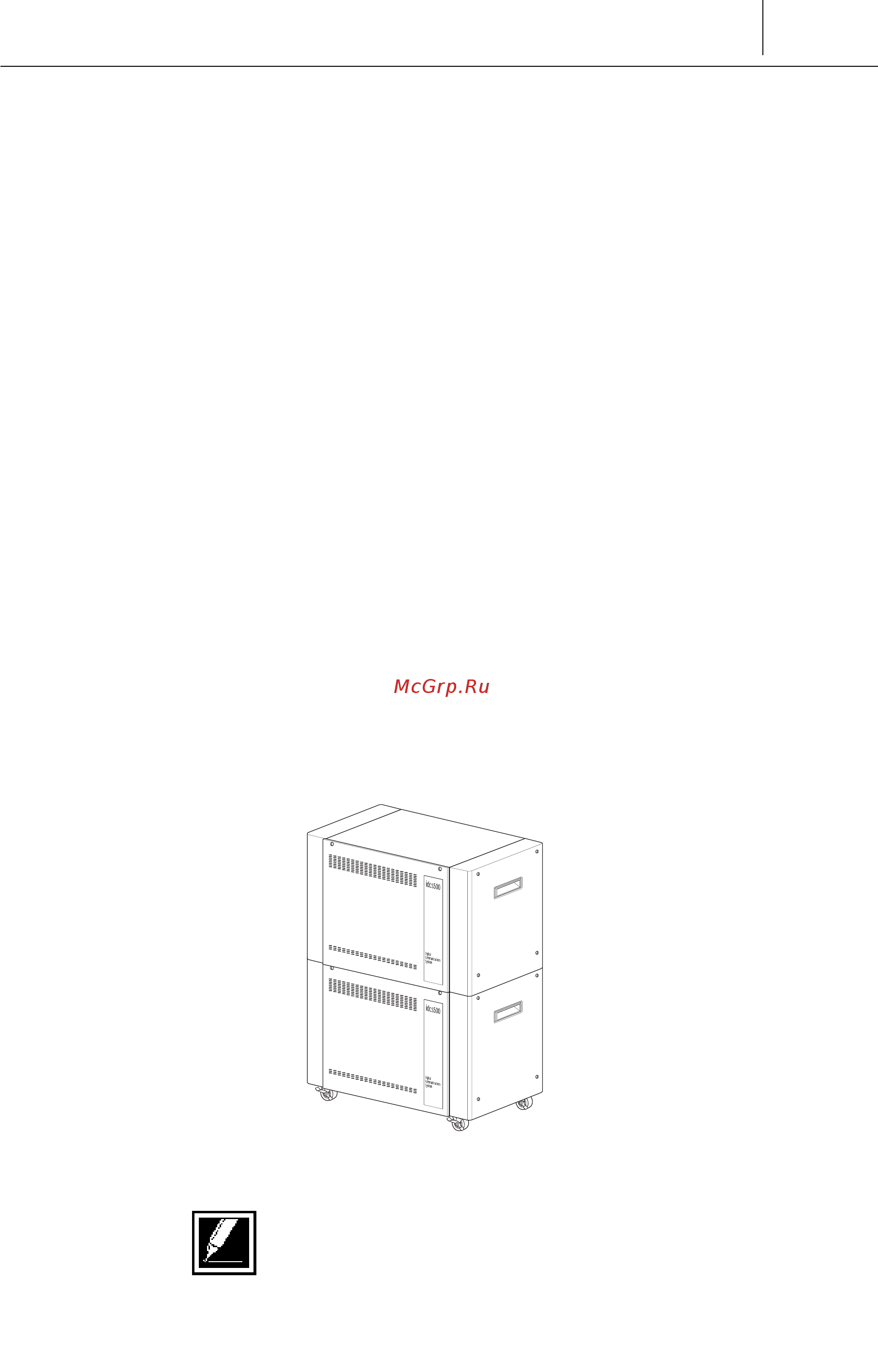

Глава 1 ОПИСАНИЕ СИСТЕМЫ 1 3 Двухблочная конфигурация При необходимости расширения системы до двух и более блоков в слот 8 требуется установить карту сопроцессора SCP Эта карта берет обслуживание первого блока на себя высвобождая ресурсы главного процессора МСР которые перенаправляются на обслужива ние модулей расширения Добавление карты SCP приводит к уменьшению количества слотов базового кабинета до 8 В дополне ние к этому на карте МСР должны быть установлены дочерние карты ESM и IPM на соответствующие платоместа Оставшееся на МСР третье платоместо может быть использовано только для установки дочерней карты LAN Все остальные типы дочерних карт должны быть установлены на карты SCP или LCP Таким образом двухблочная система содержит 17 универсальных слотов рис 1 2 Это позволяет иметь в системе с такой конфигурацией до 240 внутренних портов Количество внешних линий при использовании TEPRI карт может составлять 232 Без использования TEPRI карт максимальное количество внешних линий составит 136 Дополнительный блок расширения управляется посредством локального процессора LCP точно также как SCP карта управляет основным блоком Карта LCP должна быть соединена специальным 25 парным кабелем с картой МСР основного блока Карта LCP устанавливается специально предназначенный для нее слот 10 дополнительного блока и не уменьшает количество универсальных слотов Рис 1 2 DCS 500 Двухблочная конфигурация Первый источник питания должен быть марки PSU B Он обслуживает все 10 слотов 9 универсальных и 1 слот процессора и позволяет установить только до 56 внутренних портов Дополнительный источник питания должены быть марки PSU B или PSU 60 Ни в коем случае не используйте источник питания марки PSU 40 от системы DCS
