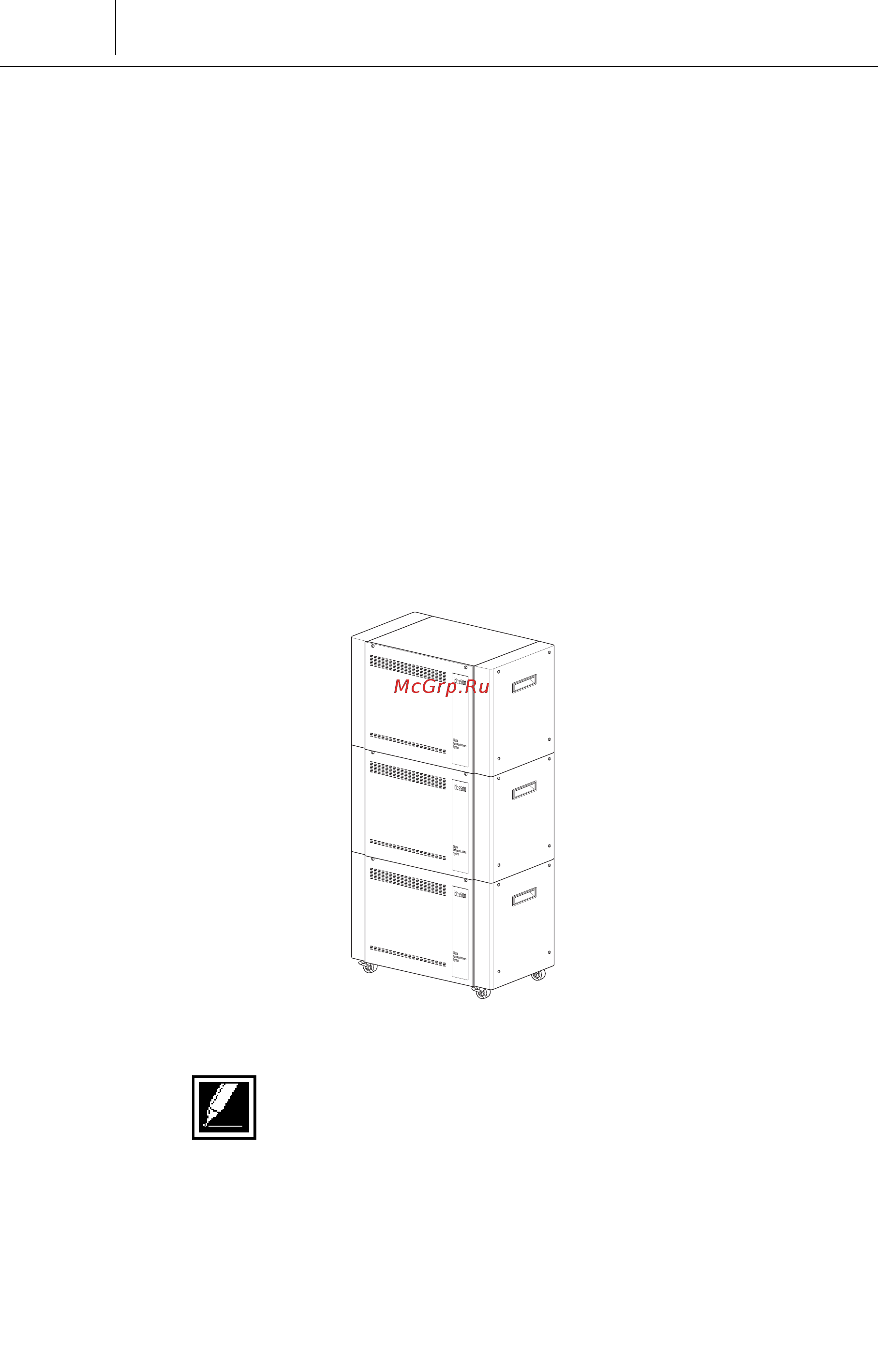

Глава 1 1 4 ОПИСАНИЕ СИСТЕМЫ Трехблочная конфигурация Трехблочная система содержит 26 универсальных слота рис 1 3 При такой конфигурации в системе можег быть до 360 внутренних портов Количество внешних линий при использовании TEPRI карт можег составлять 352 Без использования TEPRI карт максимальное количество внешних линий составит 208 Трегий блок расширения управляется собственной картой LCR точно также как LCP карта управляет вторым блоком Карта LCP третьего блока должна быть соединена специальным 25 парным кабелем с картой LCP второго блока Карта LCP устанавливается специально предназначенный для нее слот 10 дополнительного блока и не уменьшает количество универсальных слотов В допол нение к этому на карте МСР должны быть установлены дочерние карты ESM и IPM на соответствующие платоместа Оставшееся на МСР третье платоместо можег быть использовано только для установки дочерней карты LAN Все остальные типы дочерних карт должны быть установлены на карты SCP или LCP Рис 1 3 DCS 500 Трехблочная конфигурация L Первый источник питания должен быть марки PSU B Он обслуживает все 10 слотов 9 универсальных и 1 слот процессора и позволяет установить только до 56 внутренних портов Дополнительный источник питания должен быть марки PSU B или PSU 60 Ни в коем случае не используйте источник питания марки PSU 40 от системы DCS
