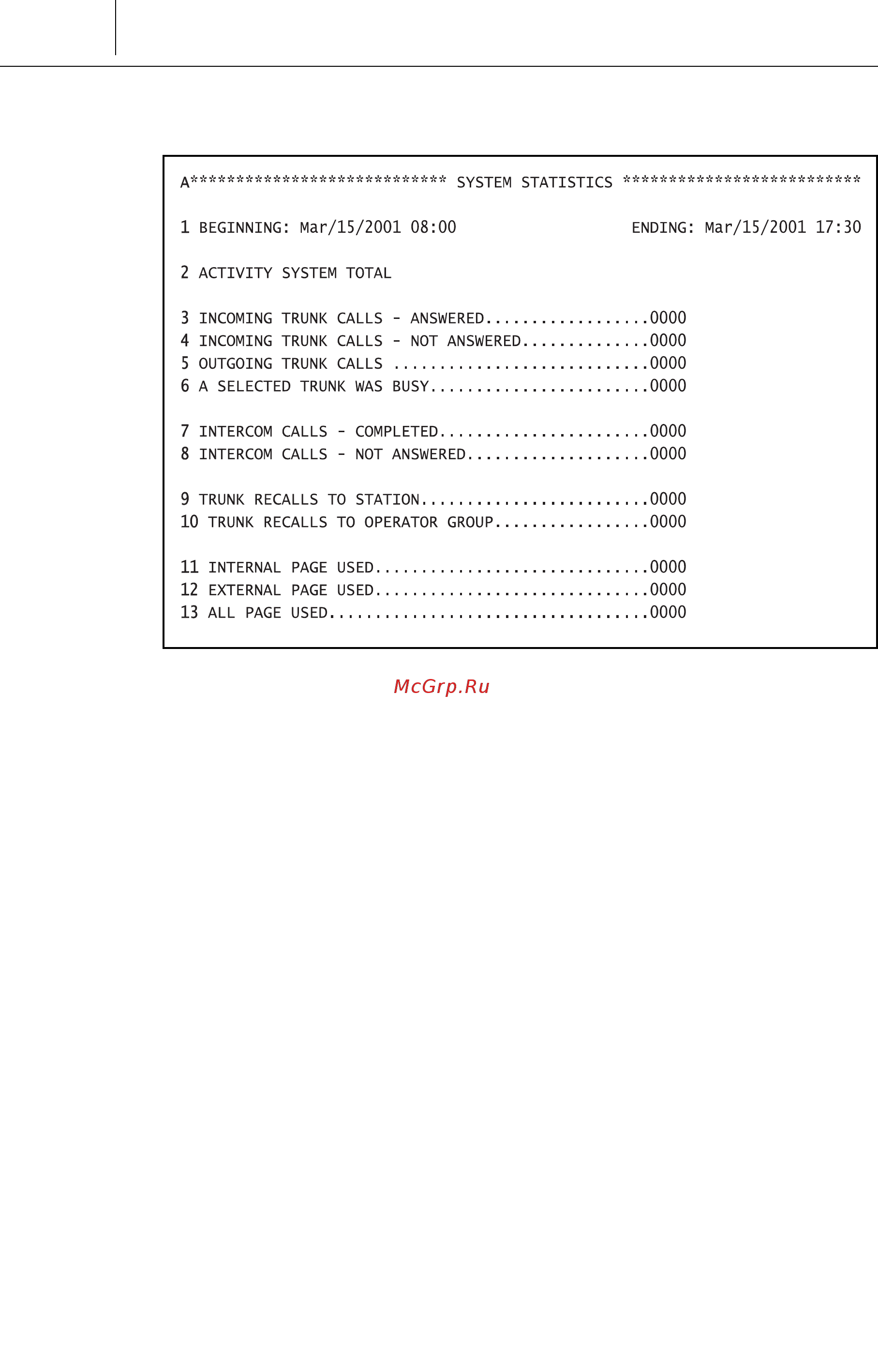

Глава 4 4 60 ВОЗМОЖНОСТИ СИСТЕМЫ Описание отчета о трафике A SYSTEM STATISTICS 1 BEGINNING Mar 15 2001 08 00 ENDING Mar 15 2001 17 30 2 ACTIVITY SYSTEM TOTAL 3 INCOMING TRUNK CALLS ANSWERED 0000 4 INCOMING TRUNK CALLS NOT ANSWERED 0000 5 OUTGOING TRUNK CALLS 0000 6 A SELECTED TRUNK WAS BUSY 0000 7 INTERCOM CALLS 8 INTERCOM CALLS COMPLETED 0000 NOT ANSWERED 0000 9 TRUNK RECALLS TO STATION 0000 10 TRUNK RECALLS TO OPERATOR GROUP 0000 11 INTERNAL PAGE USED 0000 12 EXTERNAL PAGE USED 0000 13 ALL PAGE USED 0000 1 Beginning Endidng Начало и конец Дата и время начала и конца периода за который подсчитана статистика о трафике 2 Activity Активность Список ресурсов с п З по и 13 3 Incoming Trunk Calls Answered Входящие отвеченные вызовы Общее количество входящих вызовов которые получили ответ в системе от различных устройств или внутренних абонентов 4 Incoming Trunk Calls Not Answered Входящие неотвеченные вызовы Общее количество входящих вызовов которые не получили ответа в системе от различных устройств или внутренних абонентов Такие вызовы помечаются специальным признаком в SMDR отчете 5 Outgoing Trunk Calls Исходящие вызовы Общее количество исходящих вызовов совершенных по внешним линиям внутренними абонентами или через функцию DISA Исходящий вызов считается состоявшимся если его длительность превышает время SMDR START TIME установленное в коде MMG501
