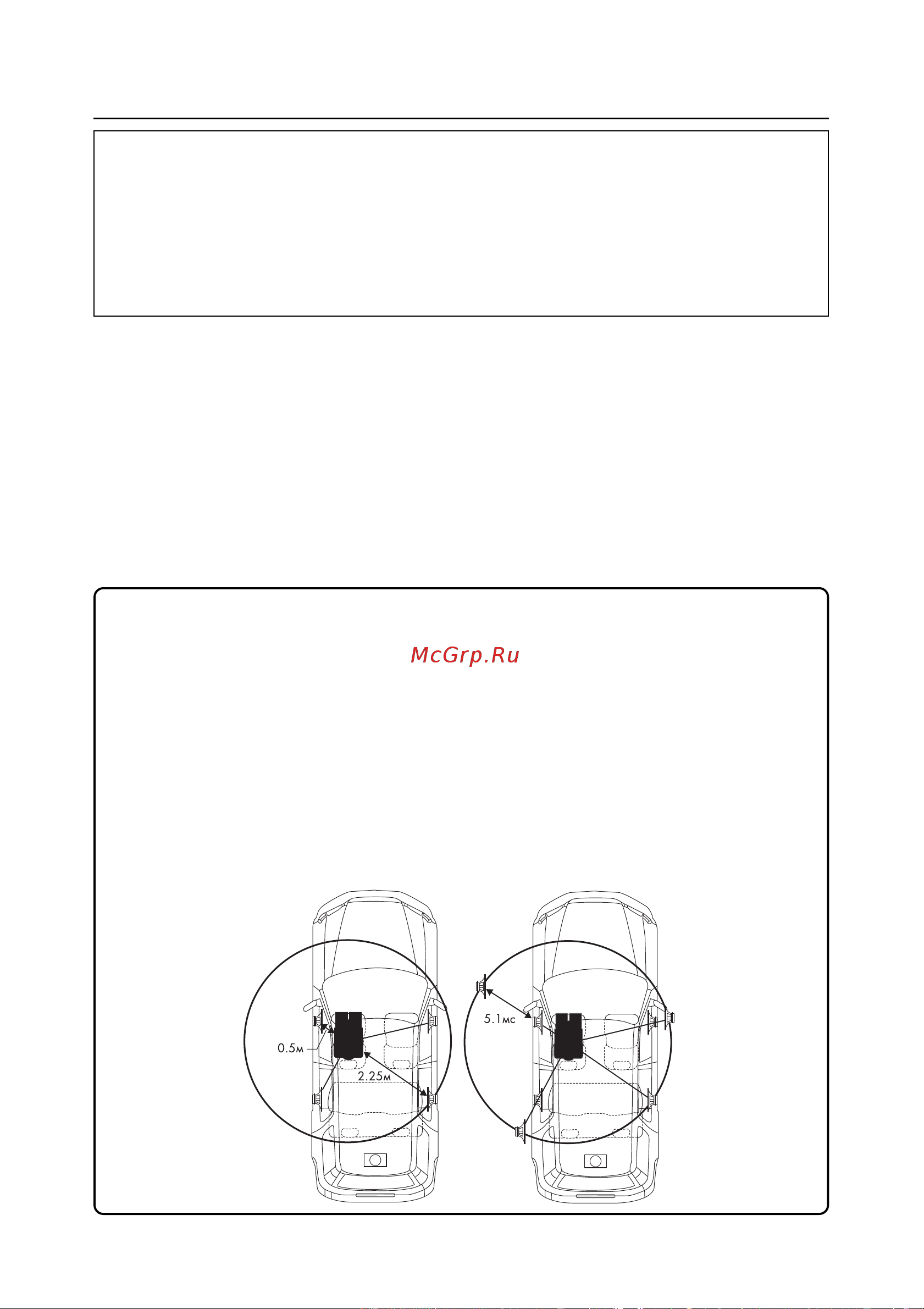

Выполнение временной коррекции TCR вручную Переключение фазы Из за специфической конфигурации автомобильного салона расстояния от места прослушивания до различных динамиков сильно различаются Оптимальные значения временной коррекции можно получить воспользовавшись функцией автоматической коррекции AUTO TCR Используя описываемую ниже процедуру вы можете самостоятельно рассчитать время задержки и обеспечить одновременное достижение звуком места прослушивания С помощью описываемых операций вы также можете переключить фазу В случае использования головных аппаратов серии IVA D300 процедура настройки может различаться в зависимости от модификации головного аппарата 1 Убедитесь что режим отключения обработки сигнала DEFEAT не активен см стр 37 2 Сядьте на место прослушивания например на водительское сиденье и измерьте расстояние в метрах от вашей головы до разных динамиков 3 Рассчитайте разницу между расстоянием до самого дальнего динамика и расстояниями до остальных динамиков I расстояние до дальнего динамика расстояние до других динамиков 4 Разделите расстояния полученные для разных динамиков на скорость звука 340 м с при температуре 20 С Полученное значение будет равно временной коррекции для каждого из динамиков Конкретные примеры 1 Расчет времени задержки изображенном на рисунке для фронтального левого динамика в случае Начальные условия Расстояние от дальнего динамика до места прослушивания 2 25 м Расстояние левого фронтального динамика до места прослушивания 0 5 м Расчет разницы Ь 2 25 м 0 5 м 1 75 м Время компенсации 1 75 340 х 1000 5 1 мс Другими словами установка значения временной задержки 5 1 медля фронтального левого динамика означает виртуальное перемещение этого динамика на расстояние соответствующее дистанции до самого дальнего динамика Звучание нерав номерно посколь ку расстояния разных миков до от ца личия во необходимом для прохождения звука от расстояниях разных дина до места миков прослушивания до фронтального Установка левого и ния правого ков 1 75м раз времени места Разни в коррек устраняет дина прослушивания различны Временная ция тылового динами составляет значе временной задержки для 5 1 левого динамика позволяет совать от места мс фронтального согла расстояния динамиков до прослуши вания 11
