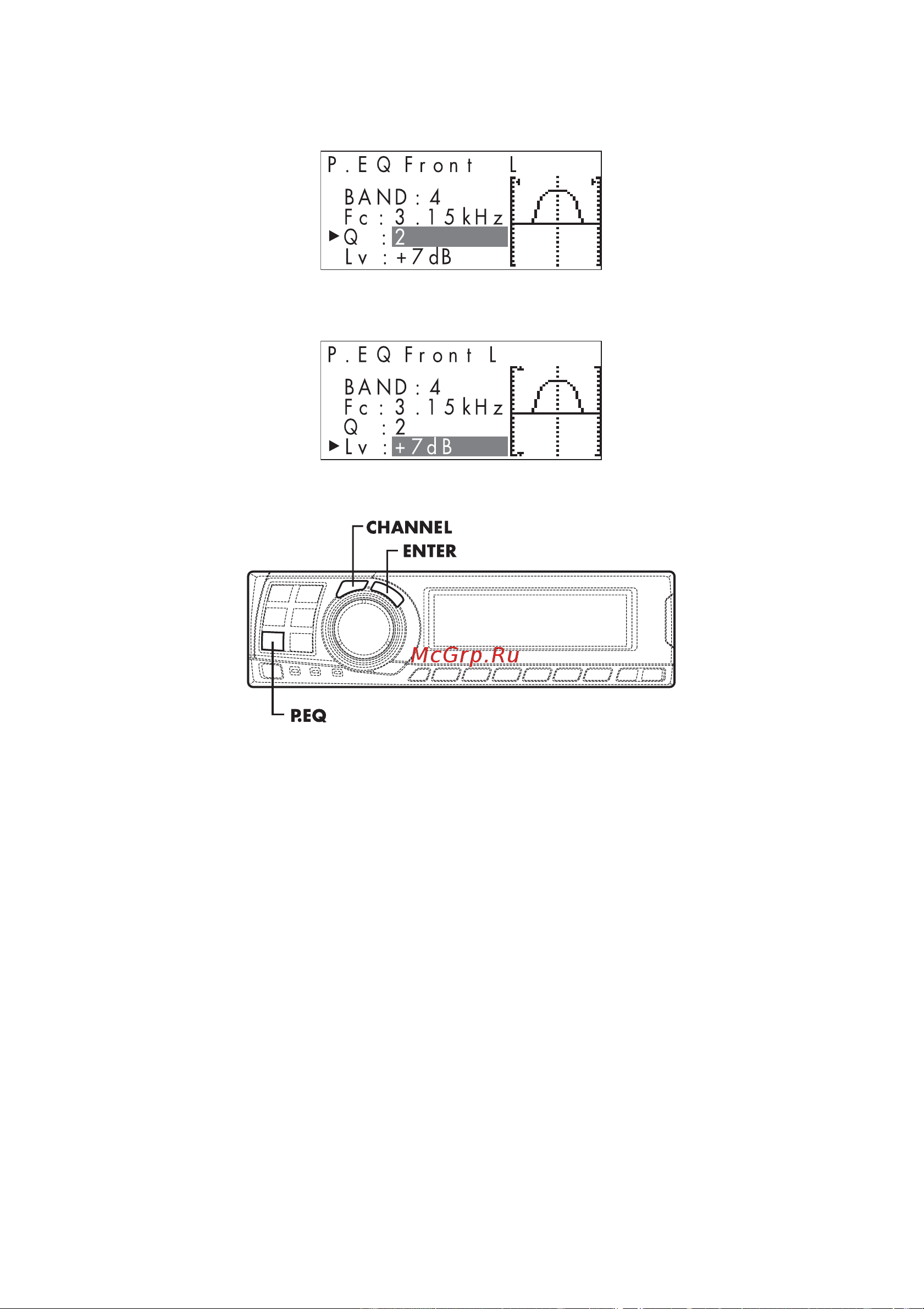

7 Вращая поворотный регулятор измените ширину полосы частот Q и нажмите кнопку ENTER Ширина полосы может принимать одно из значений 0 5 1 2 3 4 5 P EQ Front BAND 4 Fc 3 15 kHz Q 2 8 Вращая поворотный регулятор измените уровень сигнала 9 дБ с шагом 1 дБ и нажмите кнопку ENTER Р Е Q Front L BAND 4 Fc 3 Q 2 9 Повторите шаги 5 8 для настройки других полос частот 10 Для настройки других каналов нажмите кнопку CHANNEL и вернитесь к шагу 4 Разницу в звучании при неактивном с использованием настроек эквалайзера и активном режиме defeat настройки по умолчанию можно обнаружить следующим образом 1 В режиме настройки нажмите кнопку P EQ и удерживайте ее в нажатом положении не менее 2 секунд 2 Используйте кнопку P EQ для включения и отключения режима DEFEAT Обратите внимание на разницу в звучании 3 Для выхода из режима выберите желаемые настройки и нажмите кнопку ENTER Обратите внимание на то что после нажатия кнопки ENTER при включенном режиме defeat все настройки будут установлены в соответствии с режимом defeat в стандартные значения по умолчанию 11 По окончании настройки эквалайзера нажмите кнопку P EQ Примечания Если для динамика выбран режим OFF не подключен то настройка эквалайзера соответствующего канала не оказывает никакого действия Обратитесь к разделу Выбор динамиков на странице 5 19
